Energiekette

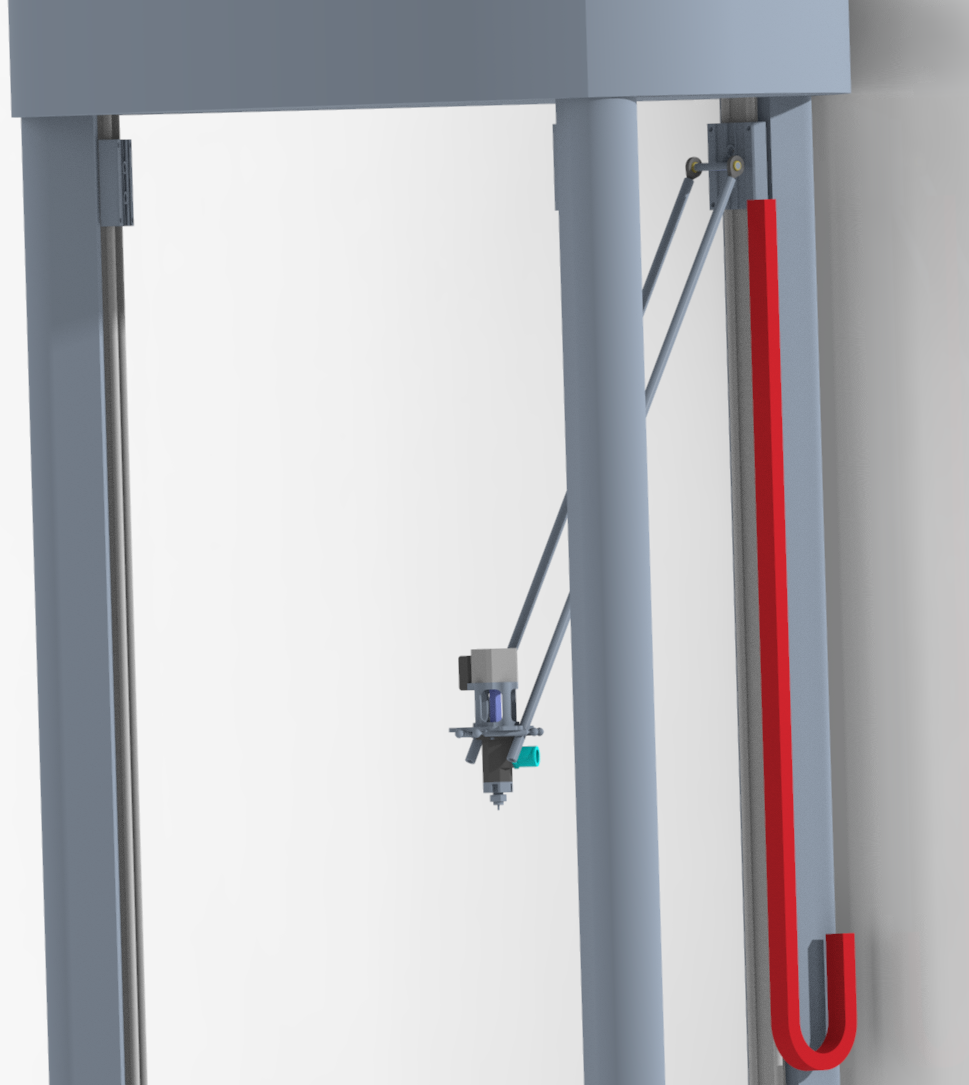

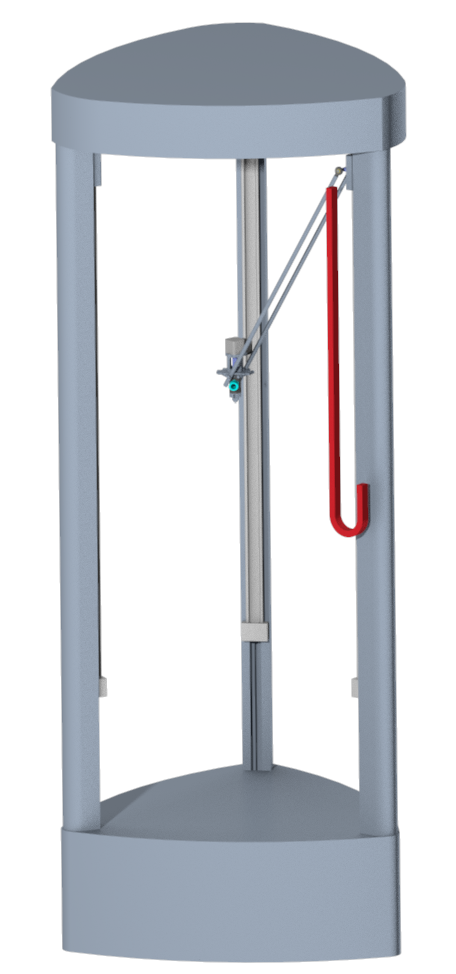

IGUS Serie E2C.15 für Leitungsführung an den Extruder
-
weniger bewegte Masse als bei Spiralkabel
- regulärer Kabelbogen
bei dieser Größe nicht kontrollierbar

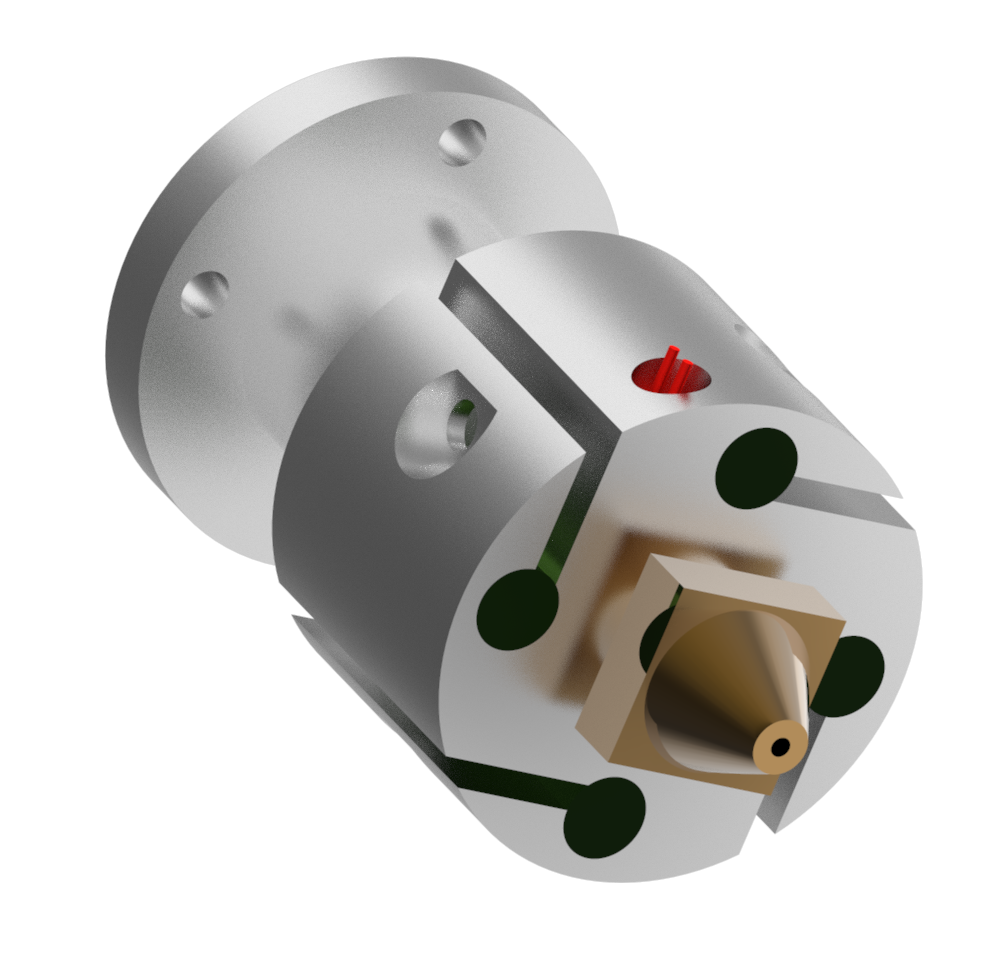

Heizungsblock
- 4
Heizelemente für gleichmäßigen
Wärmeeintrag
- Klemmung der
Heizelemente für bessere Wärmeübertragung (als Madenschraube)
- Temperatursensor nahe am
Materialausgang für möglichst genaue Messergebnisse

Heizpatronen 24V 40W
Durch Reihenschaltung je 2
Elementen ist es möglich, diese an die 48V Versorgung der
Schrittmotortreiber anzuschließen. Dadurch wird eine weitere
Spannungslage im Schaltschrank umgangen. Außderm werden, durch die
höhere Spannung als Regulär 12V , die Ströme geringer. Demzufolge
auch der benötigte Aderquerschnitt bewegte Masse kann eingespart
werden.
Schrittmotortreiber TMC2130
Wunsch: Eine Verstopfung der Düse zu erkennen
Möglich durch
erkennen eines Stillstandes der Extruderschnecke.
Da Encoder
teuer sind, ausgewertet werden müssen und gewicht bedeuten: hier
eine alternative.
Schrittmotortreiber mit Sensorlosen load/stall
detection über back EMF.
Schrittmotor Nanotec ST4118S1404-A
Leichterer Schrittmotor als auf dem bereits vorhandenen
Drucker um weitere bewegte Mase einzusparen.
Thermistor 3950 NTC 100k
Standard 3D Drucker
Temperatursensor, der mit geringem Schaltungsaufwand die gewünschte
Genauigkeit erreicht.
Leitungen für Energiekette
LappKabel UNITRONIC FC CP plus
geschirmte,
energiekettentaugliche Leitung mit geringem Mindestbiegeradius.
Geschirmt, um Störungen der Motorleitung und Heizungsleitung nicht
auf den Temperatursensor zu übertragen.
Durch den geringen
Mindestbiegeradius ist es möglich eine kompakte Energiekette
auszuwählen.
Steckverbinder
Um den Heizungsblock von den
Leitungen in der Energiekette trennen zu können. (Putzen) |
