3D-KD_Extruder
Wintersemester 2018/2019
Raphael Hägle
Bernhard Zeifang

Vorteile - Nachteile - Katalog

Lösungskomponenten

 A Teilfunktion: S1el + E1el verknüpfen

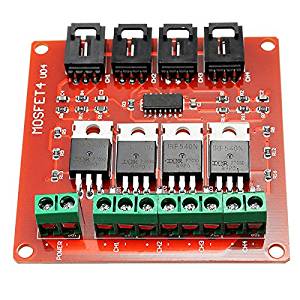

A.1 - Mosfet Leistungstreiber
Treiber
Quelle Bild: https://www.bastelgarage.ch/irf520-mosfet-treiber-modul
Abb. Nr.: Mosfet Treiber Heizung
Vorteile: Nachteile:
größere Lasten bis 5A
Ansteuerung über PWM
bis 100 V



 A Teilfunktion: S1el + E1el verknüpfen

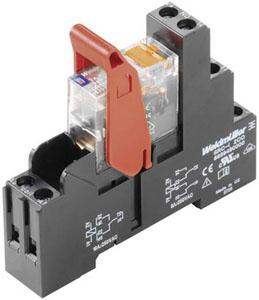

A.2 - Relais
Relais
Quelle Bild: https://www.conrad.de/de/industrie-relais-o6130212.html
Abb. Nr.: Relais
Vorteile: Nachteile:
schaltet größere Lasten kein schnelles PWM möglich
bis 230 V




 A Teilfunktion: S1el + E1el verknüpfen
A.3 - Schütz
Schütz
Quelle Bild: https://de.wikipedia.org/wiki/Sch%C3%BCtz_(Schalter)
Abb. Nr.: Schütz-Schalter
Vorteile: Nachteile:
schaltet größere Lasten kein schnelles PWM
bis 230 V





  B Teilfunktion: E4el wandeln

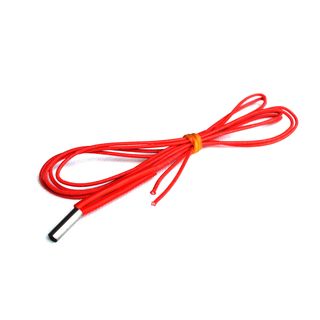

B.1 - Heizpatrone 24 V 40W
Heizpatrone
Quelle Bild: https://eckstein-shop.de/24V-40W-Heizpatrone-J-Head-Hotend-Heater-Cartridge-3D-Drucker
Abb. Nr.: Heizpatrone
Vorteile: Nachteile:
in Reihe verwendbar mit 48 V höhere Spannung
geringerer Strom durch höhere Spannung
Schutzkleinspannung




  B Teilfunktion: E4el wandeln
B.2 - Heizpatrone 12 V 40W
Heizpatrone
Quelle Bild: https://eckstein-shop.de/24V-40W-Heizpatrone-J-Head-Hotend-Heater-Cartridge-3D-Drucker
Abb. Nr.: Heizpatrone
Vorteile: Nachteile:
geringere Spannung größerer Strom
Schutzkleinspannung





  B Teilfunktion: E4el wandeln

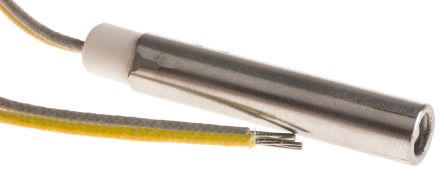

B.3 - Heizpatrone 230V 160W
Heizung 230V
Quelle Bild: https:https://de.rs-online.com/web/p/heizpatronen/3742713/
Abb. Nr.: Heizpatrone
Vorteile: Nachteile:
hohe Leistungsdichte höhere Spannung
  keine Schutzkleinspannung





  C Teilfunktion: St2 trennen

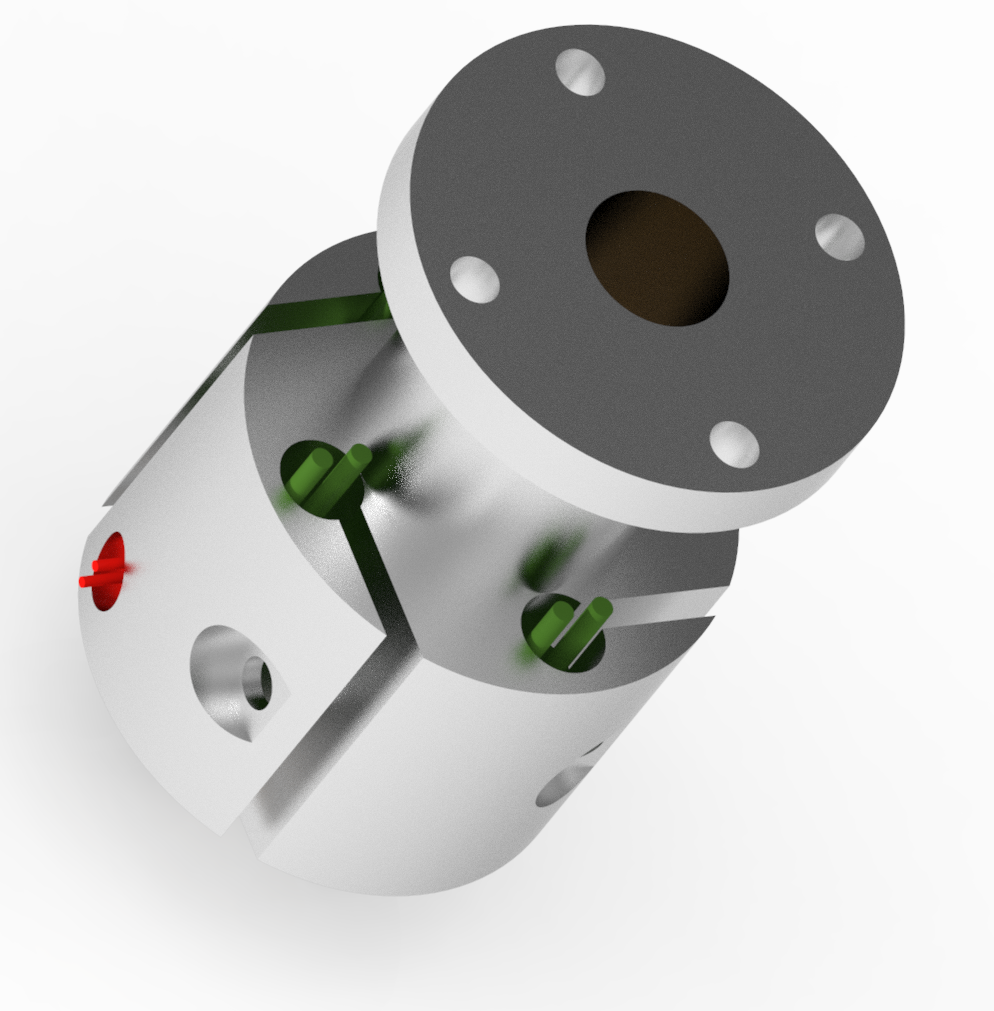

C.1 - Heizungsblock Eigenkonstruktion
Heizungsblock
Abb. Nr.: Heizungsblock
Vorteile: Nachteile:
4 Heizpatronen möglich neue Konstruktion notwendig
angepasst an neuen Drucker





    C Teilfunktion: St2 trennen
C.2 - Heizungsblock vom bestehenden 3D Drucker

Abb. Nr.: Heizungsblock
Vorteile: Nachteile:
keine neue Konstruktion notwendig 2 Heizungen
bestehenden Modell zu wenig Heizleistung





  E Teilfunktion: E2el + St4 verknüpfen

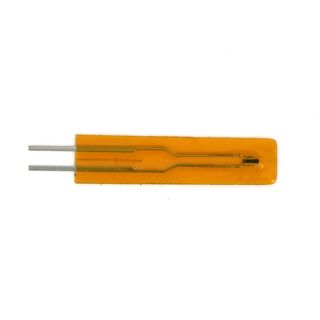

E.1 - Thermistor
Thermistor
Quelle Bild:https://eckstein-shop.de/10pcs-MF5B-SMD-NTC-Thermistor-1-3950-100K-fuer-3D-Drucker
Abb. Nr.: Thermistor NTC 100k
Vorteile: Nachteile:
Oberflächentemperatursensor nichtlineare Kennlinie
einfache Beschaltung
Kennlinie in Marlinfirmware vorhanden




  E Teilfunktion: E2el + St4 verknüpfen

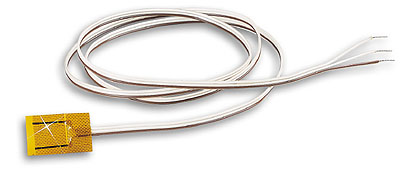

E.2 - Themperaturfühler
PT 100
Quelle Bild:https:https://www.omega.de/pptst/SRTD-1_SRTD-2.html
Abb. Nr.: Pt 100
Vorteile: Nachteile:
Oberflächentemperaturfühler teuer
bis 260°C





  E Teilfunktion: E2el + St4 verknüpfen
E.3 - Thermoelement K-Typ
Typ-K
Quelle Bild:https:https://www.therma-shop.de/de/shop/section/products_detail/typ-k-2/-/-/-/-/-/selbstklebend-kapton-klebefolie-typ-k.html
Abb. Nr.: Thermoelement Typ-K
Vorteile: Nachteile:
bis 285°C teuer
selbstklebend Vergleichstelle notwendig





  I Teilfunktion: E3el trennen
I.1 - Schrittmotortreiber
Treiber Schrittmotor
Quelle Bild:https:https://de.farnell.com/trinamic/tmc2130-eval/eval-board-2-ph-schrittmotorstrg/dp/2822162?st=tmc2130
Abb. Nr.: TMC2130-Eval Schrittmotortreiber
Vorteile: Nachteile:
Stalldetection aufwändige Parametrierung
Coolstep





  I Teilfunktion: E3el trennen

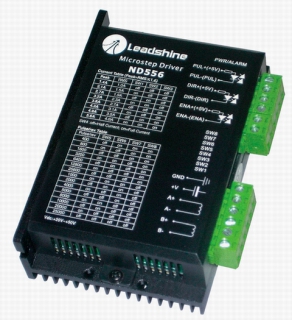

I.2 - Schrittmotortreiber
Leadshine ND556
Quelle Bild:https:https://www.sorotec.de/shop/ND556-Schrittmotorkarte-Leadshine.html?language=de
Abb. Nr.: Leadshine ND556
Vorteile: Nachteile:
einfache Parametrierung keine Stalldetection






  I Teilfunktion: E3el trennen

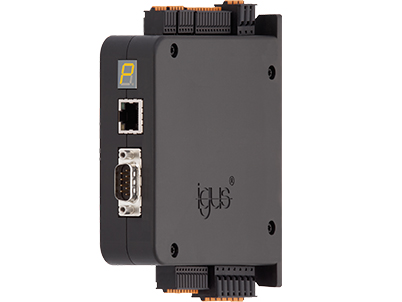

I.3 - Schrittmotortreiber
 D1 dryve
Quelle Bild:https:https://www.igus.de/info/motorsteuerung-d1-dryve
Abb. Nr.: D1 dryve
Vorteile: Nachteile:
hoher Phasenstrom möglich teuer
  nur für Igusmotoren geeignet





  L Teilfunktion: E8mech trennen

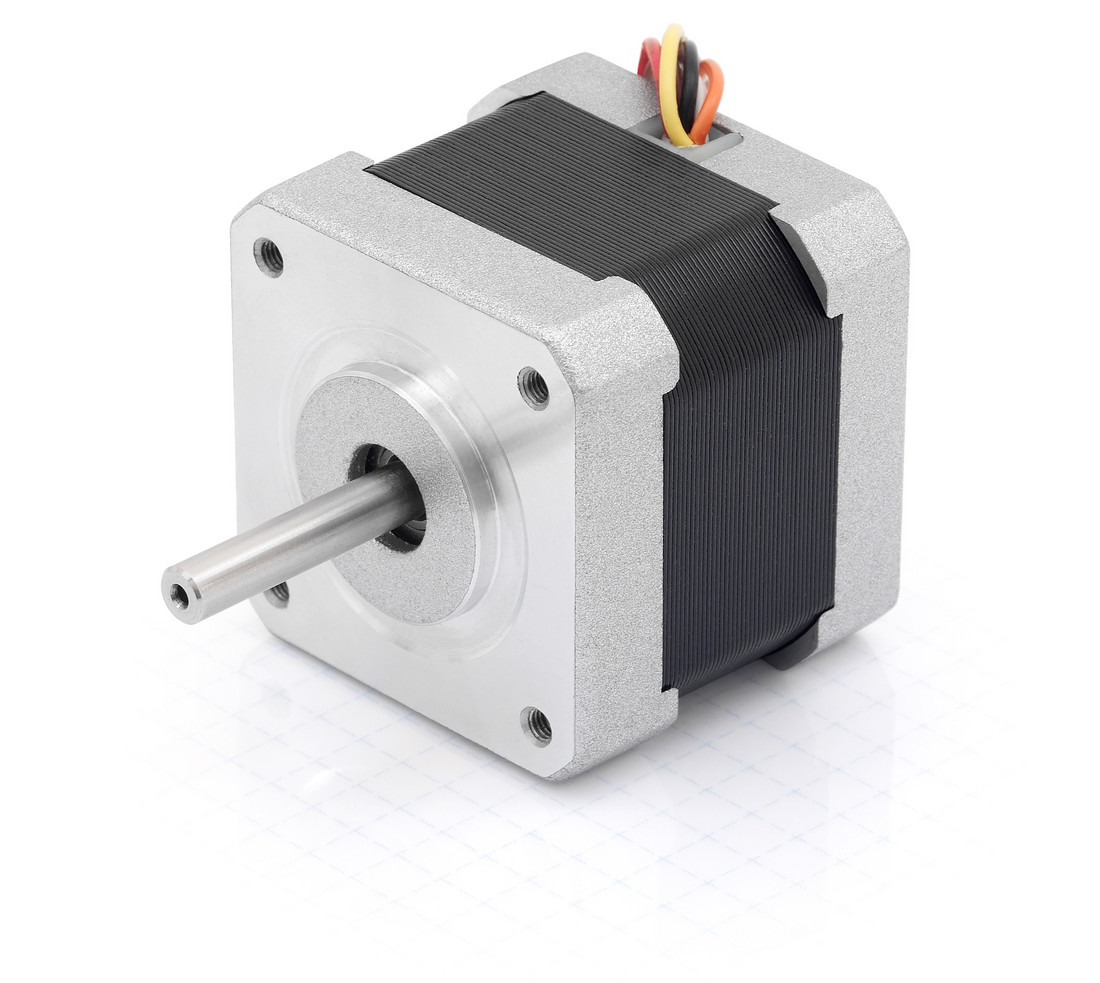

L.1 - Schrittmotor
nema17
Quelle Bild:https: https://de.nanotec.com/produkte/345-st4118s1404-a/
Abb. Nr.: Nema 17 30mm
Vorteile: Nachteile:
leichter als bestehender weniger Drehmoment
einfache Ansteuerung





  L Teilfunktion: E8mech trennen
L.2 - Schrittmotor
Nema 17 38
Quelle Bild:https: https://de.nanotec.com/produkte/348-st4118m0406-a/
Abb. Nr.: Nema 17 38mm
Vorteile: Nachteile:
größeres Drehmoment schwerer
einfach Ansteuerung





  L Teilfunktion: E8mech trennen

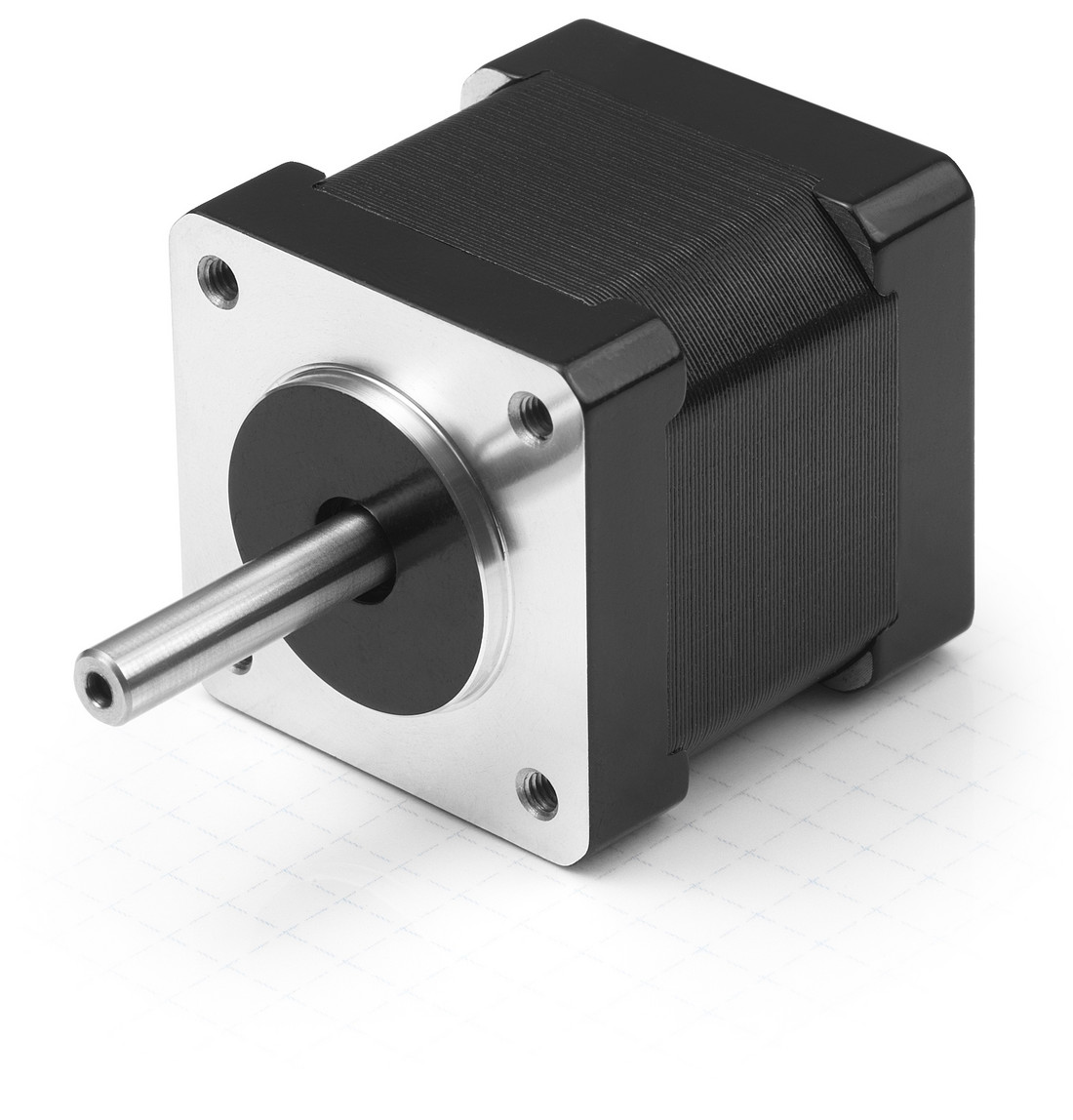

L.3 - Schrittmotor
Nema 14
Quelle Bild: https://de.nanotec.com/produkte/412-st3518s0804-a/
Abb. Nr.: Nema 14
Vorteile: Nachteile:
leichter als Nema 17 kleineres Drehmoment
einfache Ansteuerung
