Konzeptentwicklung

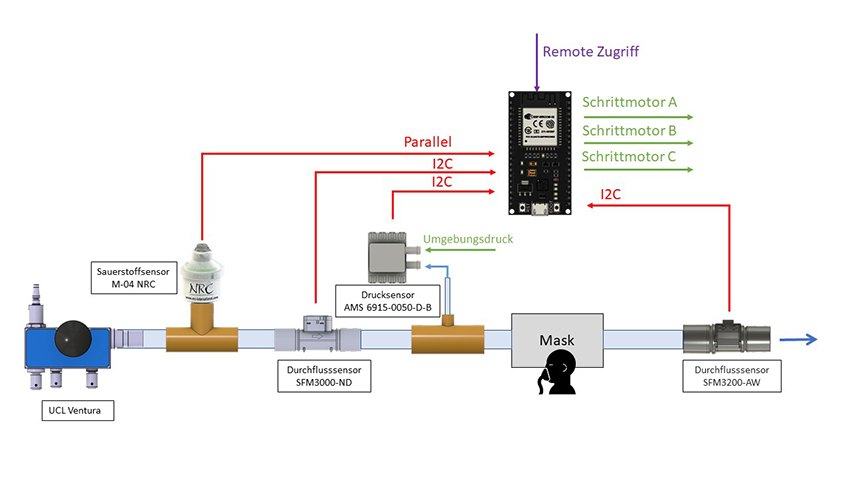

Schematischer Aufbau v1.0

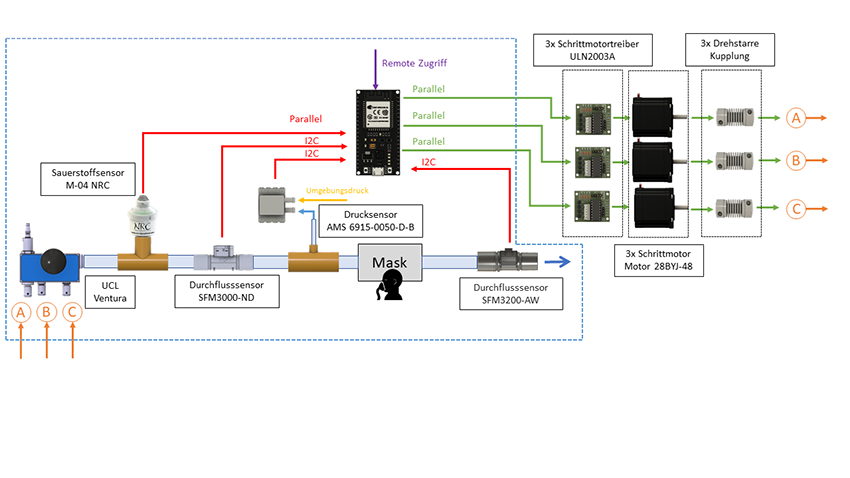

Schematischer Aufbau v2.0

Innerhalb des Projektrahmens wurde das erste Konzept überarbeitet. Des Weiteren wurde, um über das Gesamtprojekt Ventilator einen besseren Überblick zu erhalten, das Konzept der Aktorik Projektgruppe in das Schaubild integriert

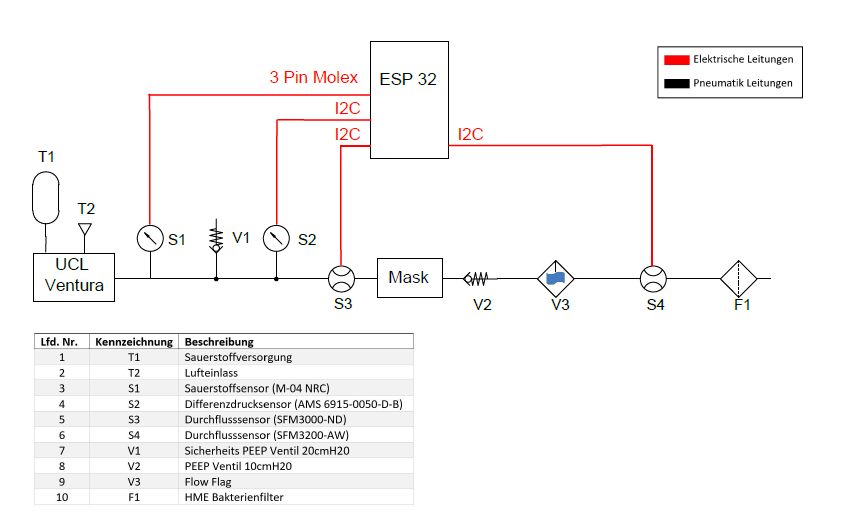

Schematischer Aufbau mit pneumatischen Komponenten
