Vorteile - Nachteile - Katalog

Lösungskomponenten

F Teilfunktion: E5el+St3 verknüpfen

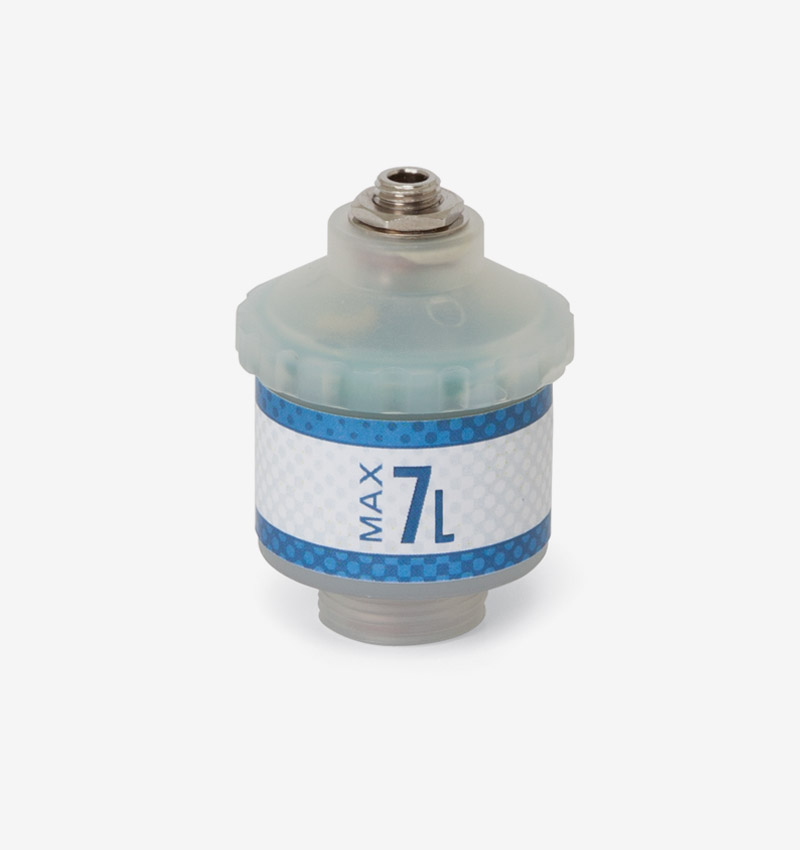

F.1 Max-7L
Max-7l
Abb.: Max-7L
Vorteile: Nachteile:

Messweite: 0-100 vol.%

Reaktionszeit: <12s

Betriebstemperaturbereich: 0° - 40°C

Ausgangssignal: 3,5 – 7,5 mV

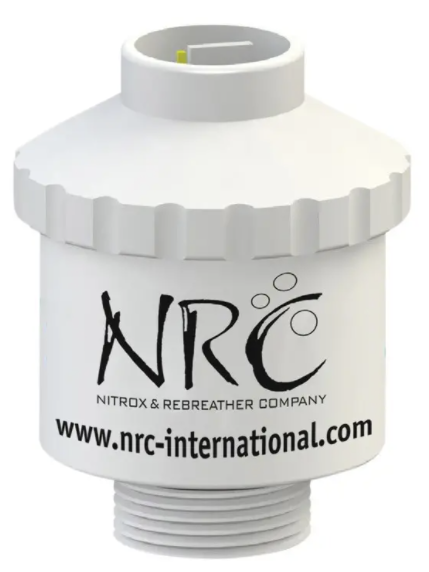

F.2 M-04 NRC
Vorteile: Nachteile:

Messweite: 0-100 vol.%

Reaktionszeit: <12s

Betriebstemperaturbereich: 10° - 40°C



Reaktionszeit: <12s


Ausgangssignal: 12,5 – 16,5 mV
Preis: 69,90€

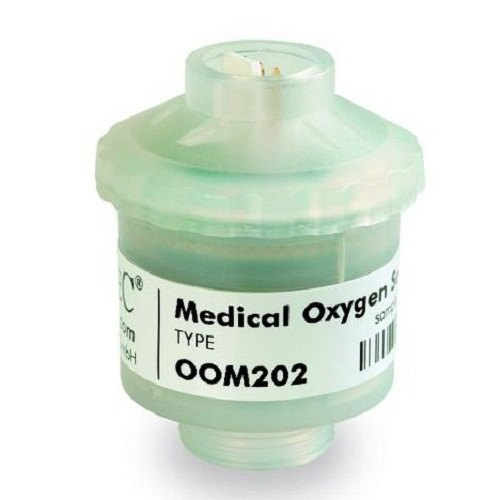

F.3 OOM202 Honeywell
Vorteile: Nachteile:

Messweite: 0-100 vol.%

Reaktionszeit: <12s

Betriebstemperaturbereich: 0° - 50°C

Preis: 126€
Ausgangssignal: 3,5 – 7,5 mV

H Teilfunktion: E6el+St6 verknüpfen
H.1 ABPDJJN010KG2A3 HONEYWELL
Abb.: ABPDJJN010KG2A3 HONEYWELL
Vorteile: Nachteile:
Busstandard: I2C Versorgungsspannung: 3,3 V
Betriebstemperatur: -40…85°C nicht bidirektional
Preis: 26,75€
kleine Abmessungen

H.2 AMS-6915-050-D
Abb.:AMS-6915-0050-D-B
Vorteile: Nachteile:
Versorgungsspannung: 3,3 V oder 5V Messbereich:  -50...50 mbar
Busstandard: I2C
bidirektional
kleine Abmessungen
Betriebstemperatur: -25…85°C

H.3 Abb.:AMS-6915-100-D
Abb.: AMS-6915-0100-D-B
Vorteile: Nachteile:
Versorgungsspannung 3,3 V oder 5V
Busstandard: I2C
bidirektional
kleine Abmessungen
Betriebstemperatur: -25…85°C
Messbereich: -100...100 mbar

I Teilfunktion: E7el+St5 verknüpfen
I.1 SFM3019 Sensirion
Abb.: SFM3019 Sensirion
Vorteile: Nachteile:
Messbereich: -10 ... 240 slpm Preis: 108€
Busstandard: I2C
Ausgangssignalauflösung: 16bits

I.2 SFM3300 Sensirion
Abb.: SFM3300 Sensirion
Vorteile: Nachteile:
Messbereich: -240 ... 240 slpm Genauigkeit: 5-10%
Busstandard: I2C
Preis: 45€

I.3 HAFUHH0300L4AXT Honeywell
Abb.: HAFUHH0300L4AXT Honeywell
Vorteile: Nachteile:
Messbereich: 0 ... 300 slpm Preis: 174€
Reaktionszeit: 1ms
Busstandard: I2C

I.4 SFM3200-AW
SFM3200-AW
Abb.: SFM3200-AW
Vorteile: Nachteile:
Messbereich: -100 ... 250 slpm
speziell für ausgeatmete Luft geeignet
Reaktionszeit: 10ms
Busstandard I2C Preis: 150,68€

E, G Teilfunktion: St2 trennen
E, G.1 - selbstgedruckter Adapter
Vorteile: Nachteile:
günstiger zeitintensiver
besser an die Situation angepasst für hohe Stückzahlen nicht geeignet

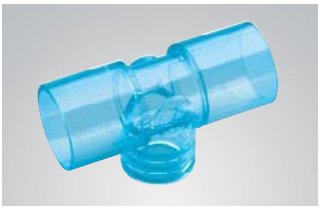

E, G.2 Airlife 004001
Vyaire Medical 004001
Abb.: Airlife 004001
Vorteile: Nachteile:
unkompliziert Lieferzeit

A, C, D Teilfunktion:  E1el trennen
A, C, D.1 Breadboard
Mini Breadboard 400 Pin mit 4 Stromschienen für Arduino und Jumper Kab –  AZ-Delivery
Abb.: Breadboard
Vorteile: Nachteile:
schnellere Verdrahtung schlechtere elektrische Verbindung
flexiblere Anwendungsmöglichkeiten
mehr Anschlussmöglichkeiten

A, C, D.2 Stromverteiler
Abb.: Power Distribution Evemodel
Vorteile: Nachteile:
sicherer Kontakt mehr Montageaufwand
