Konzeptentwicklung

Für die Fertigung des Gehäuses wurde ein CAD Modell (siehe Abbildung 1) erstellt. Für eine nachträgliche Änderung der Dimensionen wird diese in der Top-Down Methode erstellt. Hierdurch ist es möglich Systemparameter, wie Länge oder Höhe, zu hinterlegen und die einzelnen Bauteile darauf zu referenzieren. Bei Anforderungsänderungen an dem Bauraum wird so der weitere Konstruktionsaufwand bei Bauteiländerungen geringgehalten und eine leichte Abstimmung anderer Projektgruppen gewährleistet. Nach Absprache und gemeinsamer Betrachtung der Kollegen der anderen Projektgruppen kann das CAD Modell der Fertigung übergeben werden.

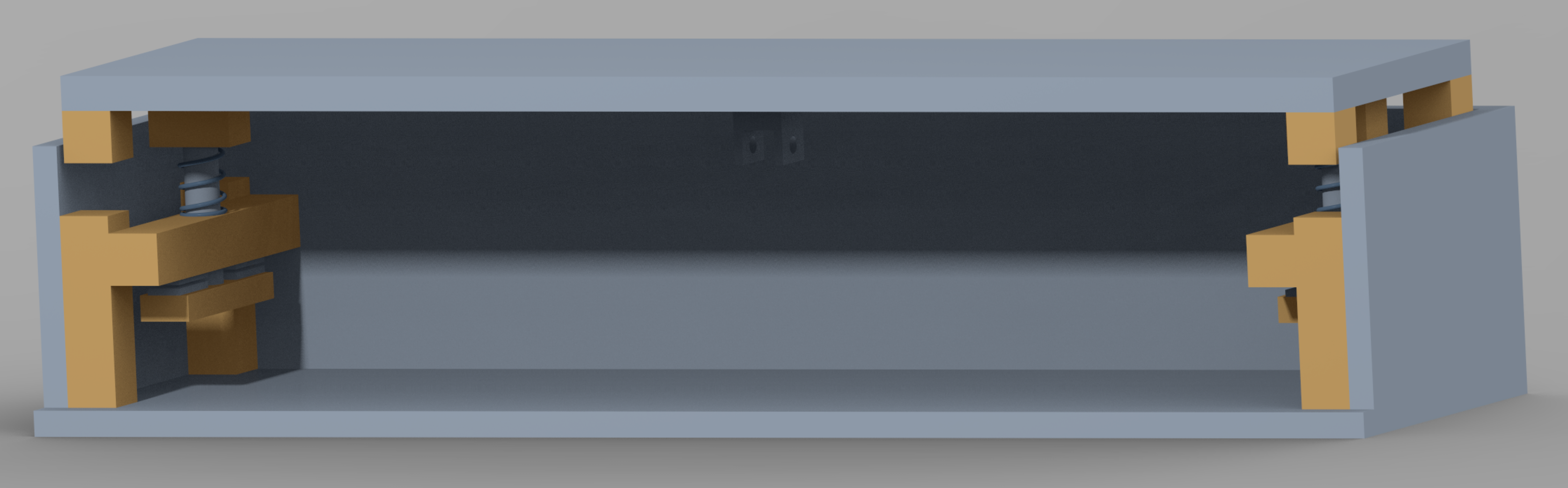

CAD Modell Gehaeuse Gesamt
Abbildung 1: CAD Modell des gesamten Gehäuses


Für die Lagerung der Trittplatte wurden zwei Linearführungen ausgewählt, welche als Rundstab in einem Gleitlager realisiert werden. Als Rückführung der Trittplatte in den oberen Ausgangszustand werden Federn genutzt, die um die Rundstäbe gesetzt werden. Zusätzlich wurde in der Konzeptentwicklung ein Kraftwiderstand, beim Treten auf die Trittplatte gewünscht, der überwunden werden muss. Hierfür sind Magnete unterhalb des Rundstabes an einem Träger befestigt (sieh Abbildung 2). Im hochgefahrenen Zustand sind sich die Magnete nahe und beim Heruntertreten entfernen sich die Magnetpaare voneinander.

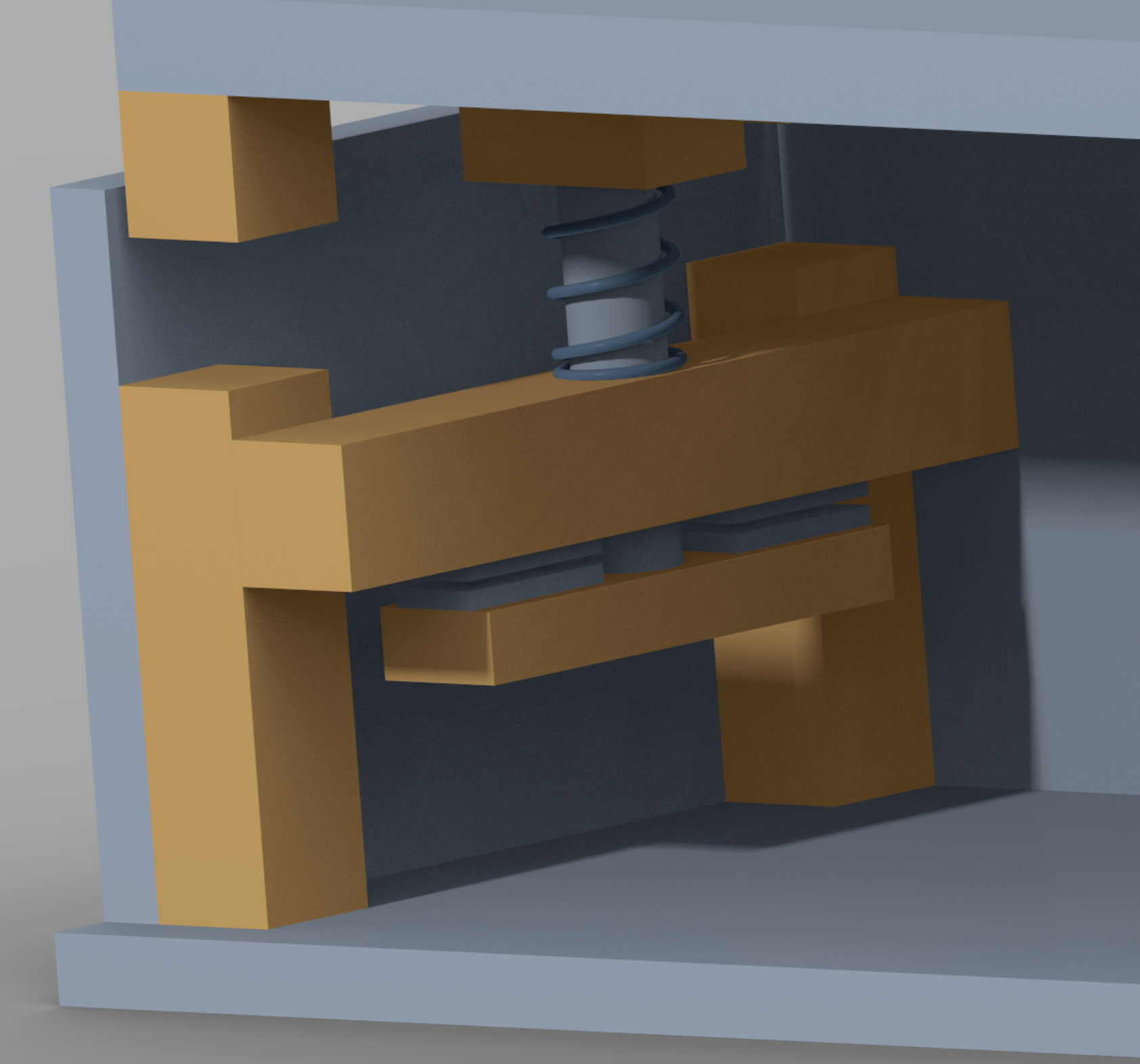

Mechanik Nahansicht
Abbildung 2: CAD Mechanik

Quellen:
Abbildung 1: eigene Abbildung
Abbildung 2: eigende Abbildung
