Hier befinden sich die CAD Modelle der
gedruckten Bauteile unserer Gruppe. Die dazugehörigen 3D Modelle für
PTC Creo können unter dem Kapitel
"Mechanik" heruntergeladen werden.
Folgende
Bauteile wurden 3D gedruckt: -Schlauchhalter oben -
Schlauchhalter unten - Distanzwellen für die Montage der
Leiterplatten - Winkel zur Befestigung der der Elektronikplatte
sowie die Steckdosenleiste - Gehäuse für die Bedieneinheit -Getränkeglaseinsätze

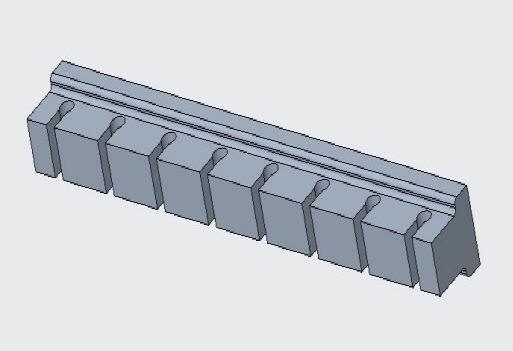

Schlauchhalter oben:
![](data/0401_AusgewählteLösung/20181112_120422.jpg)
Abbildung: Schlauchhalter oben

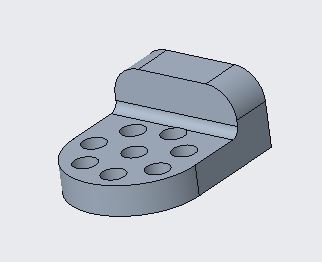

Schlauchhalter unten:
Abbildung: Schlauchhalter oben
Distanzwellen für die
Montage der Leiterplatten:
![](data/0401_AusgewählteLösung/Abstandshalter_Steuerplatinen.jpg)
Abbildung: 3D gedruckte Distanzwellen
Winkel zur
Befestigung der der Elektronikplatte sowie die Steckdosenleiste:
![](data/0401_AusgewählteLösung/Winkel.jpg)
Abbildung: Befestigungswinkel

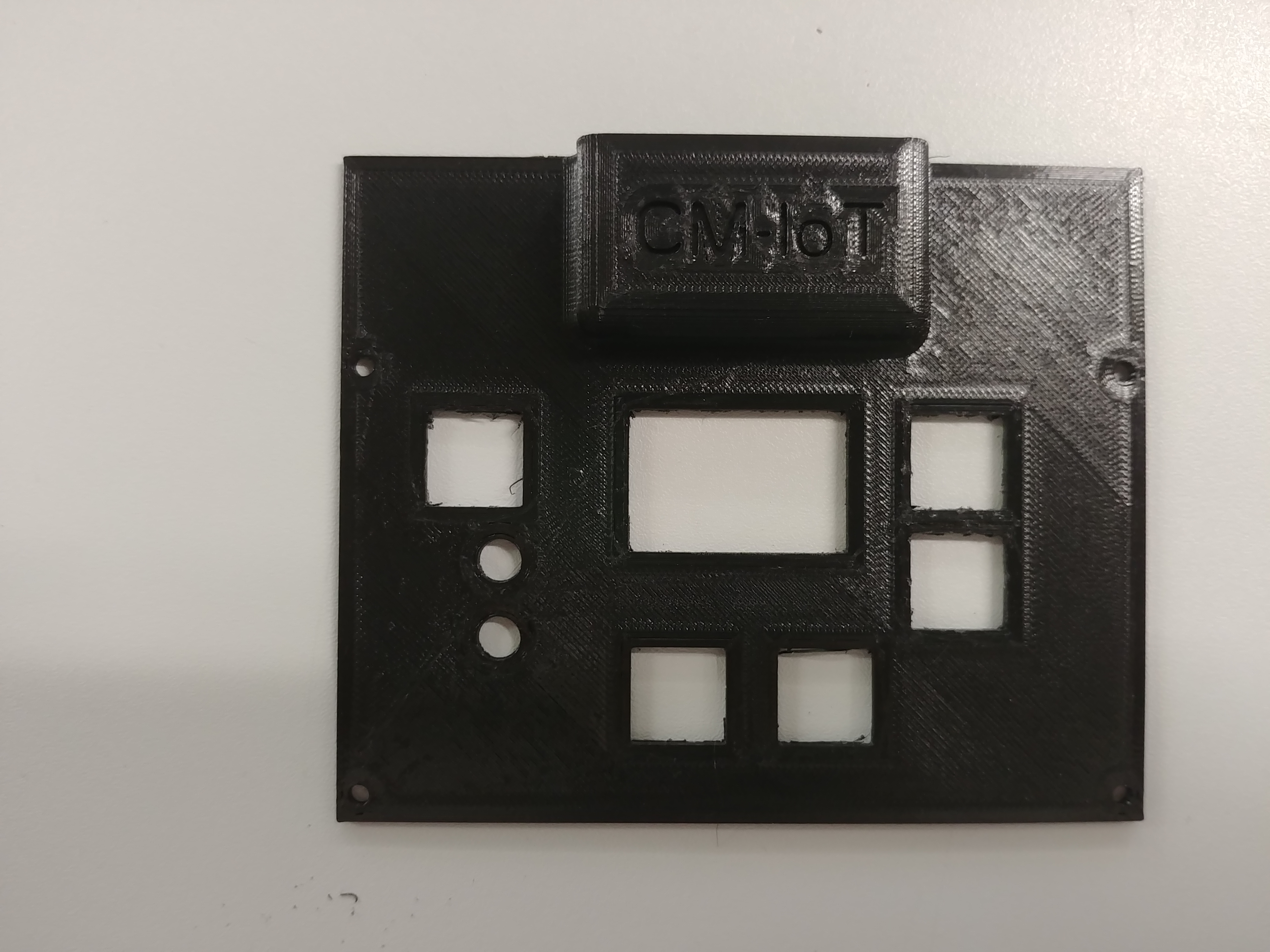

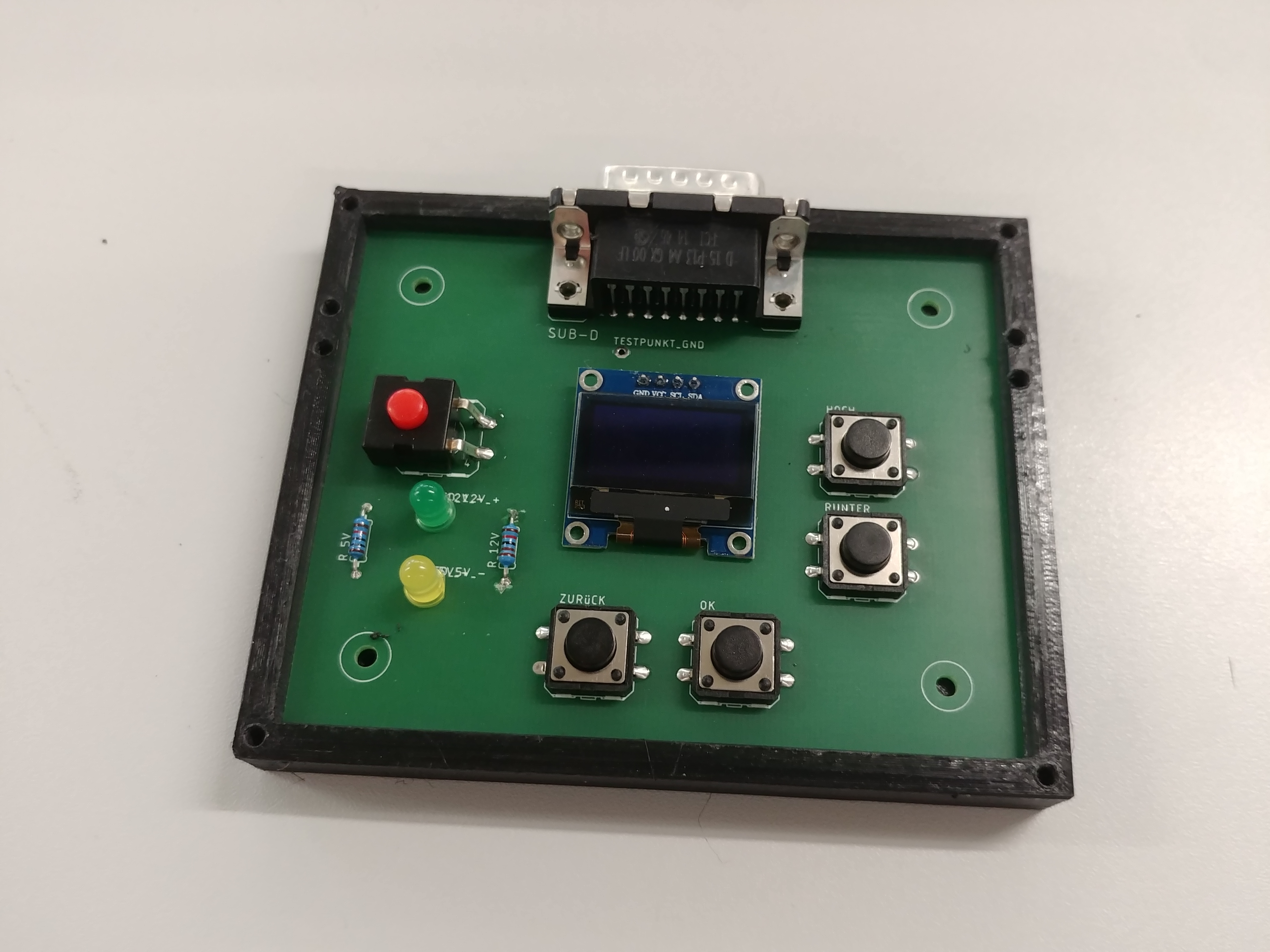

Gehäuse für die Bedieneinheit:
![](data/0409_3D-Druck/20181106_143114.jpg) ![](data/0409_3D-Druck/20181106_143104.jpg)
![](data/0409_3D-Druck/Bedieneinheit.jpg)
Abbildungen: 3D gedrucktes Gehäuse der Bedieneinheit

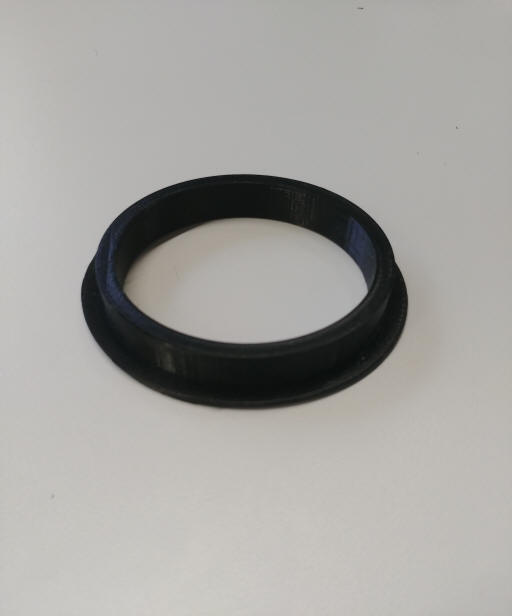

Getränkeglaseinsatz:
![](data/0409_3D-Druck/Einsätze.jpg)
Abbildung: Getränkeglaseinsatz für die neuen Cocktailgläser |
