CM100/IOT: Mechanischer Neubau - MSA		 Wintersemester 2018/2019
 Nelson, Daniel
Wursthorn, Christopher

Schaltplan

Für den Aufbau der Messystemanalyse wurde ein Schaltplan mithilfe des Programmes Fritzing erstellt.
Im nachfolgenden sind der Steckbrettaufbau sowie der Schaltplan zu sehen. Die ganze Fritzing Datei kann auch hier heruntergeladen werden:


Download
Download Fritzing-Datei

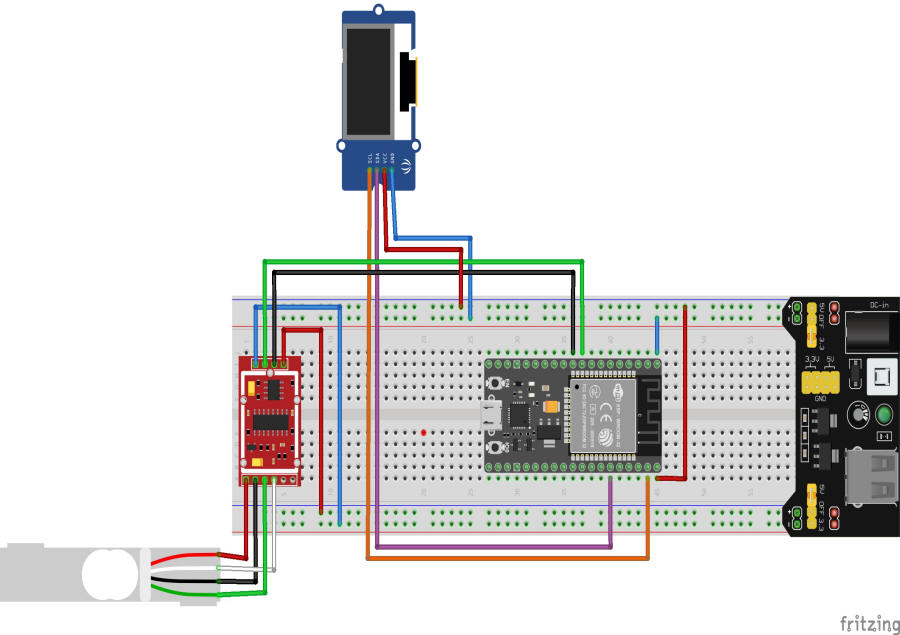

Abbildung: Steckbrettaufbau erstellt in Fritzing

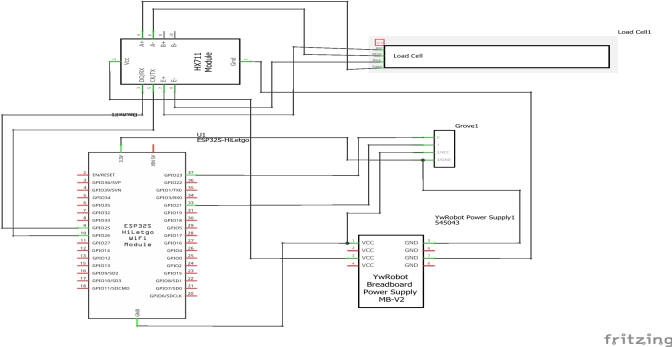

Abbildung: Schaltplan erstellt in Fritzing.
