Alle wichtigen Infos können bei "Konzeptentwicklung" entnommen
werden. Hier befinden sich alle durchgeführten Aufgaben nach der
Planungs-/Konzeptphase, wie die Messystemanalyse oder der
mechanische Neuaufbau.
1.
Messsystemanalyse
Die MSA wurde mithilfe des "Leitfadens zum
Fähigkeitsnachweis von Messsystemen" durchgeführt. Hierbei wurde das
Verfahren 1 sowie das Verfahren 2 durchgeführt. Der Grund warum das
Verfahren 2 und nicht Verfahren 3 durchgeführt wurde ist, dass ein
Anwendereinfluss nie ganz auszuschließen ist wie das Einstellen der
Gläser oder das manuelle tarieren der Wägezelle.
Auflösung: 4,8 mg/Bit
![](data/0401_AusgewählteLösung/Aufbau_MSA.jpg)
Abbildung: Aufbau MSA
Nachfolgend können die Excel-Dateien heruntergeladen werden:
Download Messsystemanalyse.zip
Danke an
https://www.sixsigmablackbelt.de
für die Genehmigung.
2. Mechanische Neuaufbau
2.1 Baugruppe CM-IoT
![](data/0401_AusgewählteLösung/CM-IoT.gif) Abbildung:
Ablauf des Aufbaus der CM-IoT
2.2
Drehteller
![](data/0401_AusgewählteLösung/Drehteller.jpg)
Abbildung: Drehteller von CM-100 auf CM-IoT
![](data/0401_AusgewählteLösung/20181112_120146.jpg)
Abbildung: Großes und kleines bearbeitetes Zahnrad
2.3 Die Frontplatte
Abbildung: Frontplatte CM-IoT
2.4 Bodenplatte

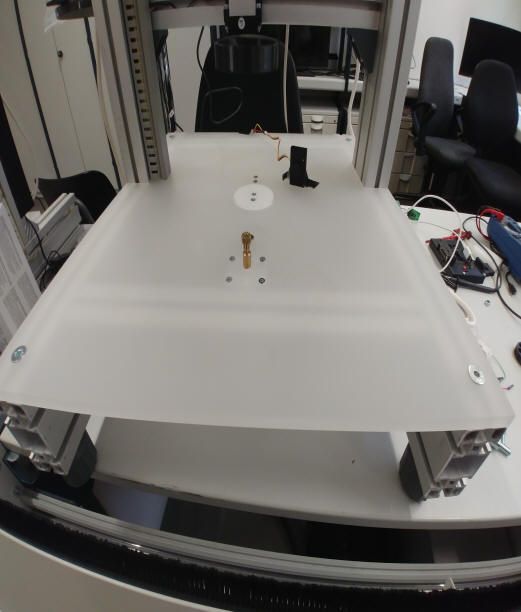

![](data/0401_AusgewählteLösung/Bodenplatte.jpg) Abbildung: Bodenplatte CM-IoT
2.5
Montageplatte Elektronikkomponenten
![](data/0401_AusgewählteLösung/20181112_120614_HDR.jpg)
Abbildung: Montageplatte Elektronikkomponenten
2.6 Halterung der
Magnetventile
![](data/0401_AusgewählteLösung/20181112_120537.jpg)
![](data/0401_AusgewählteLösung/20181112_120544.jpg) Abbildung:
Magnetventilhalterung
2.7 Schlauchhalterung oben
![](data/0401_AusgewählteLösung/20181112_120422.jpg)
![](data/0401_AusgewählteLösung/Schlauchalterung_oben.jpg)
Abbildung: Gedruckte Schlauchhalterung oben
2.8 Schlauchhalterung
unten
![](data/0401_AusgewählteLösung/20181112_120258.jpg)
![](data/0401_AusgewählteLösung/Schlauchhalterung_unten.jpg)
Abbildung: Gedruckte Schlauchhalterung unten
2.9 Magnetische Platten
![](data/0401_AusgewählteLösung/20181112_120028.jpg) Abbildung: Magnetische Platten
2.10 Winkel
![](data/0401_AusgewählteLösung/Winkel.jpg)
Abbildung: Gedruckter Montagewinkel
2.11
Bedieneinheit
![](data/0401_AusgewählteLösung/Bedieneinheit.jpg)
Abbildung: Fertige Bedieneinheit
2.12 Distanzhalter für
Steuerplatinen
![](data/0401_AusgewählteLösung/Abstandshalter_Steuerplatinen.jpg)
Abbildung: Gedruckte Abstandshalter
2.13 Einsätze für
Cocktailgläser
![](data/0401_AusgewählteLösung/Einsatz_Trinkglas.jpg)
![](data/0401_AusgewählteLösung/Einsatz_Drehteller.jpg)
Abbildung: Getränkeglaseinsatz für die neuen Cocktailgläser
Betreut durch:
Gruppe 3- Mechanische Neuaufbau+MSA Christopher Wursthorn Daniel Nelson |
