Aktorik Ventilator
Sommersemester 2021
azam1011
hira1014

Vorteile - Nachteile - Katalog

Lösungskomponenten

 A Teilfunktion: S2el+E2el verknüpfen
A.1 - Motortreiber
Der Motortreiber muss auf den ausgewählten Motor genau angepasst werden. Somit entfällt der Vor und Nachteile Katalog für den Motortreiber

 B Teilfunktion: S3el wandeln
B.1 - Schrittmotor

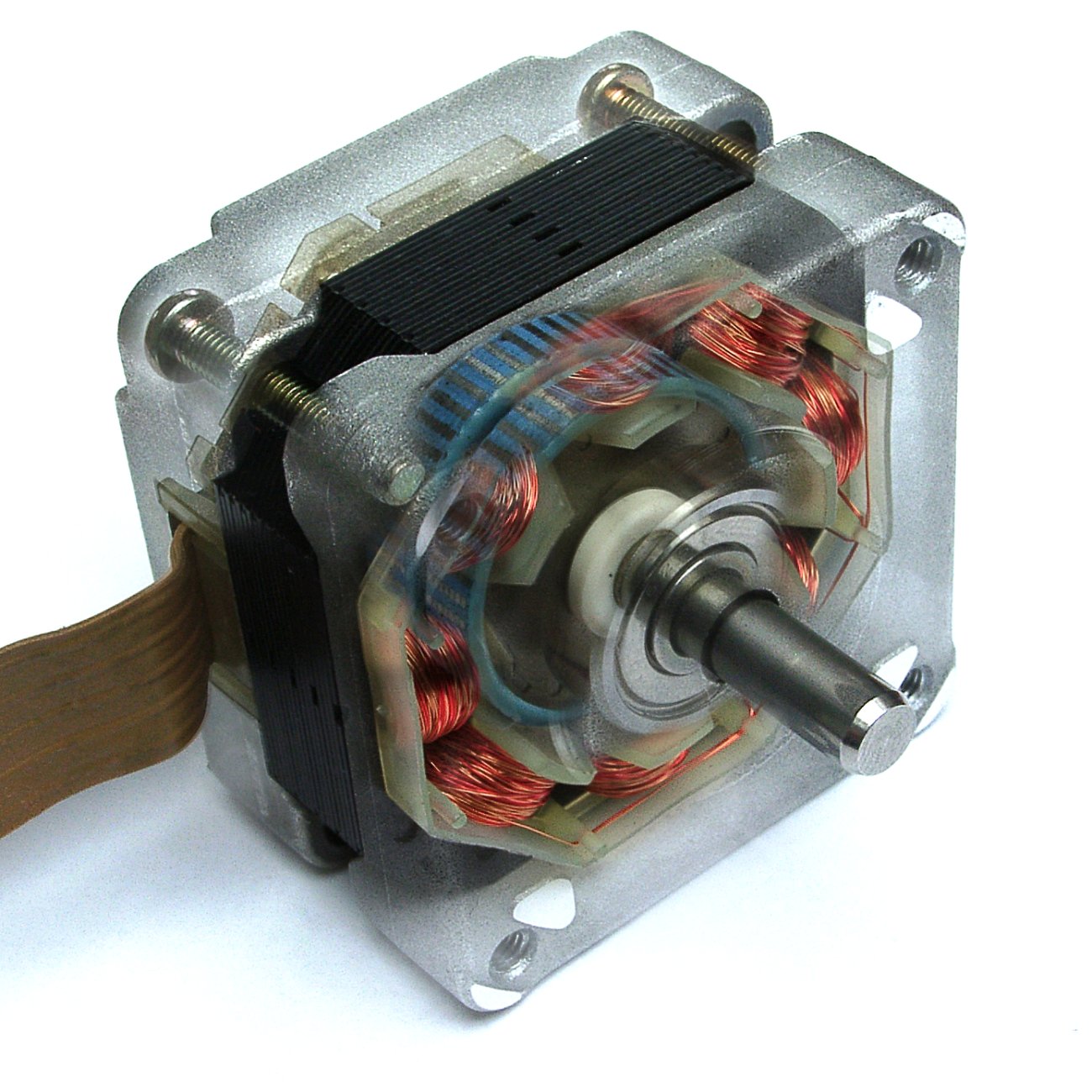

Abb. Nr.1: Schrittmotor
Quelle Abb Schrittmotor
Vorteile: Nachteile:
Breiter Drehzahlbereich Geräuschentwicklung bei Mikroschrittbetrieb
Hohes Drehmoment Hoher Geschwindigkeit Bedienungsprobleme
Kostengünstig Resonanzen können auftreten
Kompakte Baugröße
Drehwinkel ist proportional zum Eingangsimpuls
Präzise Positionierung
Wiederholbarkeit der Bewegung
Gute Reaktionszeit (Start,Stopp,Richtungswechsel)
Niedrige bis mittlere Beschleunigung
Hohes Haltedrehmoment

 B Teilfunktion: S3el wandeln
B.2 - DC-Servomotor
Schrittmotor, Hoch-Drehmoment Hybrid, 2-Phasen JOY-IT NEMA17-01
Abb. Nr.2: Servomotor
Quelle Abb. Servomotor
Vorteile: Nachteile:
Hohe Drehzahlbereich Höhere Kosten
Exakte Positionierung Mittlere bis größe Aufgabenbereiche
Kompakte Baugröße
Gute Reaktionszeit (Start,Stopp,Richtungswechsel)
Gute Regelbarkeit

 B Teilfunktion: S3el wandeln
B.3 - DC-Motor

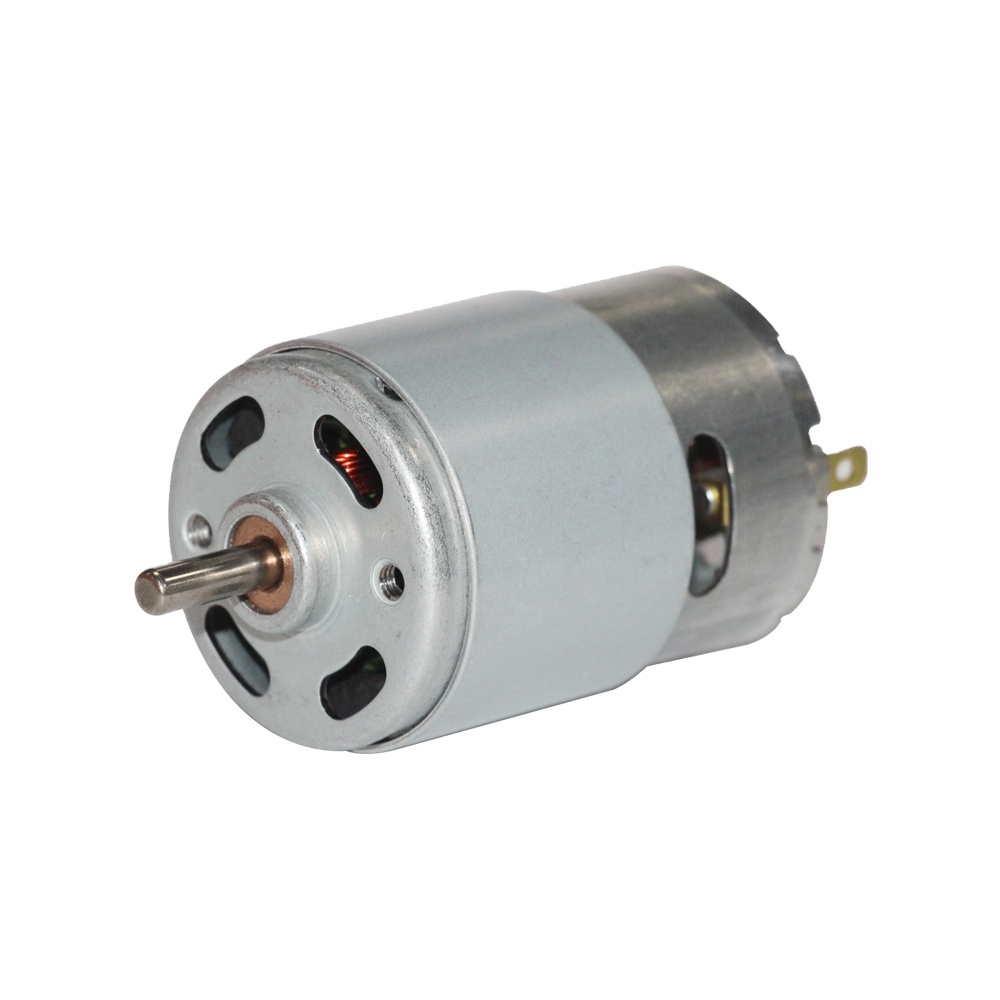

Abb. Nr.3: DC-Motor
Quelle Abb DC-Motor
Vorteile: Nachteile:
Hohe Laufruhe Geringes Drehmoment
Lineares Übertragungsverhalten  Hohe Drehzahl
Sehr einfache Ansteuerung, Drehzahleinstellung  Nicht präzise
Hohe Überlastfähigkeit Vergleichsweise geringe Leistungsdichte
Kleine Drehzahl Hohe Kosten
  Gewicht

 C Teilfunktion: S4mech wandeln
C.1 - Schweißen
Abb. Nr.4: Schweißen
Quelle Abb Schweißen
Vorteile: Nachteile:
hohe Kraftübertragung bei geringen Nahtdicken Wärmeverzug in der Umgebung der Naht
günstiger Verlauf von Kraftlinien erreichbar Gefügeveränderung in der Schweißzone
Einsparung von Gewicht gegenüber anderen Verbindungsarten hochwertige Schweißnähte erfordern geübte und erfahrene Arbeiter
  Schweißnahtfehler
  Teuer

 C Teilfunktion: S4mech wandeln
C.2 - Klauenkupplung / Drehstarre Kupplung

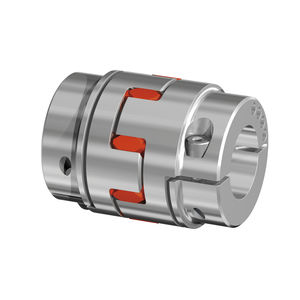

Abb. Nr.5: Wellenkupplung
Quelle Abb Klauenkupplung
Vorteile: Nachteile:
hohe Drehmomentübertragung nicht schwinungsdämpfend
Wartungsfrei keine Verlagerungskapazität
Niedrige Massenträgheitsmomente
Hohe Haltekraft


 C Teilfunktion: S4mech wandeln
C.3 - Welle-Nabe-Verbindung
Technik Welle-Nabe-Verbindungen
Abb. Nr.: Welle-Nabe-Verbindung
Quelle Abb Welle-Nabe-Verbindung
Vorteile: Nachteile:
Dynamisch belastbar Hohe Vorspannung – hohe Eigenspannung
Kein Spiel in der Verbindung Übertragung durch Reibfaktor begrenzt
Einstellbar durch Variation der Vorspannung Nabenverbindung fehlt




  Mit Unterstützung von Prof. J. Walter Sommersemester 2021
