Unsere Lösung war es den Flaschenhalshalter mit einem 3D-Drucker zu drucken und diesen auf der Wägezelle zu befestigen. Die Wägezelle wird mit Hilfe einer Adapterplatte auf dem Minitec Profil verschraubt.
Hier Bilder eines ersten Aufbaus:

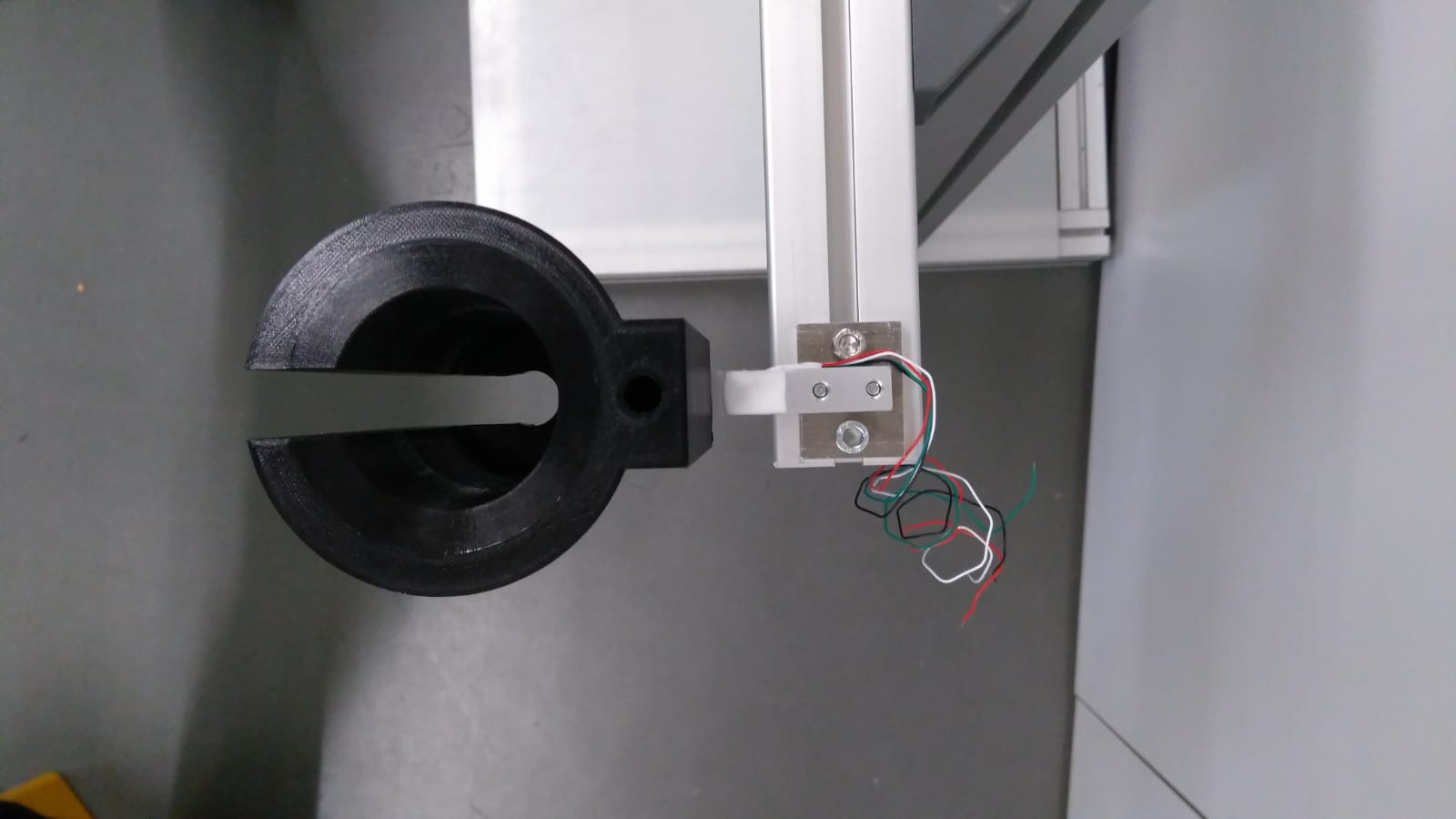

Abb.: Flaschenhals einzeln
Abb.: Flaschenhals einzeln
Nachdem unsere Prototypen Endgültig Angepasst waren gingen diese in Druck:

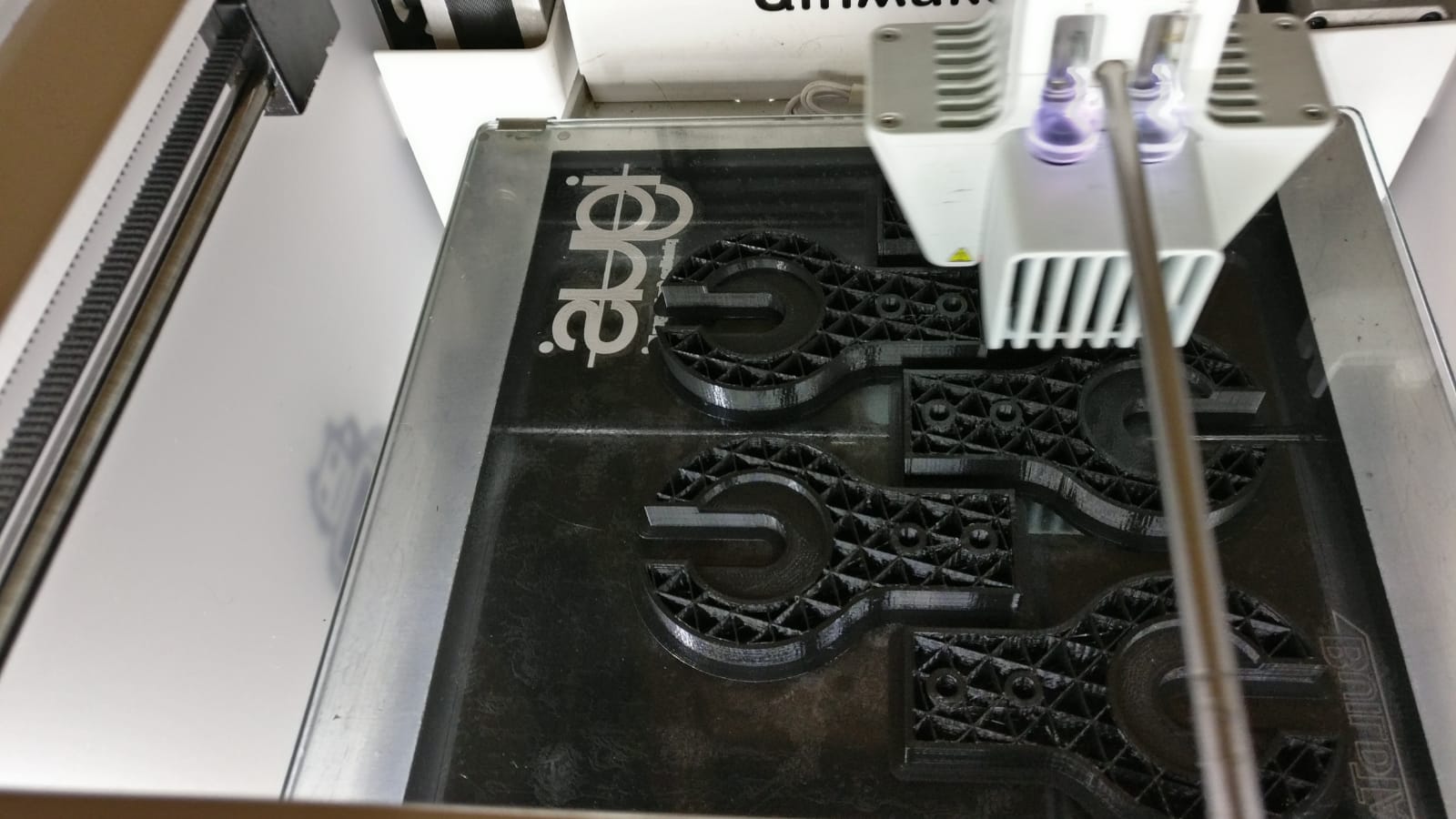

Abb. 3D-Drucker Hochschule Karlsruhe
Nach der Fertigstellung wurden diese montiert:
Abb. Flaschenhalter montiert
Auserdem wurden die LED-Stripes zur Füllstandsanzeige programmiert:
Hier im Folgenden sind 3 Unterschiedliche Simulierte Zustände zu sehen:

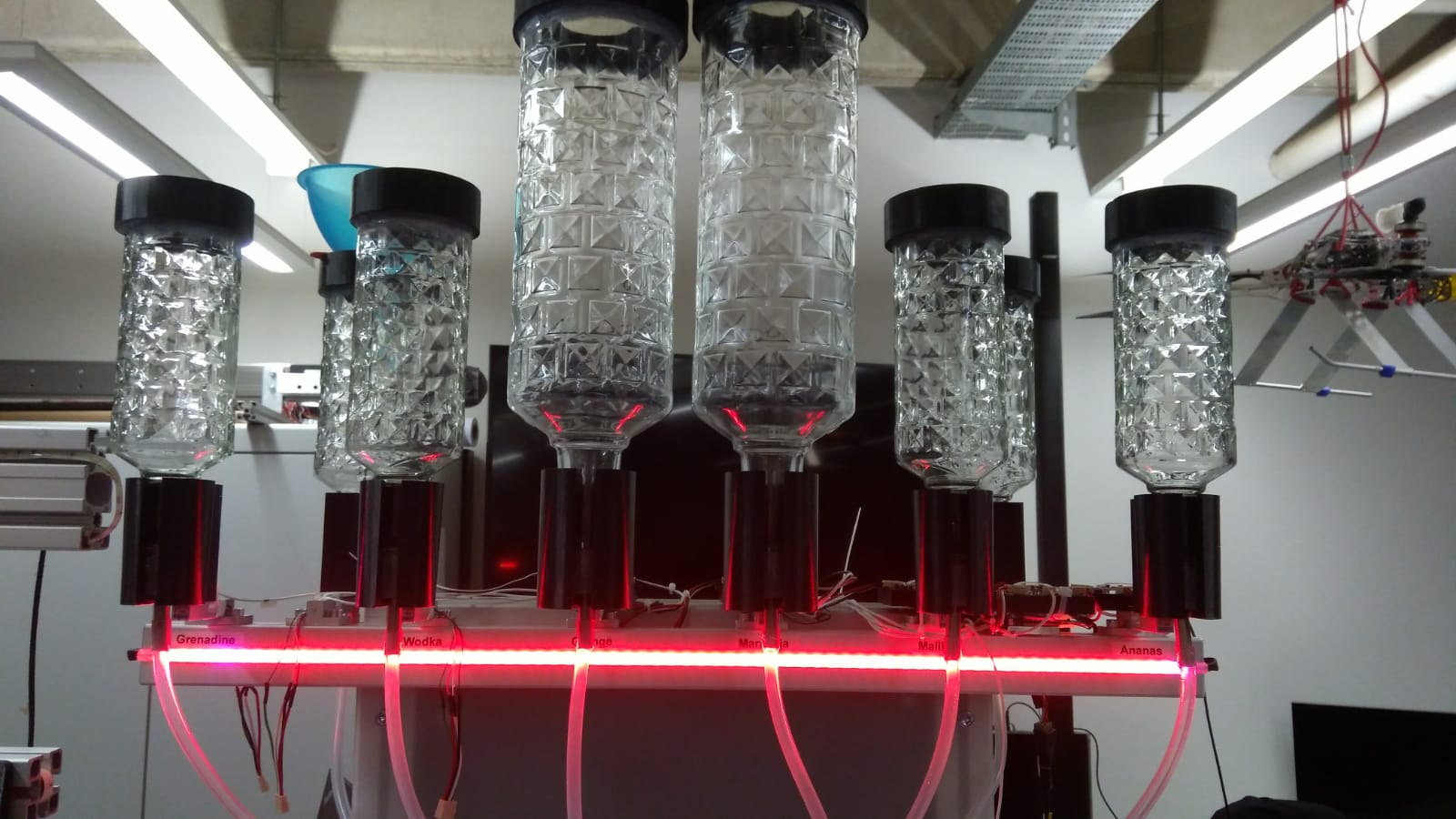

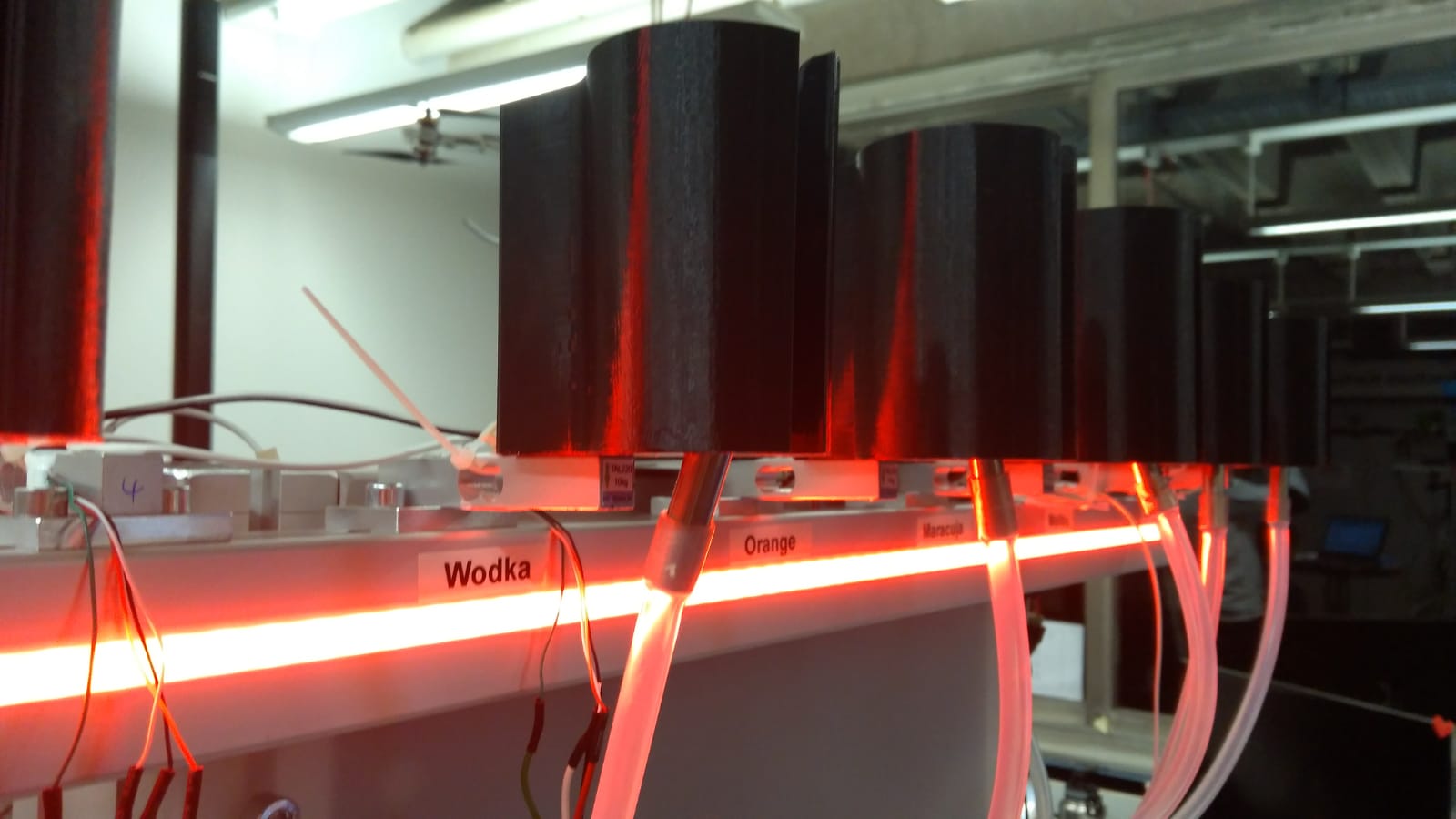

Abb. Füllstand alle Flaschen leer

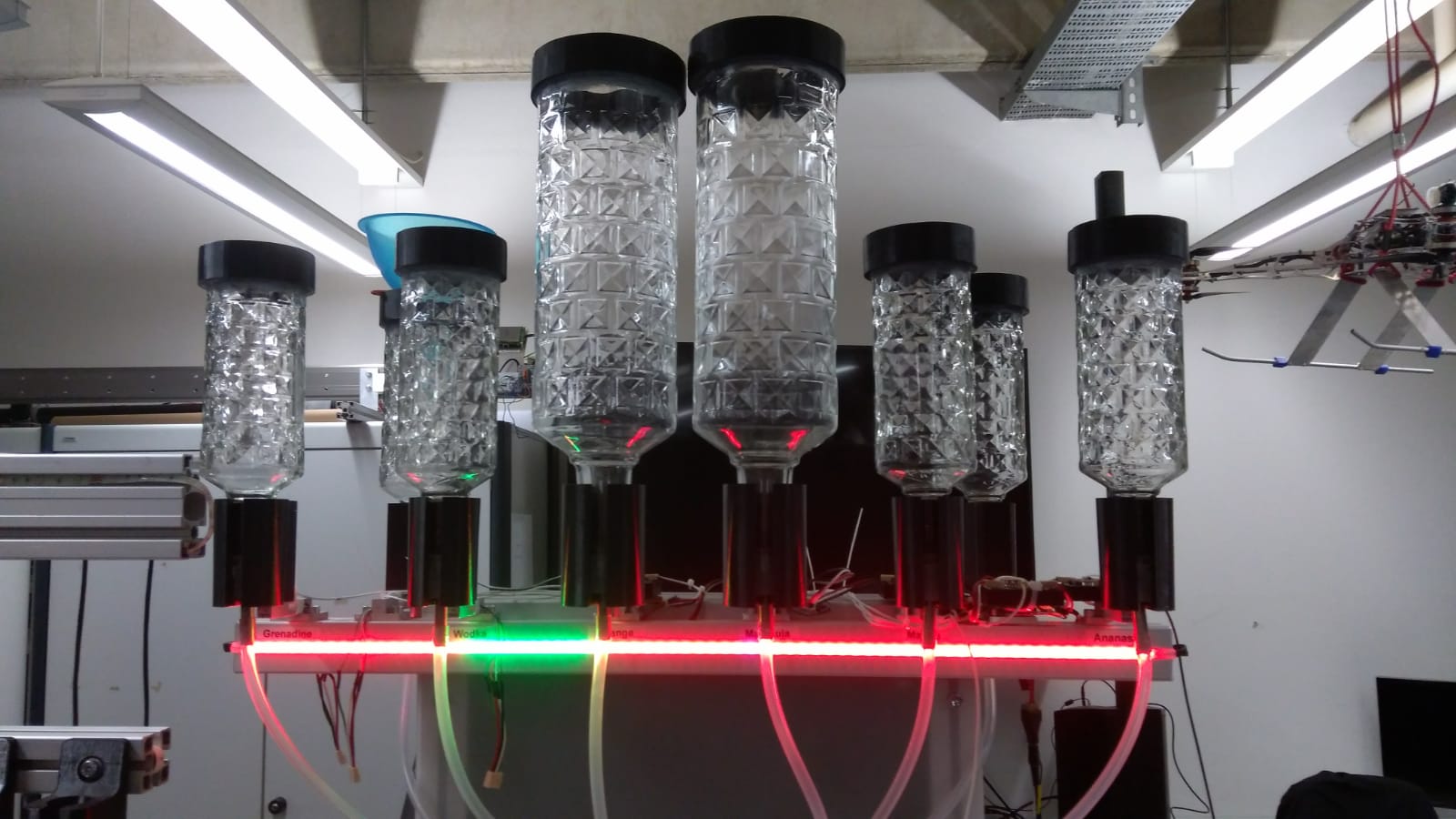

Abb. Füllstand eine Flasche leer

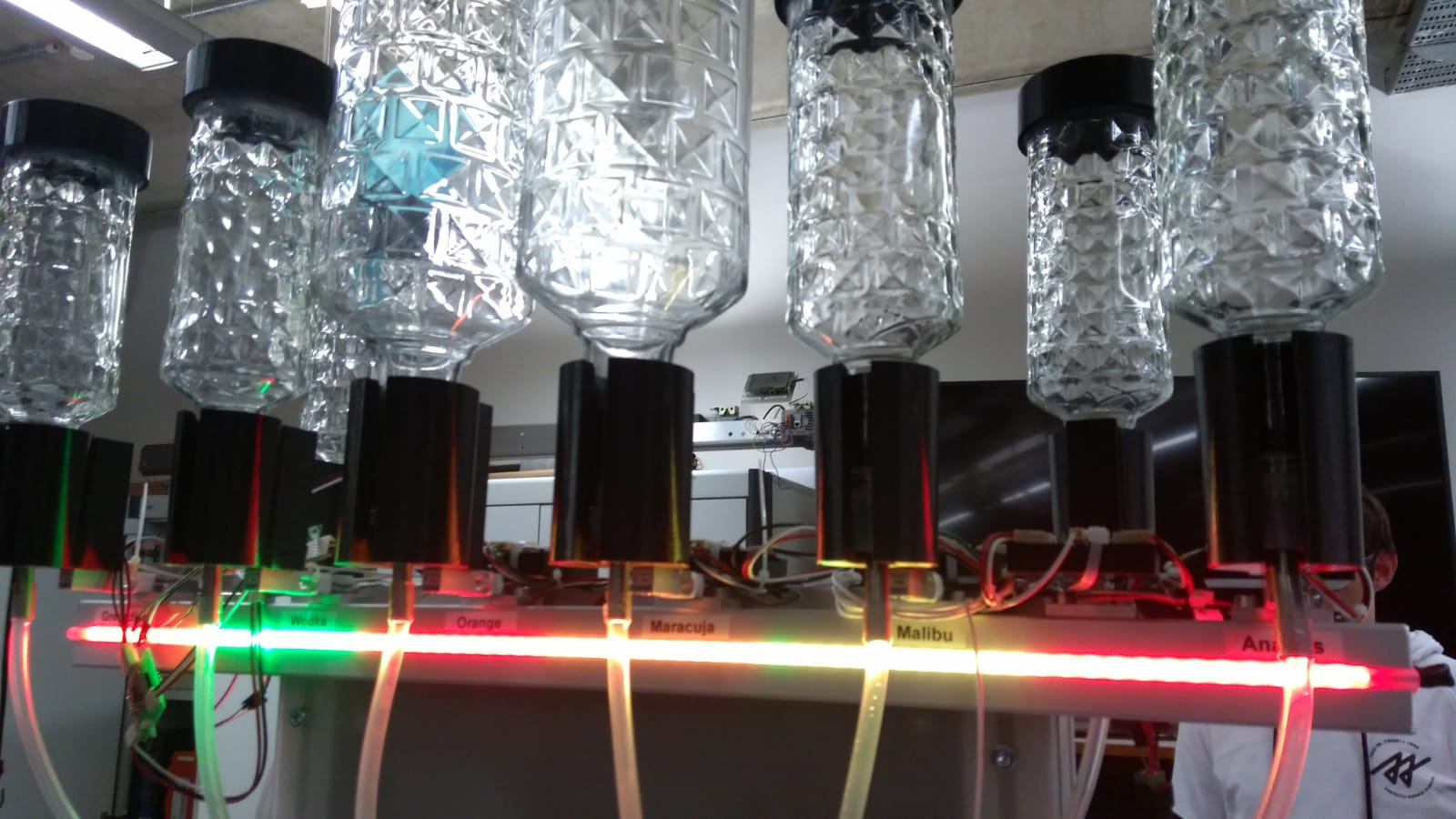

Abb. Füllstand alle Flaschen Unterschiedlich
Abb. Füllstand im Einsatz
-
Betreut durch: Jürgen Walter
- Gruppennummer 4 - - CM-100 Füllstand 1,5L -
