Bedienungsanleitung für die CM_IoT vom 16.05.2019#
1.
Inbetriebnahme
a) Hauptstecker (Spannungsversorgung)
einstecken
![](imgE.jpg)
b)
Drehteller führt Referenzfahrt durch

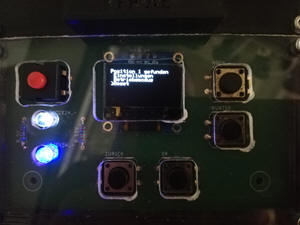

c) Ggf. Reset auf
Bedienpanel durchführung (empfohlen)
![](imgF.jpg)
d) Betriebsmodus auf
Normalbetrieb stellen
![](img10.jpg)
![](img11.jpg)
![](img12.jpg)
e) Grenadine-Syrup im Verhältnis 1:6 vormischen
f) Zitronensaft im Verhältnis 1:4 vormischen
g)
Bananensaft im Verhältnis 2:3 vormischen
h) Flaschen in
Zapfstation einführen und befüllen
![](img13.jpg)
i) RFID-Gläser beschreiben
j) RFID-Gläser auf RFID-Reader stellen
![](img14.jpg)
k) Das erste Befüllen eines
Glases nach einem Reset dauert etwas länger. da die zwei verwendeten
ESP32 eine W-LAN Verbindung herstellen müssen
2. Fehlerfälle
Nach 5 Drehungen ohne neue
Befüllung stoppt die Maschine
-> Neues
beschriebens Glas auf RFID-Reader stellen um fortzufahren
Drehscheibe stockt beim Drehen der Gläser
->
Obere Madenschraube des Antriebs unterhalb des Drehtellers
muss angezogen werden (spezielles Werkzeug notwendig)
![](img15.jpg)
Sollte die Software
nichtmehr funktionieren, kann im Notfall der ESP32 mit der
Aufschrift "IoT" eingesetzt werden. Dieser enthält jedoch eine
ältere Software-Version und beinhaltet mehrere Fehlerfälle.
![](img16.jpg)
![](img17.jpg) |
