Das Gesamtkonzept des CoronaCounters kann bei der Projektgruppe
Test/Aufbau Gesamt angesehen werden.
Das Konzept der
Detektierung kann bei den Gruppen
Cor-Cam und
Cor-Sen nachgelesen werden.

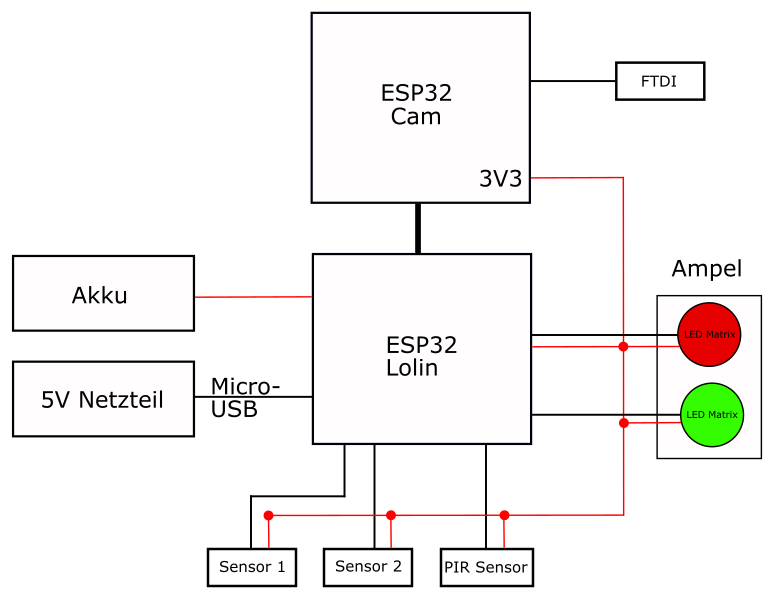

Update 22.02.2021:
Es wird ein ESP32 Lolin anstatt eines ESP32 verwendet. Der ESP32
Lolin
bestizt direkt eine Schnittstelle für den Akku, sodass kein
Akkulademodul und keine Spannungsregler mehr notwendig sind.
Alter Projektstand:
Nachfolgend soll die
Enerigeversorgung und die Anzeigeelemente erläutert werden. Das
komplette System soll in einem Akkubetrieb laufen. Hierfür werden
zwei Akkus der Baugröße 18650 verwendet. Diese werden parallel
aufgebaut. Zum laden der beiden Akkus dient das Akkulademodul TP4056
und ein 5V Steckernetzteil. Die Spannung wird anschließend für die
ESP32-Mikrocontroller mit Spannungsreglern auf 3,3V eingestellt. Die
Sensoren (VL53L und PIR) vertragen höhere Spannungen. Aus diesem
Grund werden diese und die LED-Matrizen, welche zur Anzeige dienen,
direkt mit der Ausganngsspannung der Akkus versorgt.
Über
einen Taster kann der Port GPIO0 der ESP32-Cam auf GND geschaltet
werden. Dies ist beim flashen der ESP32-Cam notwendig.

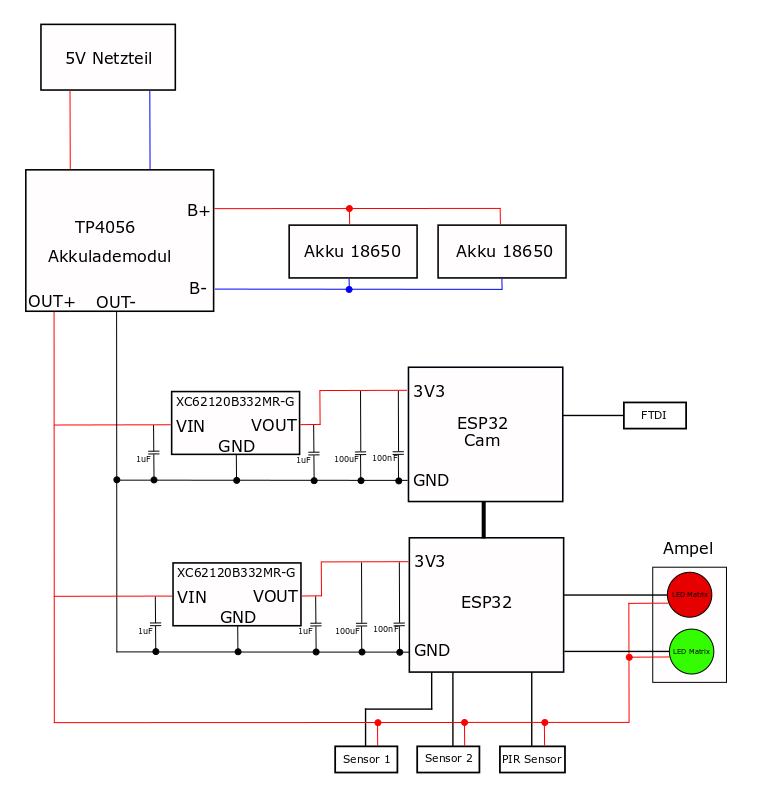

Blockschaltbild der Energieversorgung
und Anzeige:
|
