Layout

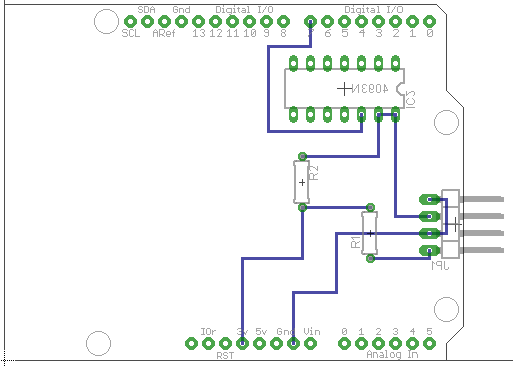

Um die Verbindung zu Arduino V3 Connectors zu vereinfachen könnte eine Arduino-Shield gefertigt werden, welches die oben gezeigte Schmitt-Trigger-Schaltung enthält. Das unten stehende Bild zeigt ein mögliches Layout dieser Platine die in einem folgenden Projekt gefertigt werden kann:

Mit folgendem Link können die Eagle-Daten heruntergeladen werden: Schmitt-Trigger_Eagle.zip

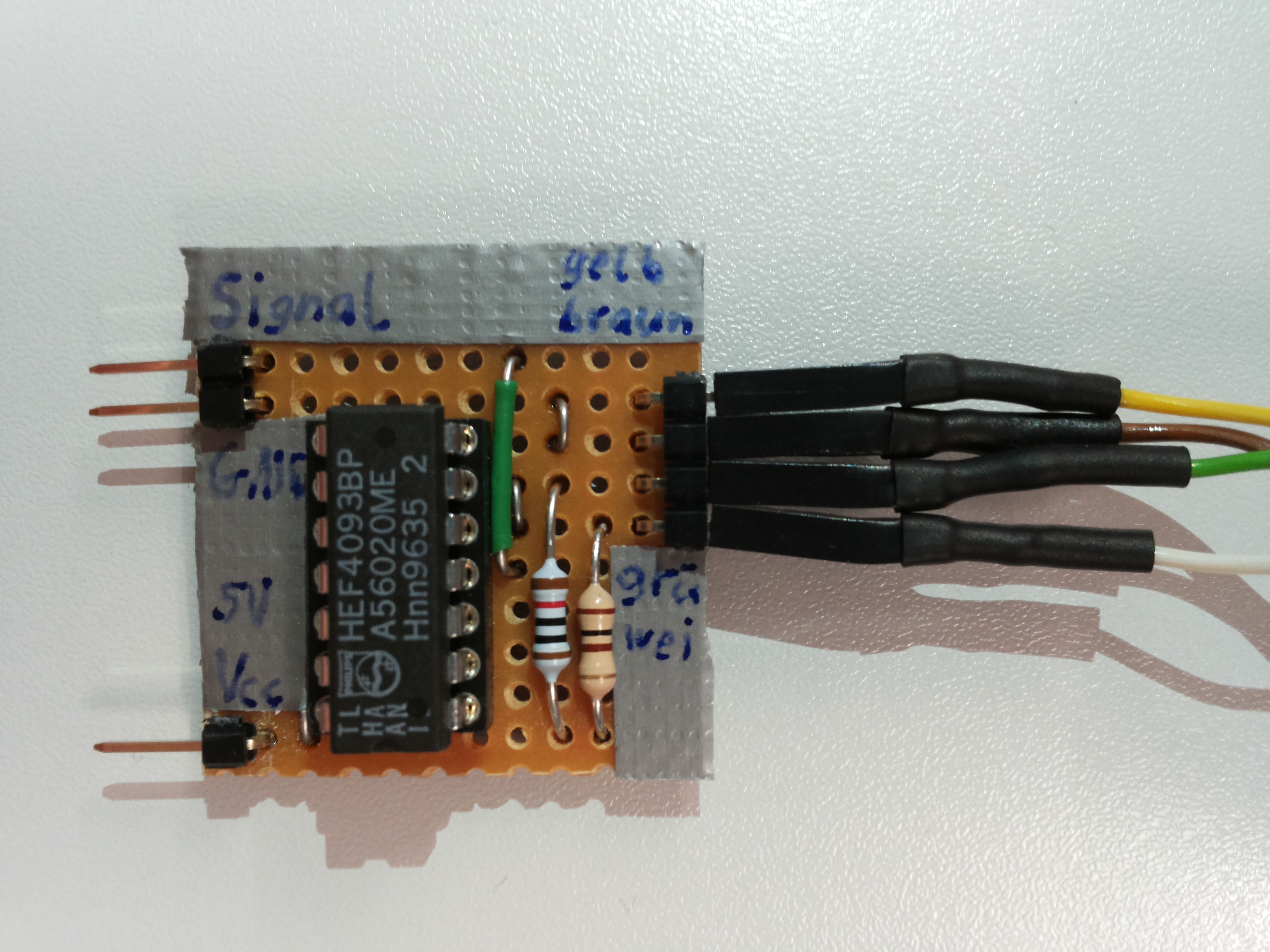

Um im Projekt schnellstmöglich voran zu kommen, wurde die Schmitt-Trigger-Schaltung vorerst von Hand auf einer Streifenplatine aufgebaut. Folgende Abbildung zeigt die gelötete Platine. Die Funktion der Platine und des Sensors wurde ausführlich getestet. Siehe hierzu: "Sensortest", "Messung-Oszi"
