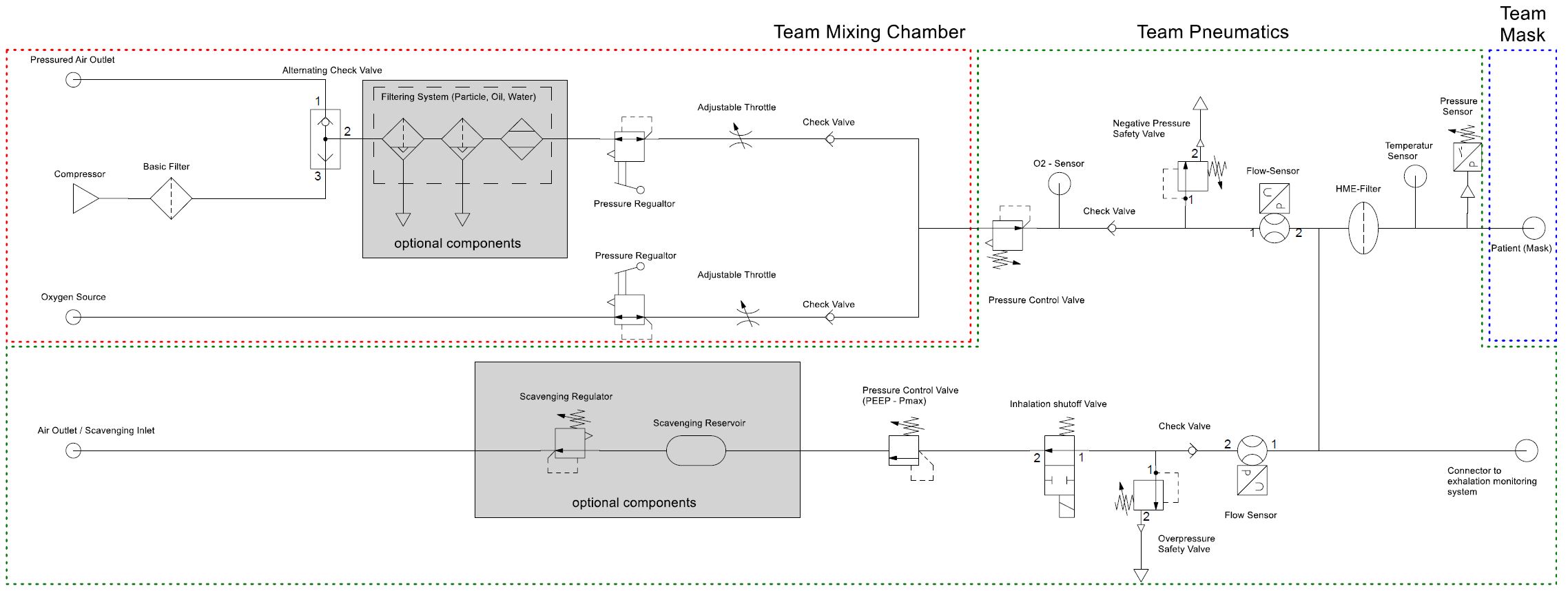

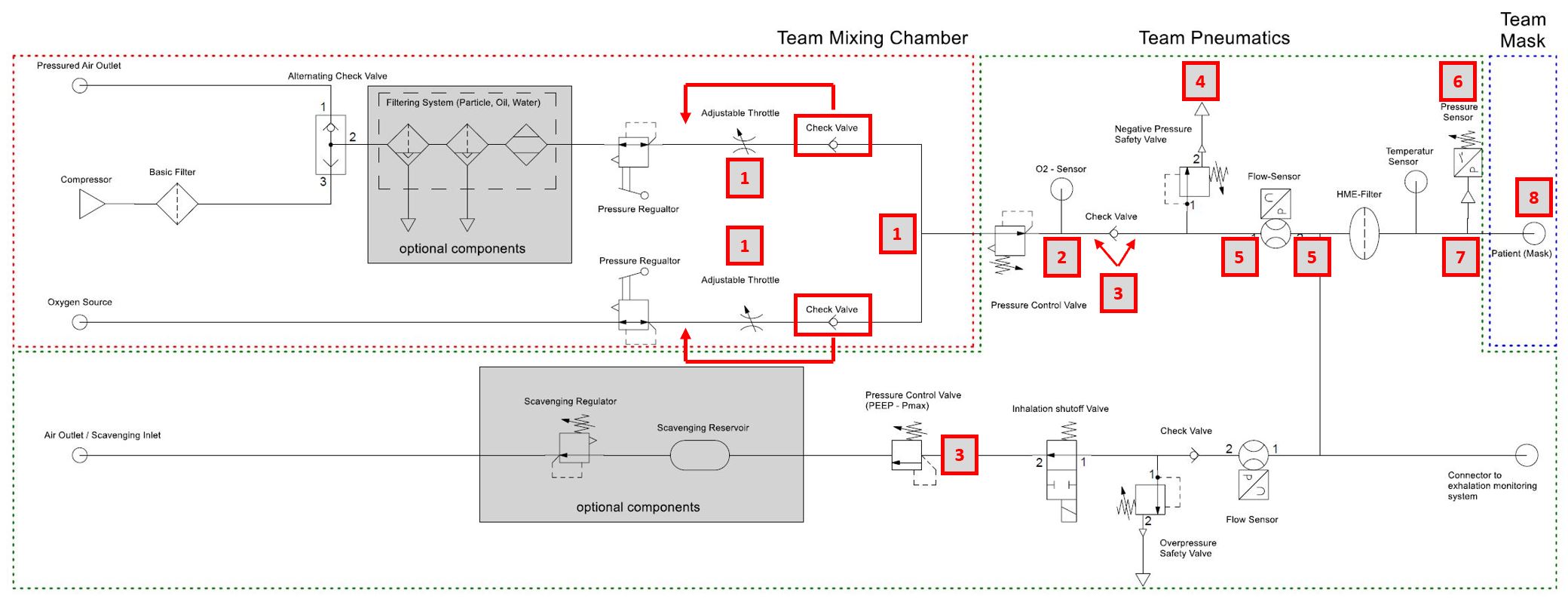

Nummer |
Bauteilbezeichnung |
Anmerkung |
| [1] |
Mischgehäuse |
Da die Rückschlagventile (Check
Valve) auch vor den Proportionalventilen (Adjustable
Throttle) positioniert werden können, können die Ausgänge
der Proportionalventile zu einem Outlet direkt zum
Druckregelventil (Pressure Control Valve) geführt werden. |
| [2] |
Verbindungsstück 3 |
Bindet den Sauerstoffsensor ein. |
| [3] |
Verbindungsstück 1 |
Bindet das Rückschlagventil und das
Druckregelventil unten ein. |
| [4] |
Umbau PEEP
Valve |
Kehrt die Funktion des
Unterdruck-Sicherheitsventils (Negative Pressure Safety
Valve) um. |
| [5] |
Verbindungsstück 2 |
Dient nur für Testzwecke des
Durchflusssensors. |
| [6] |
Verbindungsstück 4 |
Dient nur für Testzwecke des
Drucksensors. |
| [7] |
Y-Stück |
Dient nur für Testzwecke zur
Verbindung. |
| [8] |
Maske |
Maske des Patienten. |
