Schaltplan
Die Schaltpläne wurden von der Gruppe vom letzten Semester (WS 18/19) übernommen, da die selben Bauteil wieder verwndet wurden.

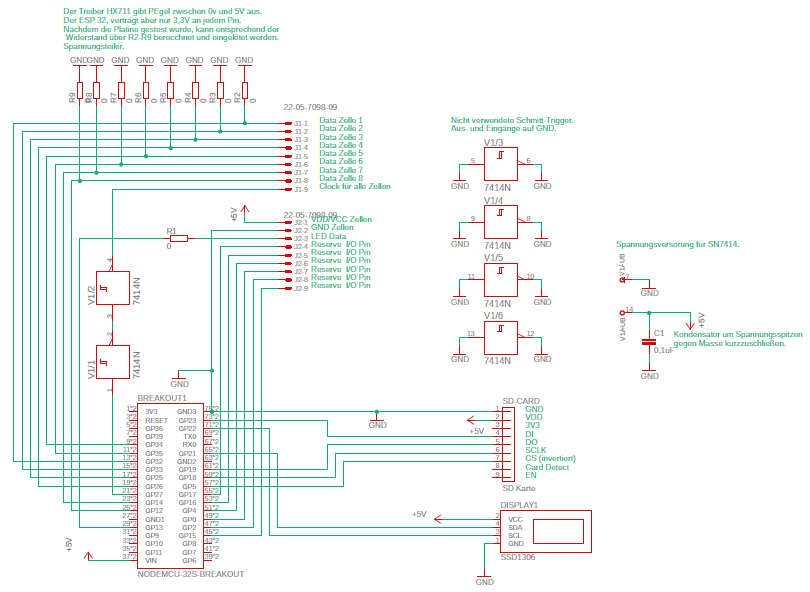

Schaltplan Steuerplatine Wägezellen

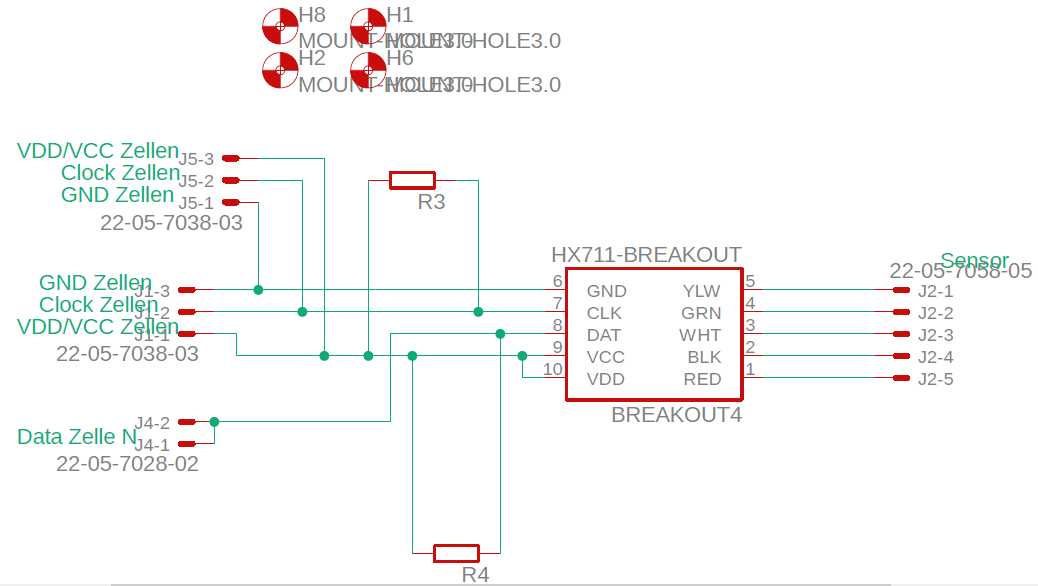

Schaltplan Treiber - Platine
Hier geht's zum
Download
der zip-Datei
