Meine Lösung war es den Flaschenhalshalter mit einem
3D-Drucker zu drucken und diesen auf der Wägezelle zu befestigen.
Die Wägezelle wird mit Hilfe einer Adapterplatte auf dem Minitec
Profil verschraubt.
Hier Bilder eines ersten Aufbaus:
![](images/WhatsApp%20Image%202019-05-17%20at%2014.23.27.jpeg)

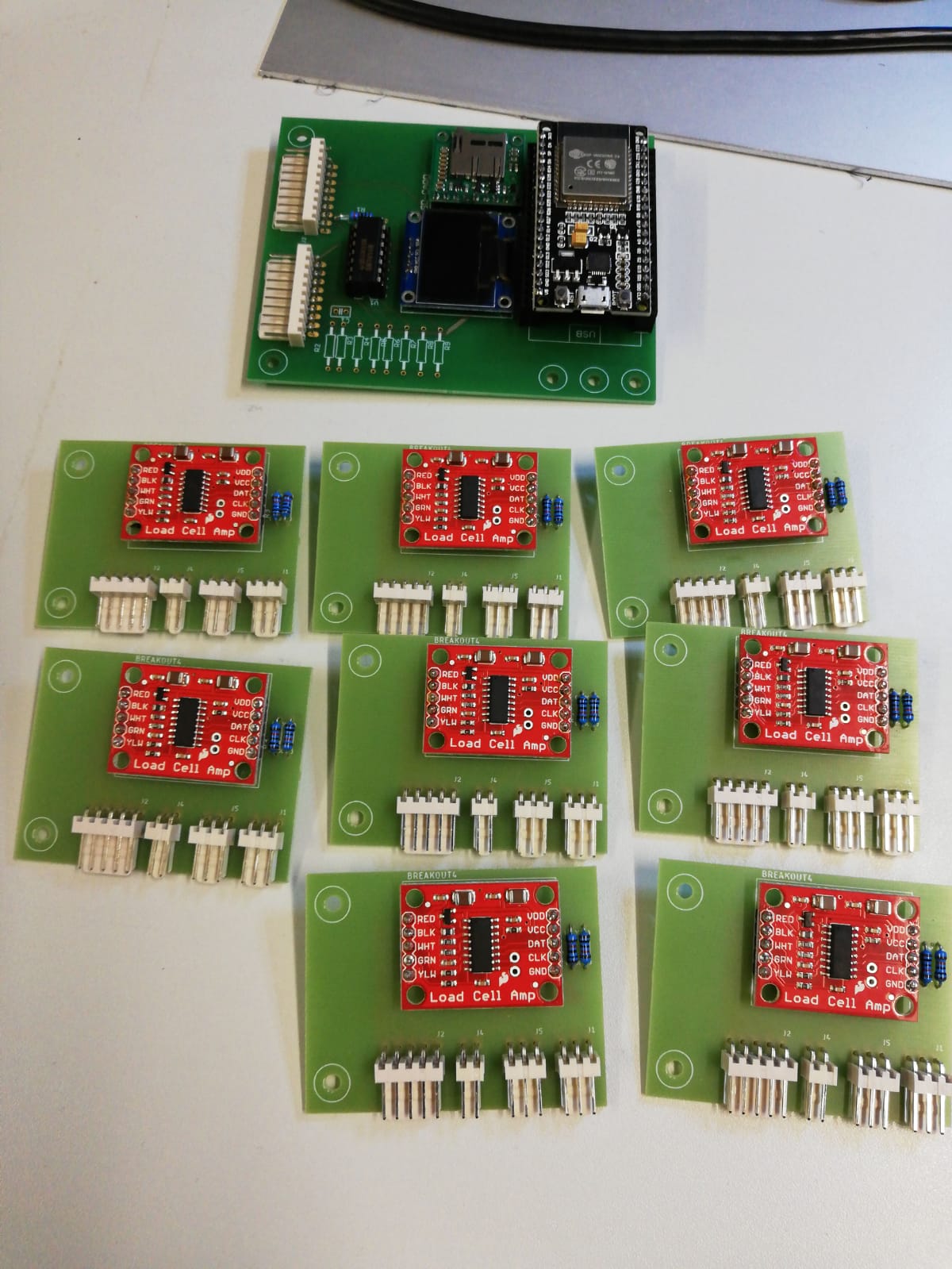

Abbildung 1: Steuerplatine & Wägezellen nach dem Zusammenlöten
von Bauteilen
![](images/WhatsApp%20Image%202019-05-17%20at%2014.23.26%20(2).jpeg)

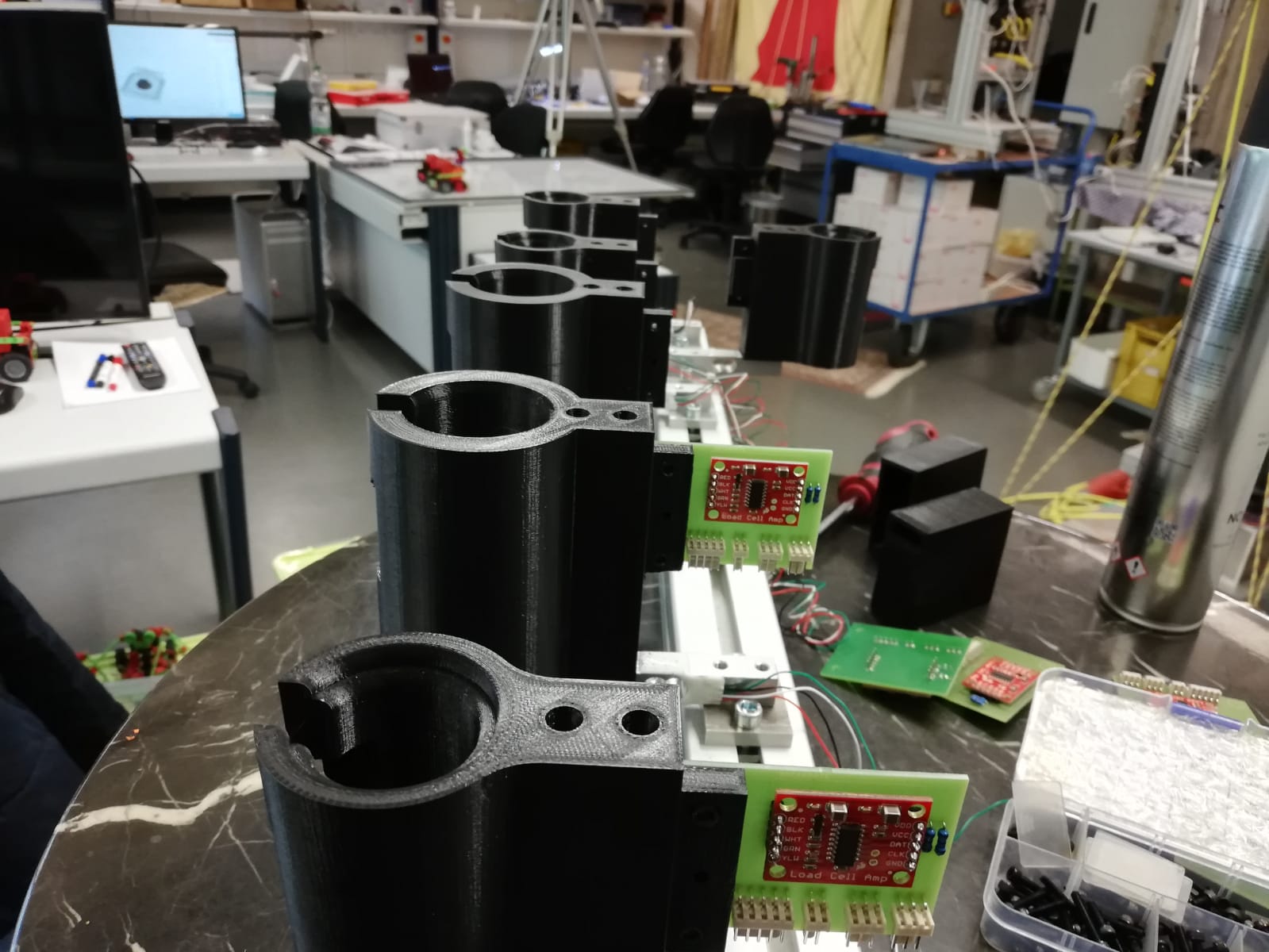

Abbildung 2: neue Flaschenhaltrung mit der Platine befestigt
![](images/WhatsApp%20Image%202019-05-17%20at%2014.23.25%20(1).jpeg)
![](images/WhatsApp%20Image%202019-05-17%20at%2014.23.24.jpeg)

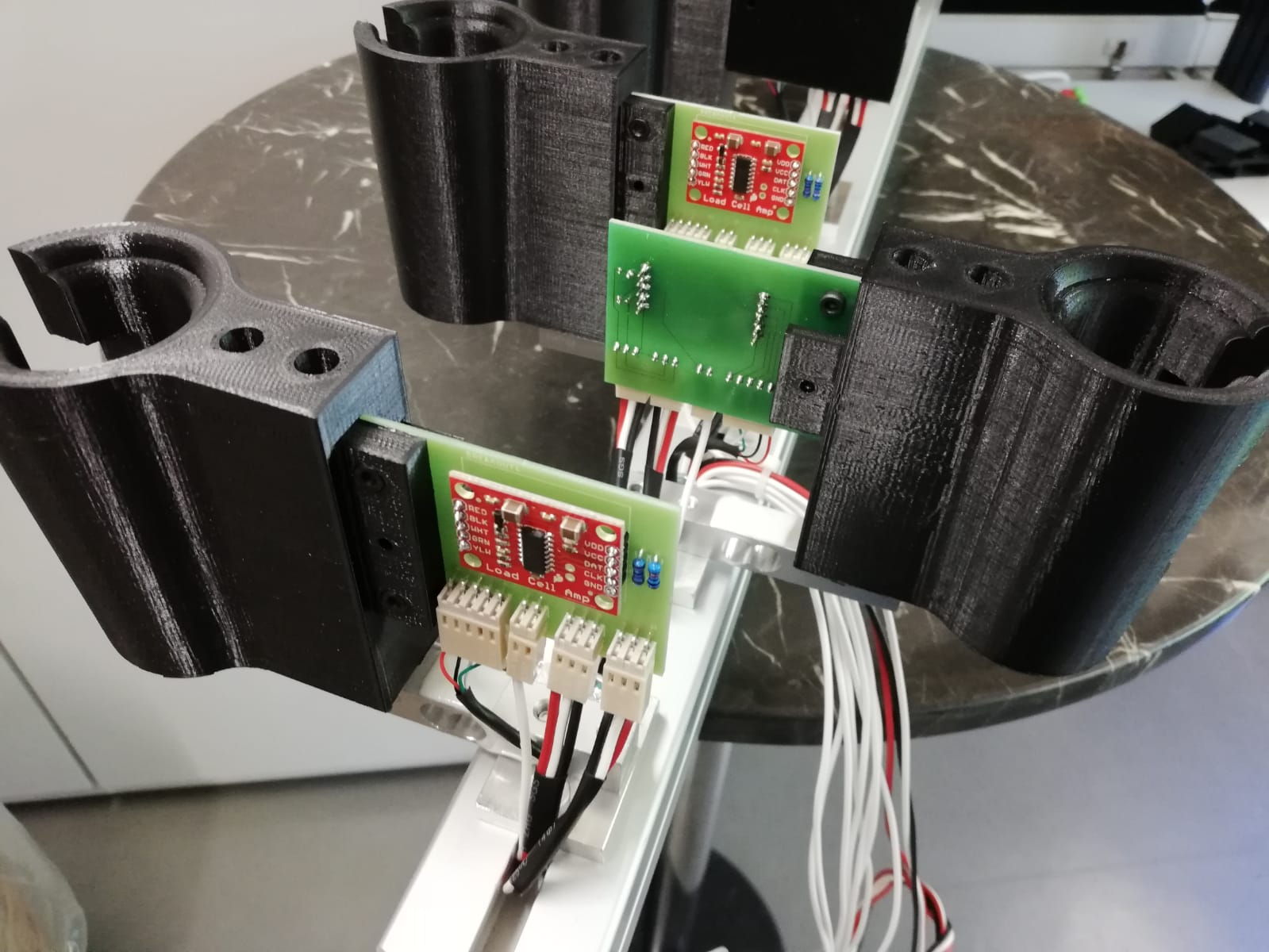

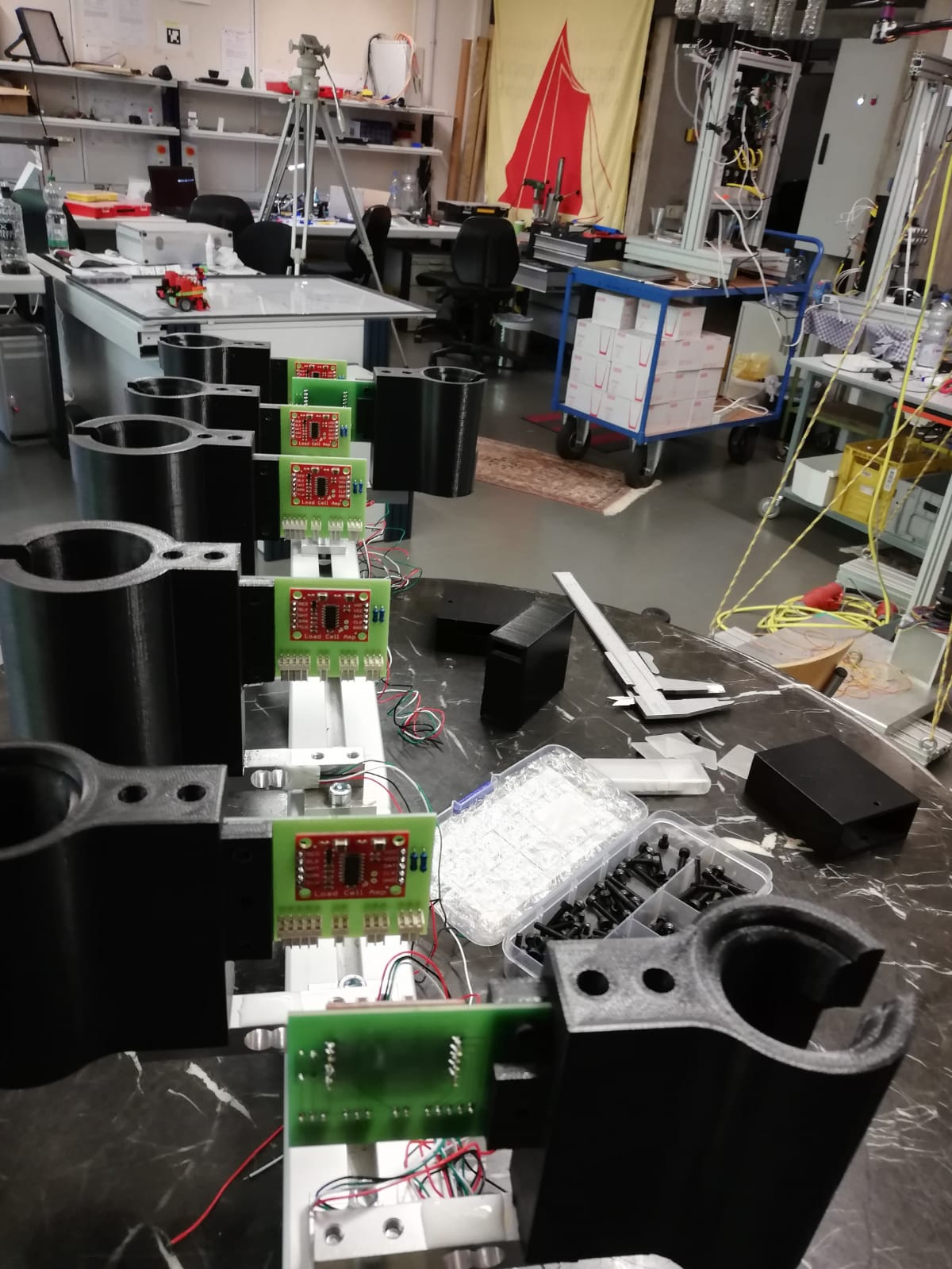

Abbildung 3: Alle Wägezellen sind ordentlich verkabelt.
![](images/WhatsApp%20Image%202019-05-17%20at%2014.23.23.jpeg)

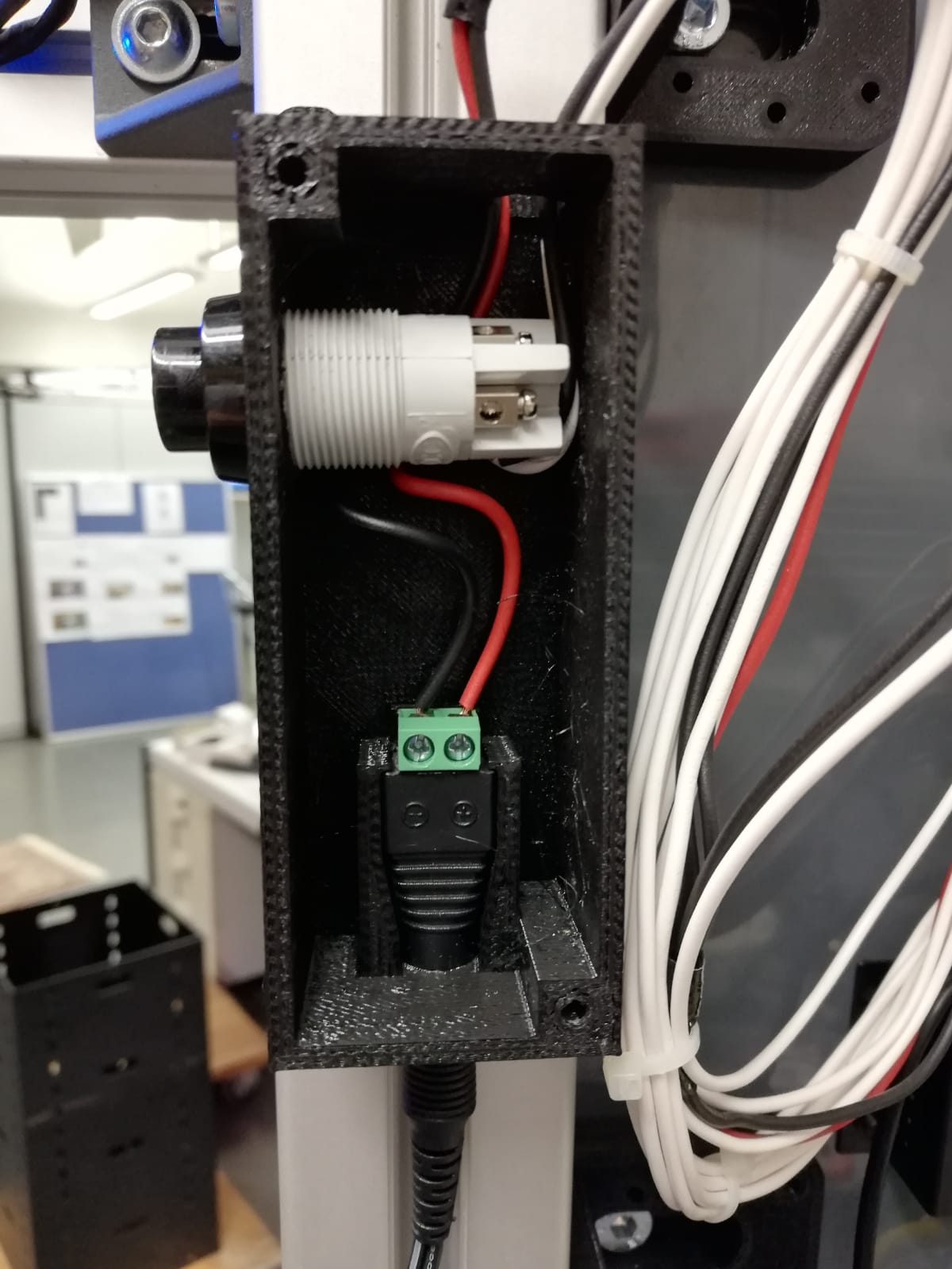

Abbildung 4: Tara-Taster & Lednetzteil-Anscgluss Halterung.
![](images/WhatsApp%20Image%202019-05-17%20at%2022.47.56.jpeg)

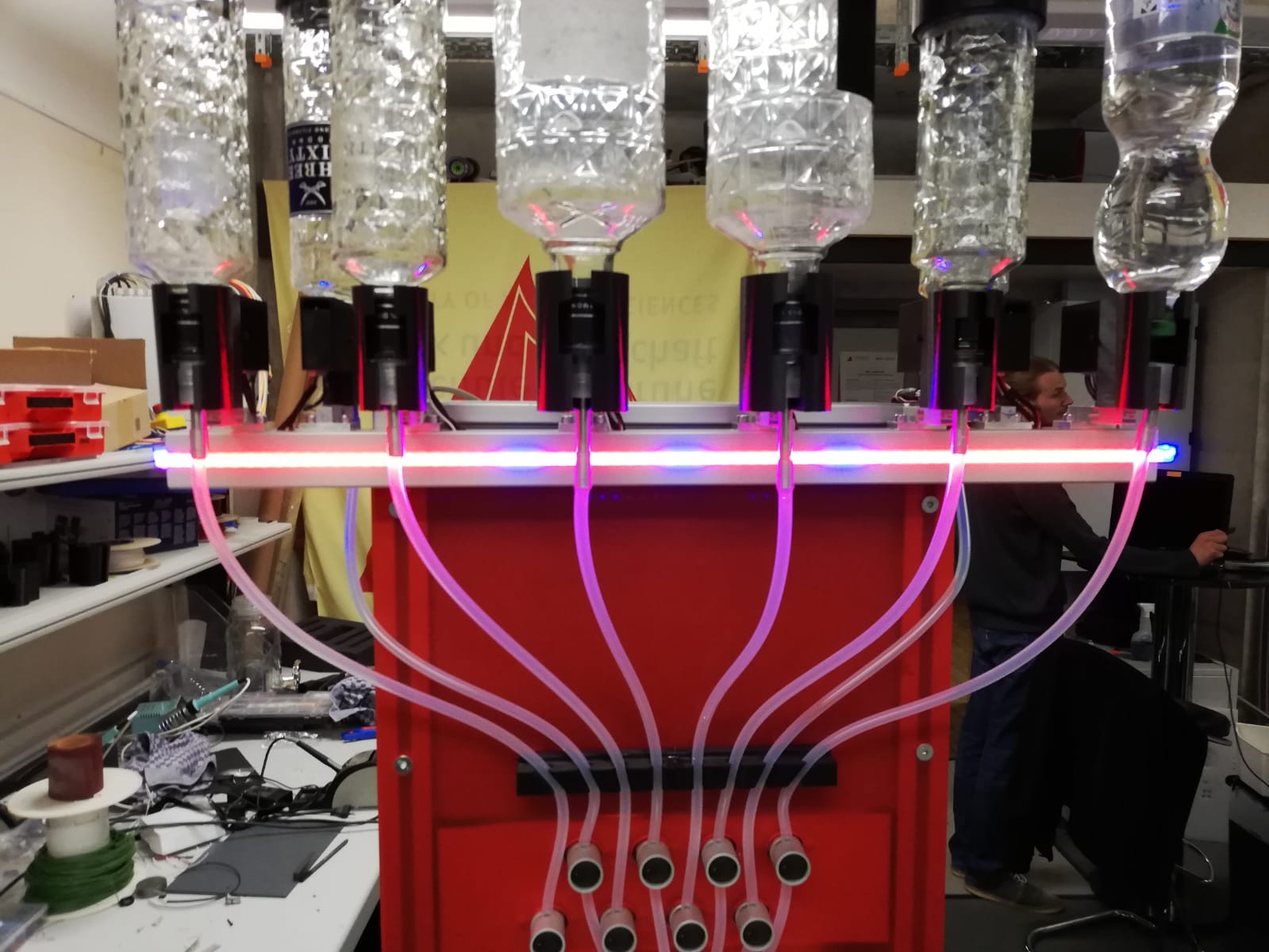

Abb. Füllstand alle Flaschen leer
![](images/WhatsApp%20Image%202019-05-17%20at%2022.48.08.jpeg)

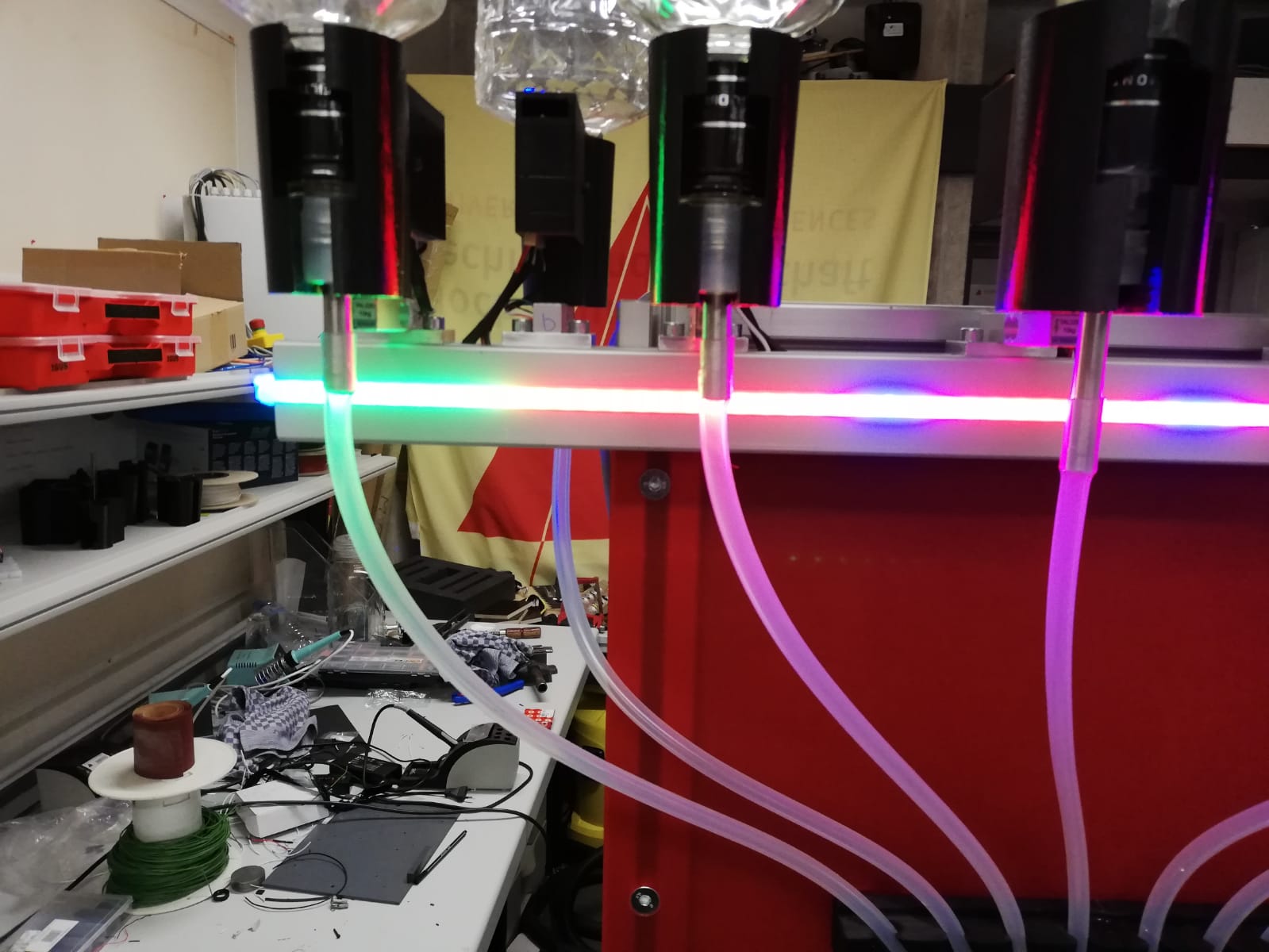

Abb. Füllstand eine Flasche voll
![](images/WhatsApp%20Image%202019-05-17%20at%2022.54.11.jpeg)
Abb. Steuerplatine im Einsatz
Betreut durch: Jürgen Walter
- Gruppennummer 5 -
- CM-IoT Füllstand -
|
