Ich beschreibe hier den Zusammenbau des Objektivs. Das Objektiv auf den Bildern hat einige Beschädigungen: teilweise ist etwas aus- oder abgebrochen.
Um das Objektiv zu zerlegen muss vorher das Flachbandkabel (8 Lötstellen) abgelötet werden.
Bildübersicht:
1. Der große Zylinder, der der äußerste, silberne Ring am Objektiv
ist.
2. In den äußeren Zylinder wird der Laufzylinder gesteckt: und zwar so, dass
die 3 dreieckigen kleinen Zapfen des Laufzylinders in der dreieckigen Aussparung
bzw. Bahn des äußeren Zylinders laufen.
3. Der Laufzylinder wird solange in der Bahn gedreht bis er vollständig in
den äußeren
Zylinder geschoben ist. Der Laufzylinder verlässt dann die Innenbahn und lässt
sich frei drehen.
Der Laufzylinder wird nun so gedreht, dass im breiten Schlitz die Bahn wie im Bild
zu sehen ist.
4. Im breiten Schlitz wird die vordere Linsengruppe geführt und fährt dabei die
Bahn des äußeren Zylinders ab. Die Linsengruppe kann nun mit den Metallzapfen in
die Führung eingesetzt werden.
Dabei sollte darauf geachtet werden, dass die rote "3x" vorne auf der
Linsengruppe an der Stelle ist, wo das kleine abstehende Teil des Laufzylinders ist
(Objektiv oben).
5. Die Linsengruppe wird nun etwas tiefer in die Laufbahn geschoben bis die
Bahn in die Horizontale übergeht, sodass die rechts danebenliegende Nut
freiliegt, siehe Bild.
6. In diese Nut wird die Blenden-Verschluss-Einheit ganz eingeführt. Der
Blendenmotor ist an der Seite des abstehenden Teils.
Der äußere Objektivzylinder wird nun bis zum Anschlag (im Bezug zum Laufzylinder
im Bild links herum) gedreht. Das Objektiv ist nun in eingefahrener Position
(die Metallmuttern sind durch den breiten Schlitz sichtbar).
7. Durch den schmalen Schlitz im äußeren Führungszylinder wird das Flachkabel
gesteckt und das Objektiv hineingeschoben.
Die Schraubenlöcher sind am Ende der Laufbahn nun gut zugänglich.

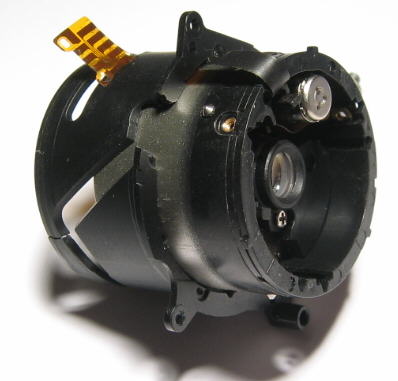

8. Die Führungsbolzen werden eingeschraubt. Das Objektiv wird leicht aus der
Endlage in die Bahn gedreht, siehe Bild

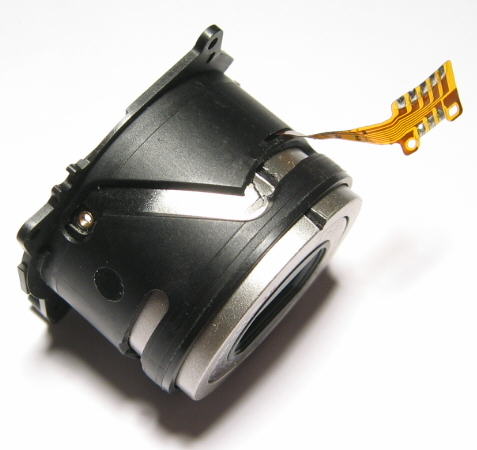

9. Das Flachkabel wird am Rand durch den langen dünnen Schlitz des
Antriebszylinders gesteckt und der Antriebszylinder komplett auf das Objektiv
geschoben. Die Führungsbolzen laufen in die (geraden) Nuten im Antriebszylinder
10. Das Flachkabel wird durch den Schlitz im Objektivgehäuse geführt und das
Objektiv eingesetzt.
Die Kontakte des Flachkabels werden dann verlötet.
