Prof. J. Walter - Informationstechnik, Mikrocomputertechnik, Digitale Medien Ausgewählte Lösung
Hochschule Karlsruhe Logo Informationstechnik
LED-App
Wintersemester 2020
pran1015@hs-karlsruhe.de
lore1013@hs-karlsruhe.de

Ausgewählte Lösung

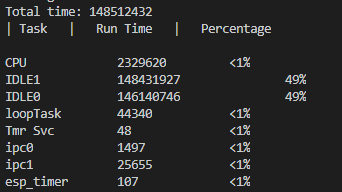

Abb: Finale Lösung

Software
Für exakte Berechnung der Prozessauslastung für ESP32 haben wir uns entschieden, dass wir mit FreeRTOS Funktion "vTaskGetRunTime()" benutzen. Unser Programm kann man hier herunterladen, das Programm ist auch für andere Projekte verwendbar(Siehe Bedienungsanleitung)

- Parameter Beschreibung
Task: Name der Tasks/Threads
Total time: Gesamtzeit (in us), seit der Mikrokontroller gebootet ist
Run Time: Ausführungszeit(in us) der Task seit der Mikrokontroller gebootet ist
Precentage: prozentuale Anteil der Prozessauslast (Berechnung Siehe: hier)
CPU: CPU ist ein Task zur Berechnung der Prozessorauslast
IDLE1, IDLE0: IDLE ist ein Task, das nichts macht, z.B. bei Aufruf von "delay(100)" heißt, dass für 100ms macht das Task nichts.
loopTask: loopTask ist das Task, wo bei Arduino als Hauptschleife dient(void loop()).
Tmr Svc(Timer Service oder Deamon): Tmr Svc ist ein Task, die eine geordnete Liste von Software-Timer führt.
ipc0, ipc1: sind Zusatztasks, die während Flash-Vorgängen verwendet werden(Detail: hier).
esp_timer: ist ein Hardware-Timer für ESP32(Detail: hier)

  Mit Unterstützung von Prof. J. Walter Wintersemester 2020
