Hier ist

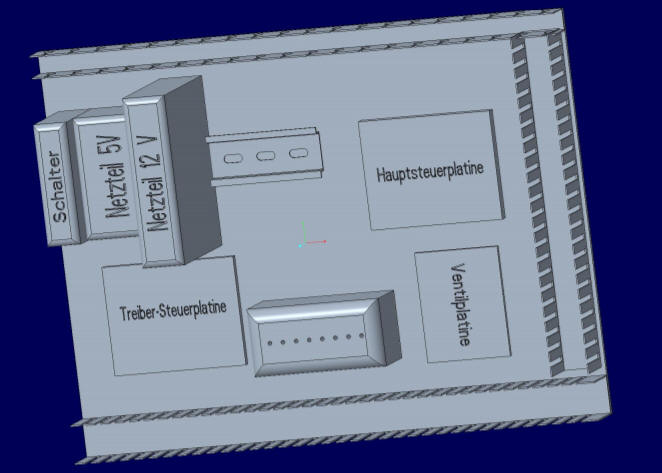

das Layout des Gesamtsystems zu sehen. Die Hauptplatine und die
Ventilplatine sind vollständig vorhanden und alle Komponenten sind
schon drauf gelötet. Lediglich die Treiber-Steuerplatine ist nur in
abgewandelter Form im Labor vorhanden.

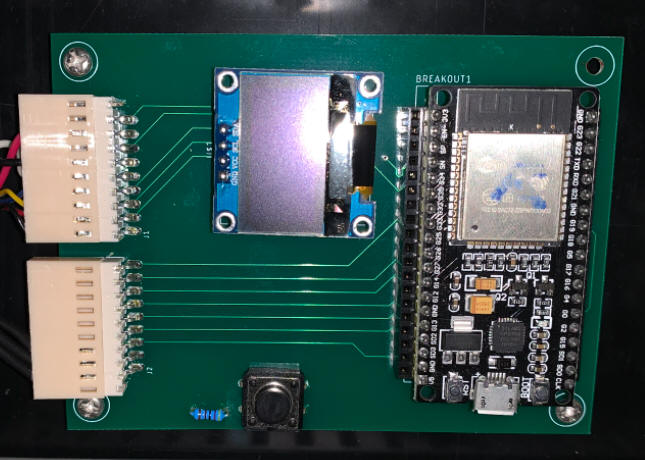

Folgendes Bild zeigt die
eingebaute Treiber-Steuerplatine in der letzten Cocktailmaschine:
Wie auf dem
Foto zu sehen ist, befindet sich auf der Platine ein Steckplatz für
einen Taster. Auf der vorrätigen Platine sind jedoch keine
Anschlüsse für den Taster vorhanden. Da die Kosten möglichst minimal
gehalten werden sollen, wird diese Platine dennoch verwendet und
nicht neu hergestellt. Der Taster wird eingenhändig an die Platine
angebracht und mit Leitungen mit dem ESP32 verdrahtet.
Auf
den foglenden Seiten wird das Layout und der Schaltplan dieser
Treiber-Steuerplatine aufgezeigt. Da die zwei anderen Platinen
vollständig vorhanden sind und keine Veränderungen vorgenommen
werden müssen, werden diese nicht mehr aufgeführt. |
