Portbelegungsplan

Hier wird beschrieben, wie die Schmitt-Trigger-Schaltung am Microcontrollerboard STM32F746G-DISCO angeschlossen wird. Hierzu werden die Arduino Uno V3 Connectors auf der Rückseite des Microcontrollerboards verwendet.

Microcontroller STM32F746G-DISCO:

Port	Belegung	Bemerkung
D7	Rechteck-Impuls	Ausgangssignal der Schmitt-Trigger-Schaltung
3V3	Vcc	Versorgungsspannung der Schmitt-Trigger-Schlatung
GND	Ground

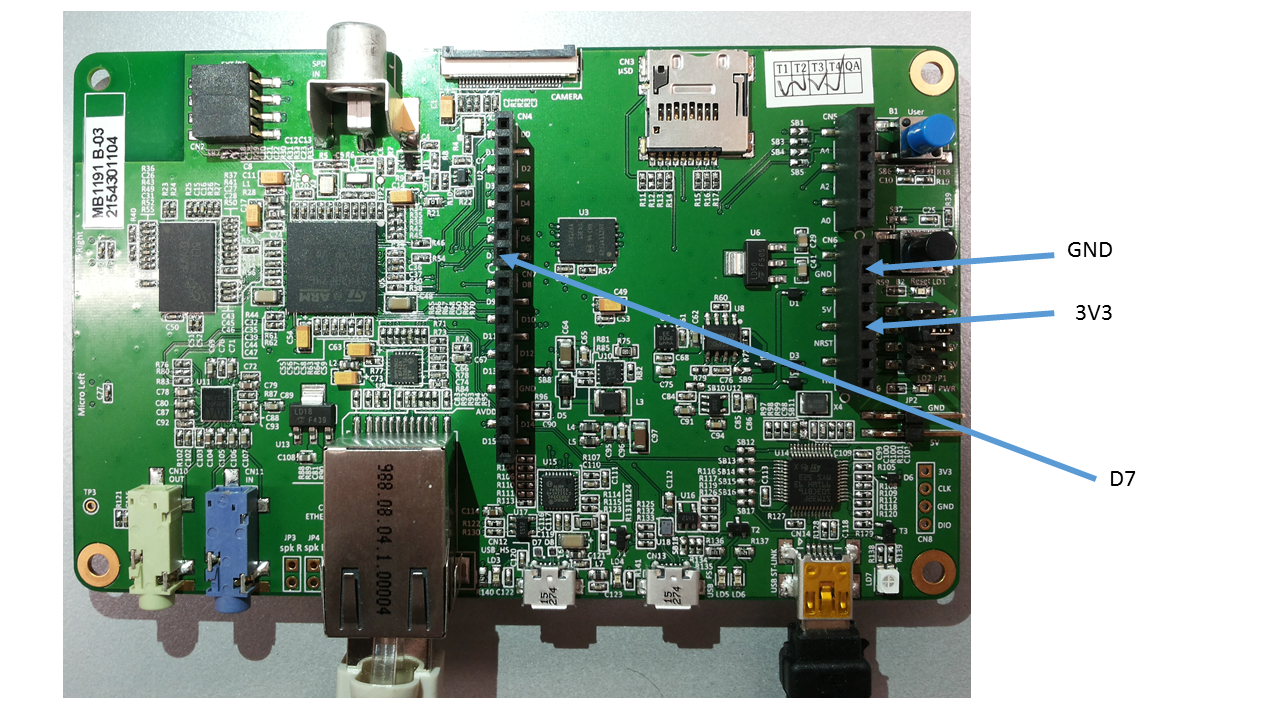

Zur Verdeutlichung des Belegungsplans dient folgende Abbildung:

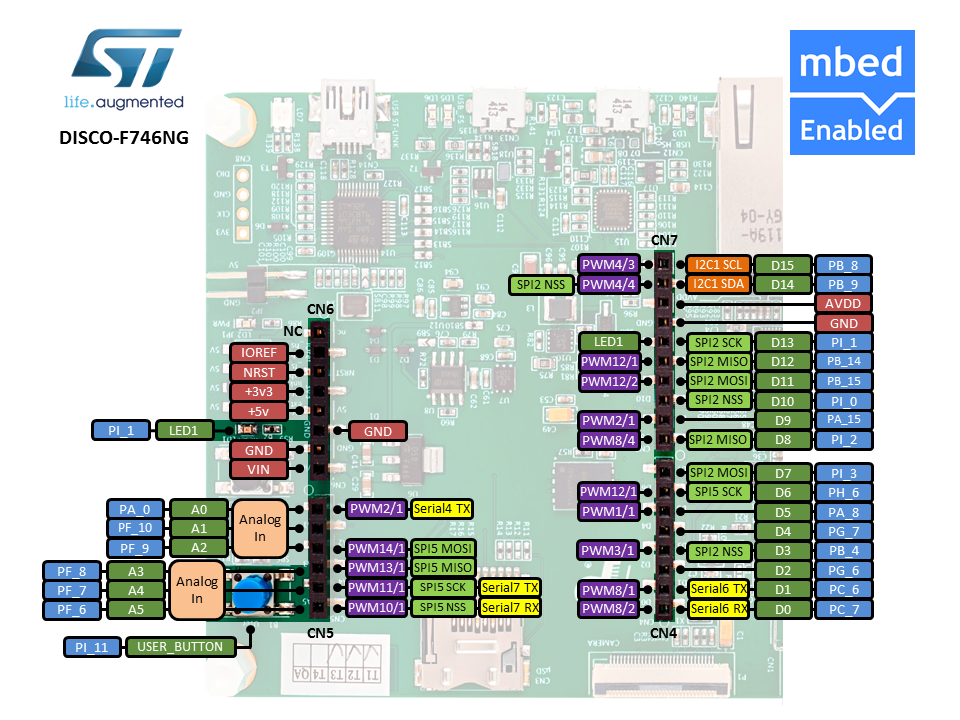

Für die Konfiguration der Hardware mit STMCubeMX ist es wichtig zu wissen, welche Pins der Arduino Uno V3 Connectors mit welchen Anschlüssen der CPU verbunden sind. Hierzu ist folgende Abbildung hilfreich:

Quelle: https://developer.mbed.org/platforms/ST-Discovery-F746NG/
