Konstruktion Gehäuse

Eine weitere -optionale- Aufgabe des Labors ist der Entwurf und die Konstruktion eines Gehäuses für die MixMaster-Platine.

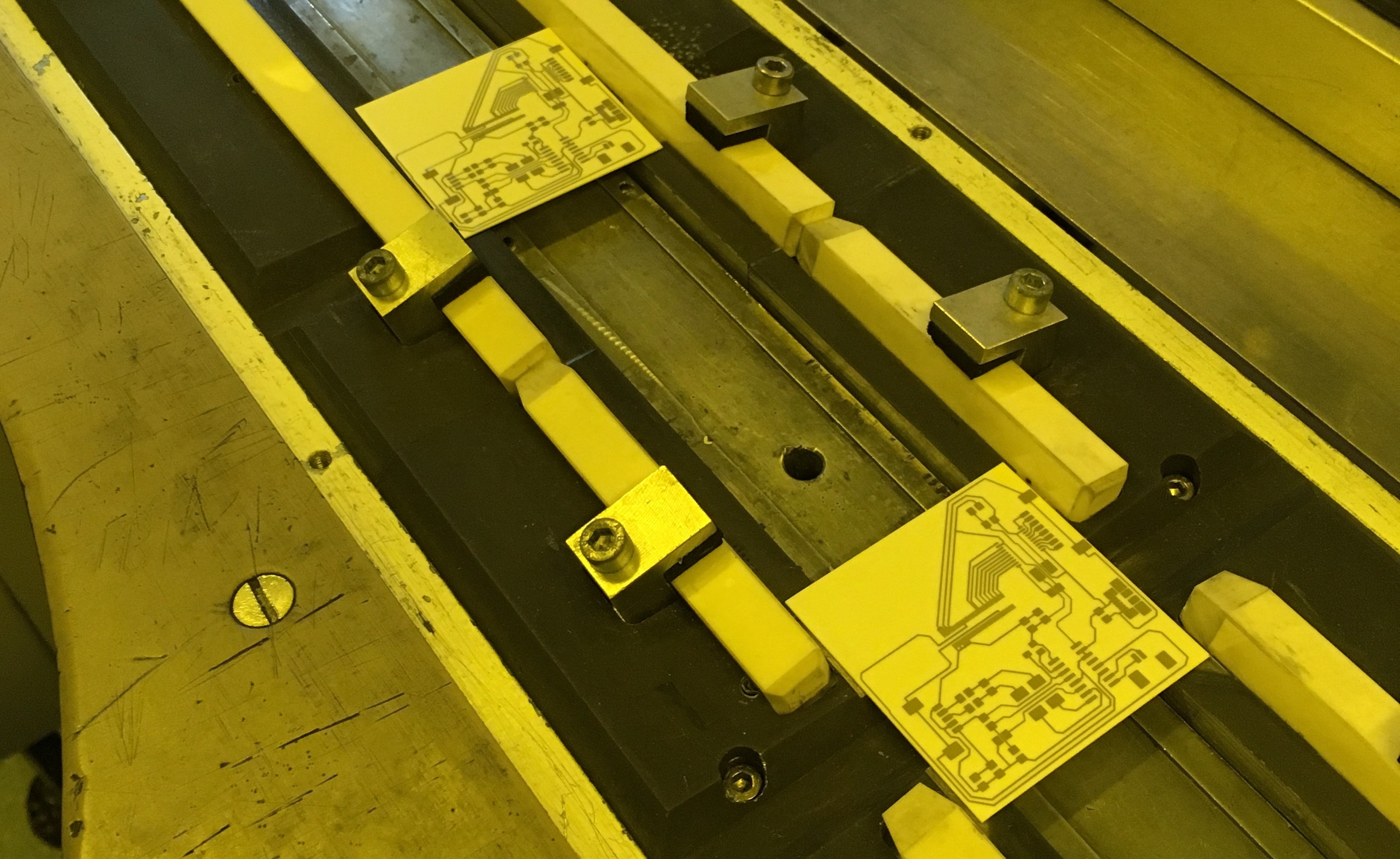

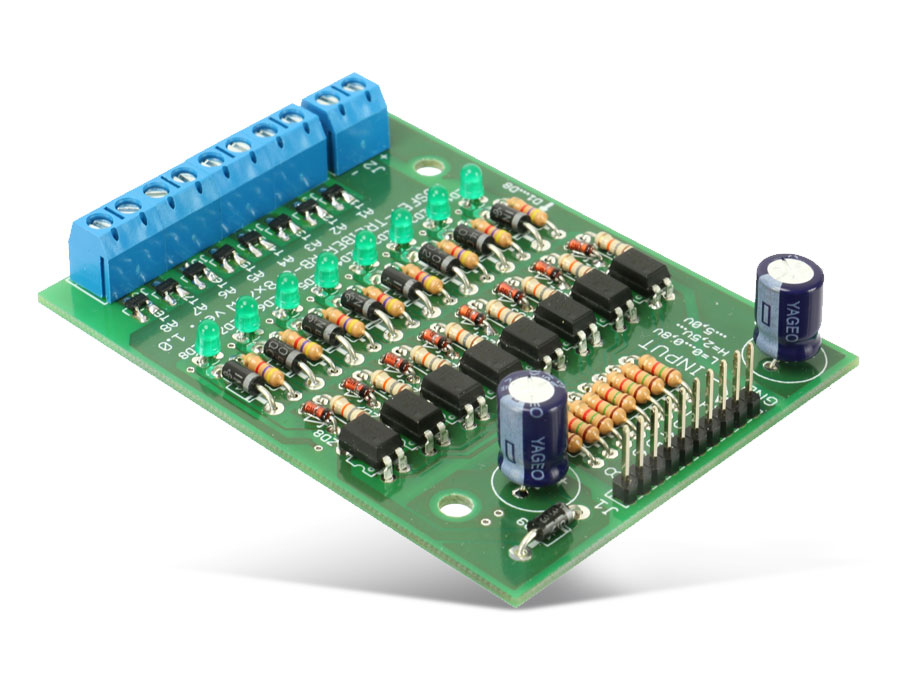

Wesentliche Bestandteile des elektrischen Systems sind die Mosfet-Treiber-Platine von Pollin und die im LMHS entwickelte Platine.	Pollin Mosfet-Treiber RB-8/8x100W	Keramiksubstrat nach Siebdruck

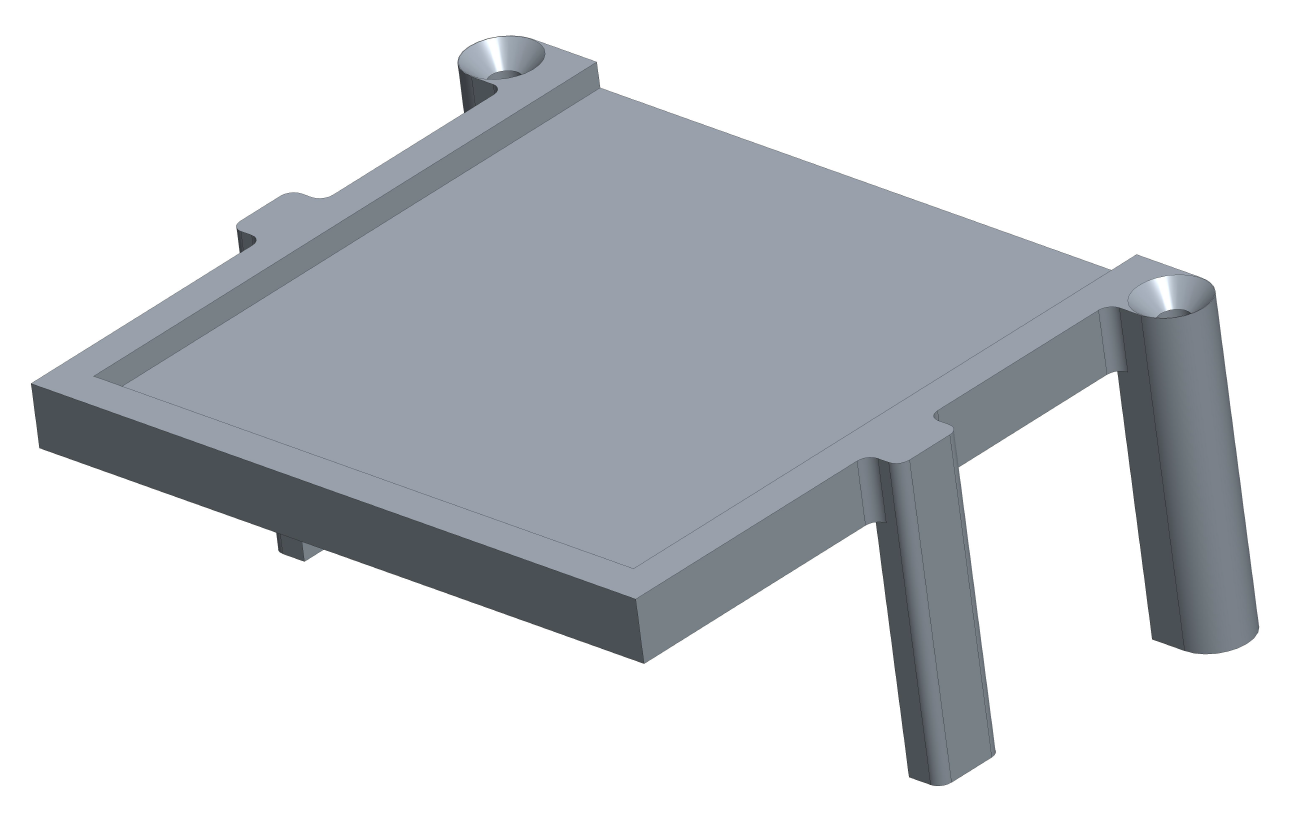

Um die Verbindung zwischen Relaisboard und der entwickelten Platine mechanisch zu entkoppeln, wird die die Platine auf einem Halter befestigt. Die Größe der Platine beträgt 2x2 Zoll. Der Halter wird mittels 3D-Druck gefertigt.	Platinenhalter

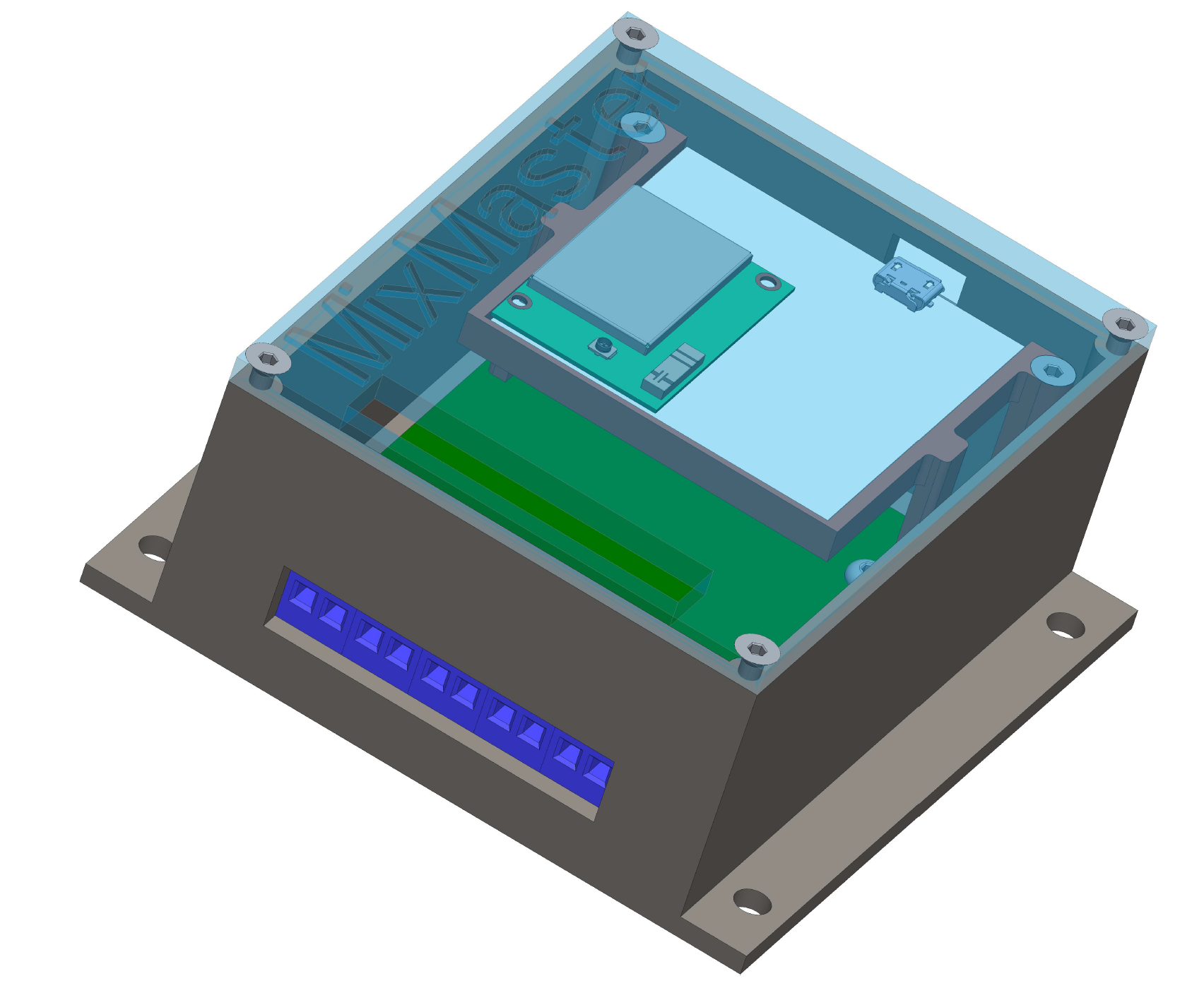

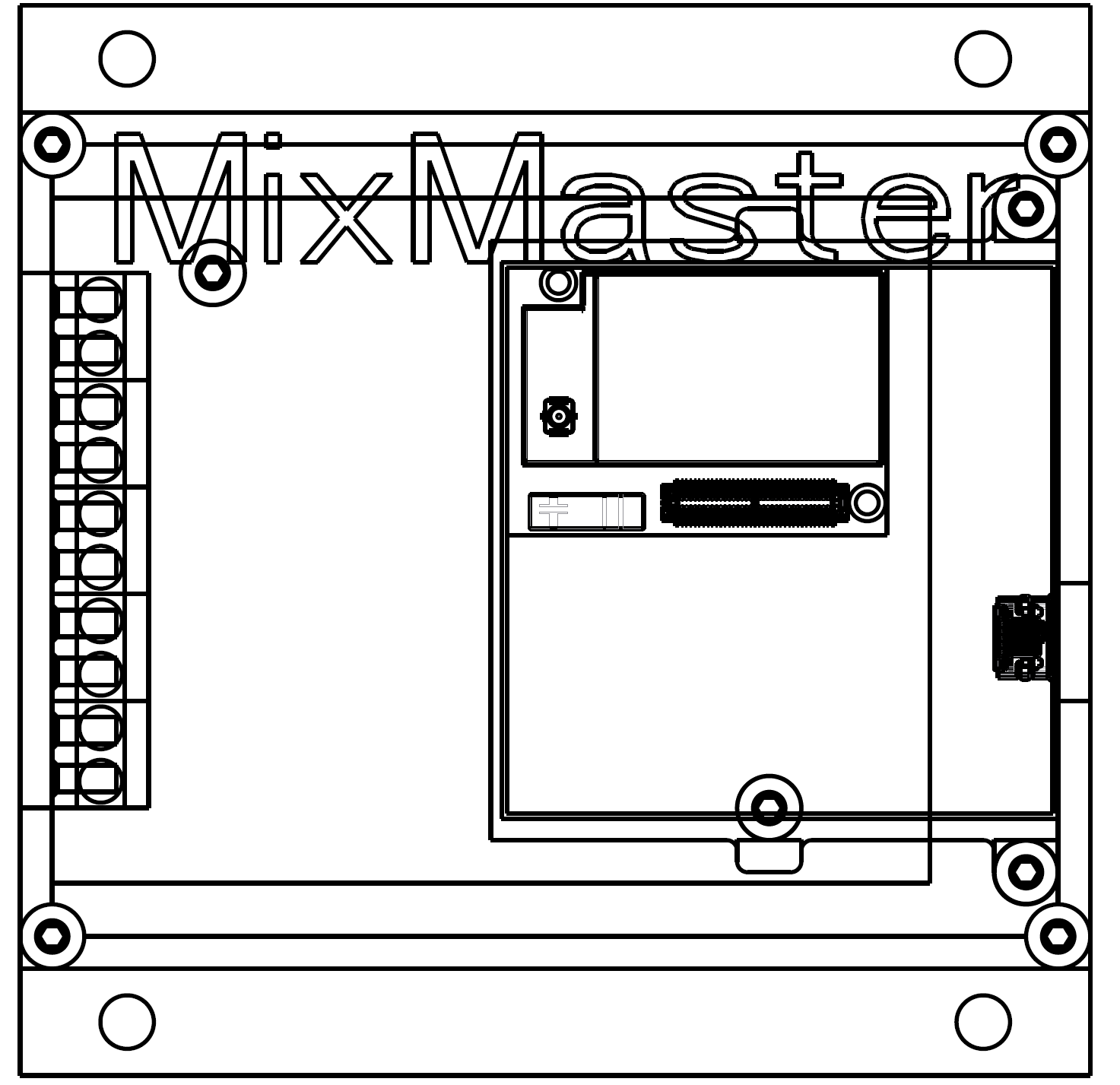

Um den gesamten Aufbau zu schützen, wird ein Gehäuse mittels CAD entworfen und anschließend auf einem 3D-Drucker gefertigt. Abschließend wird das Gehäuse mit einem gravierten Deckel aus Plexiglas verschlossen. Im Deckel befindet sich eine Öffnung, um einfach an den Verschraubungen der Kabel der Relais arbeiten zu können. Die Kabel werden über eine Öffnung am Gehäuse direkt an den Klemmungen der Mosfet-Treiber-Platine angeschlossen.	CAD Modell des Gehäuses	Drahtmodell des Gehäuses
