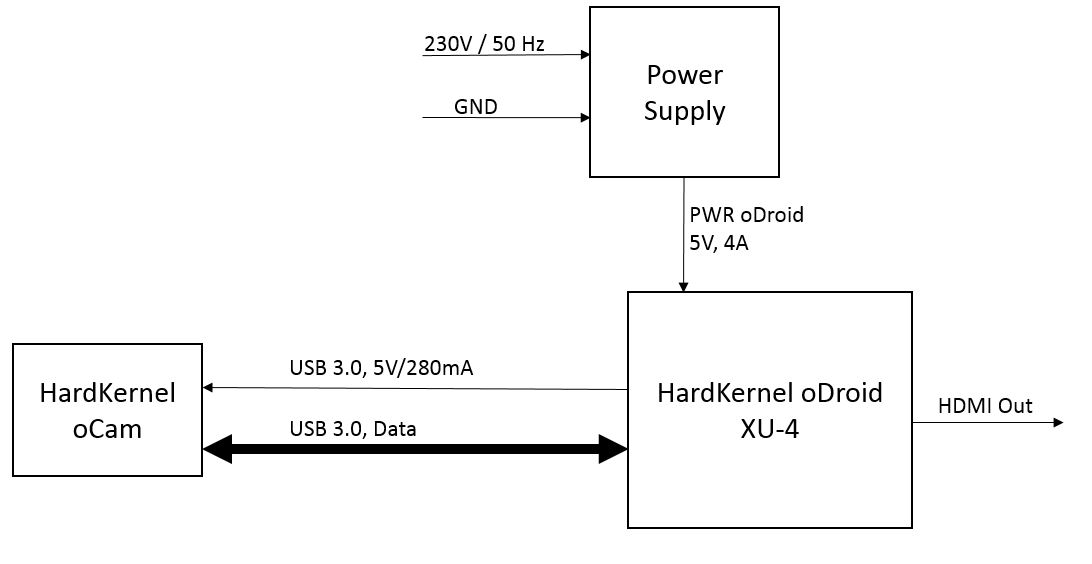

Blockschaltbild

Über das Netzteil kann der oDroid XU-4 an einer hierzulande üblichen 230V Steckdose betrieben werden. Das Linuxsystem benötigt für den Betrieb 5V und bis zu 4A für alle Komponenten. Eine USB 3.0 Verbindung zur oCam ermöglicht zum einen die Energieversorgung der Kamera (5V, max 280 mA), und zum anderen den Datenverkehr (SuperSpeed USB3.0 mit bis zu 500 MByte/s). Nach Erhalt und Verarbeitung eines Frames kann der HDMI-Ausgang genutzt werden um die aufgenommenen Bilder mithilfe eines auf Linux laufenden Programms darzustellen.
