Vorteile-Nachteile-Katalog
Vorteile-Nachteile-Katalog |
|
A Teilfunktion : E1el + S1mech verknüpfen |
A.1 digitales Handoszilloskop

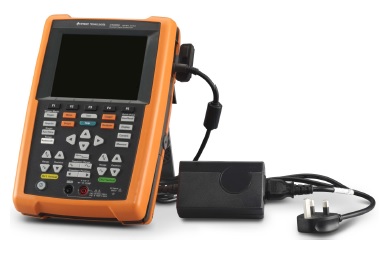

Abb. Nr. 1 : Keysight U1610/20A
| Vorteile: | Nachteile: |
| hohe Mobilität | Akku bei Dauerbetrieb schnell leer |
| Anti-Aliasing-Filter vorhanden | |
| FFT direkt ausführbar | |
| Ausgabe der Messwerte in .csv, .png, .raw |
A.2 stationäres digitales Oszilloskop
| Vorteile: | Nachteile: |
| Arbeitsplatz mit Oszilloskop und Signalgenerator | An 230V-Versorgungsnetz gebunden |
| Ausgabe der Messwerte in .csv, .png, .raw |
B Teilfunktion : E2el + S1el verknüpfen |
B.1 aktiver Tastkopf
| Vorteile: | Nachteile: |
| Sehr hohe Bandbreite | Tastkopf nicht vorhanden |
| Sehr präzise | teuer |
| geringer Eingangsspannungsbereich |
B.2 passiver Tastkopf
| Vorteile: | Nachteile: |
| keine Versorgungsspannung | Eine zu hohe ohmsche Belastung kann eine Dämpfung der Amplituden zur Folge haben |
| Hochohmige und niederohmige Tastköpfe | |
| Tastkopf vorhanden |
C Teilfunktion : E7el wandeln |
C.1 Digitalisierung und Quantisierung (zeit- und wertkontinuierlich zu zeit- und wertdiskret)

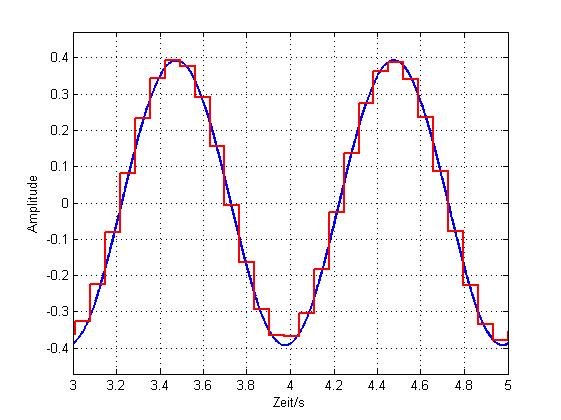

Abb. Nr. 5 : Beispiel für eine Puls-Code-Modulation (PCM)
| Vorteile: | Nachteile: |
| Verlustfrei kopierbar | Quantisierungsfehler |
| Mit Computerprogrammen auswertbar |
D Teilfunktion : E8el trennen |
D.1 Ausgabe als .csv-Datei
| Vorteile: | Nachteile: |
| Verarbeitung der Daten in Matlab möglich | - |
| Enthällt alle Messwerte wie sie im Oszilloskop aufgenommen wurden |
D.2 Ausgabe als .raw-Datei
| Vorteile: | Nachteile: |
| Bild aus Rohdaten | keine Auswertung in Matlab mehr möglich |
D.3 Ausgabe als .png-Datei
| Vorteile: | Nachteile: |
| verlustfreies Bild | keine Auswertung in Matlab mehr möglich |
E Teilfunktion : S9el + S13el verknüpfen |
E.1 Speichern als .csv-Datei
| Vorteile: | Nachteile: |
| In alle numerischen Programme einpflegbar | - |
| Verarbeitung auch in EXCEL möglich | |
| Archivierung der Daten -> Rekonstruktion der Daten jederzeit möglich |
E.2 Speichern als .mat-Datei
| Vorteile: | Nachteile: |
| Daten in Matlab ablegbar und Einbindung in Skript möglich | Nicht mit Maple zu öffnen |
E.3 Speichern als .png-Datei
| Vorteile: | Nachteile: |
| jederzeit einpflegbar in Schreibprogramme | keine Rekonstruktion der eigentlichen Daten möglich |
F Teilfunktion : S3el trennenG Teilfunktion : S2el + S11el verknüpfenH Teilfunktion : S12el + S4el verknüpfen |
F.1/G.1/H.1 Matlab
| Vorteile: | Nachteile: |
| Große Community | Teuer bei kommerzieller Nutzung |
| Alle möglichen Funktionen einbindbar | |
| Codeeinbindung aus anderen Sprachen wie C, C++, Java möglich |
F.2/G.2/H.2 Maple
| Vorteile: | Nachteile: |
| Alle möglichen Funktionen einbindbar | kleiner Funktionsumfang gegenüber Matlab |
F.3/G.3/H.3 VEE Pro62
| Vorteile: | Nachteile: |
| Signalgenererierung einfach realisierbar | Filterfunktionen teilweise beschränkt |
| Funktionseinbindung von Matlab möglich |
I Teilfunktion : S10el + S14el verknüpfen |
I.1 Speichern als .csv-Datei
| Vorteile: | Nachteile: |
| In alle numerischen Programme einpflegbar | - |
| Verarbeitung auch in EXCEL möglich | |
| Archivierung der Daten -> Rekonstruktion der Daten jederzeit möglich |
I.2 Speichern als .mat-Datei
| Vorteile: | Nachteile: |
| Daten in Matlab ablegbar und Einbindung in Skript möglich | Nicht mit Maple zu öffnen |
I.3 Speichern als .png-Datei
| Vorteile: | Nachteile: |
| jederzeit einpflegbar in Schreibprogramme | keine Rekonstruktion der eigentlichen Daten möglich |
|
|
