Aufnahme der
Signale direkt an den Elektroden am Menschen
Versuchsdurchführung:
14.10.2016

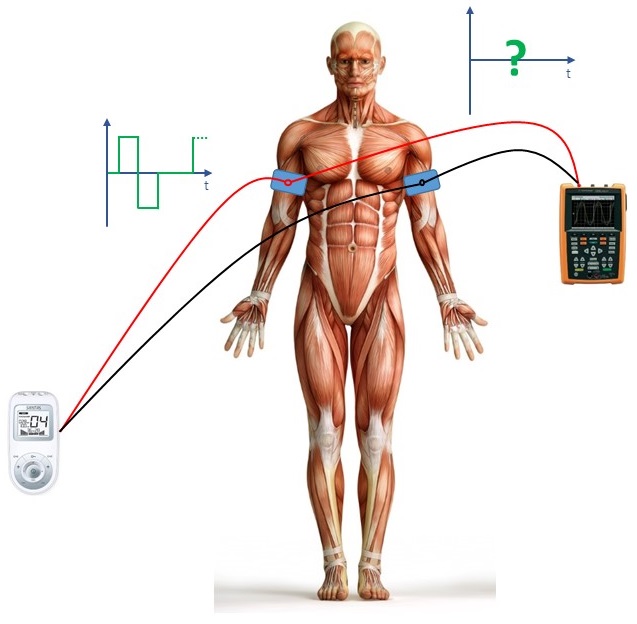

Versuchsaufbau:

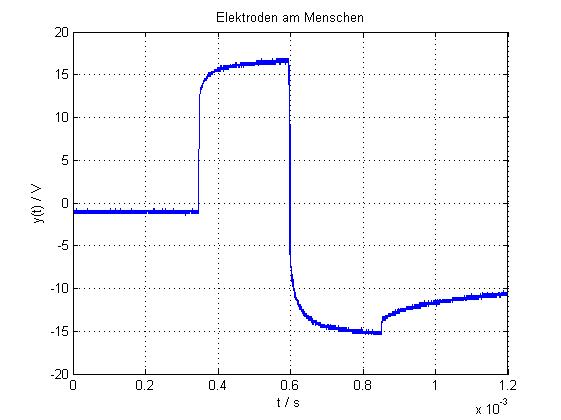

Versuchsergebnis:
Auf eine Animation wurde an dieser Stelle verzichtet, da die
periodische Forsetzung dieses Signales y(t) keine sinnvoll
darstellbaren Werte liefern würde (Impulspause beträgt ein
Hundertfaches der Impulsdauer).
Abtastfrequenz fa
= 1 MHz
Anzahl Messwerte n = 1200
Zu Erkennen ist die Systemantwort y(t) auf das in
Versuch 4 aufgezeigte bipolare Rechtecksignal x(t).
