Test des Systems

1. Versuchsbeschreibung:

Der Schlitten der Kamera-Schiene wird mit verschiedenen Geschwindigkeiten (von 0 bis 3000 mm/min) hin und hergefahren. Dabei wird der Wert des Counters notiert.

2. Datentabelle:

Versuchsnummer	Verfahrrichtung	Verfahrgeschwindigkeit in mm/min	Counterwert
1	Rechtslauf	300	1415
2	Linkslauf	300	1415
3	Rechtslauf	600	1415
4	Linkslauf	600	1414
5	Rechtslauf	900	1416
6	Linkslauf	900	1415
7	Rechtslauf	1200	1414
8	Linkslauf	1200	1413
9	Rechtslauf	1500	1415
10	Linkslauf	1500	1415
11	Rechtslauf	1800	1415
12	Linkslauf	1800	1414
13	Rechtslauf	2100	1416
14	Linkslauf	2100	1415
15	Rechtslauf	2400	1416
16	Linkslauf	2400	1416
17	Rechtslauf	2700	1417
18	Linkslauf	2700	1415
19	Rechtslauf	3000	1416
20	Linkslauf	3000	1415

3. Auswertung:

3.1. Mittelwert und Standardabweichung:

Minimaler Wert: 1413

Maximaler Wert: 1417

Mittelwert: 1415,1

Standardabweichung: 0,89

3.2. Verteilung:

Untere Spezifikationsgrenze: 1410

Obere Spezifikationsgrenze: 1420

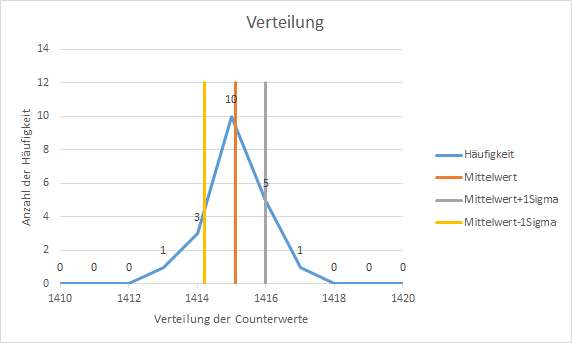

Verteilungsdiagramm:

3.3. Fähigkeit-Untersuchung:

Cpk = 1,835

Cp = 1,873

Den oben gennanten Kennzahlen nach ist die Einrichtung zur Messung der Position bei den vorgegebenen Grenzen fähig.

Im Folgenden kann die Auswertungsdatei heruntergeladen werden: Auswertung der Messreihen.zip
