Funktionsstruktur / Blockschaltbild

  - Für dieses Projekt wurde keine Funktionstruktur erstellt.  Eine Systemübersicht bietet das Blockschaltbild -

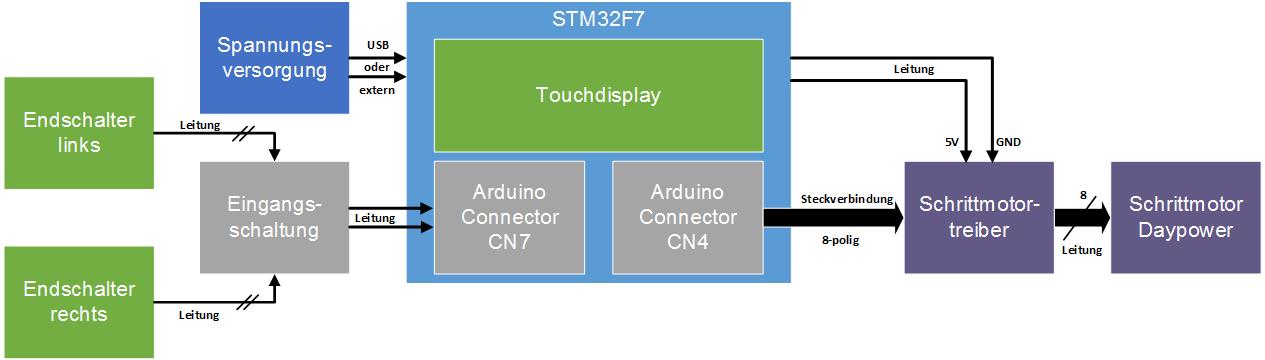

Das nachfolgende Blockschaltbild gibt den aktuellen Aufbau wieder:

Um den Schrittmotor sowie die Endschalter einfacher und eleganter an das Board anzubinden wird eine Platine mit dem Schrittmotortreiber sowie der Eingangschaltung für die Endschalter entwickelt.

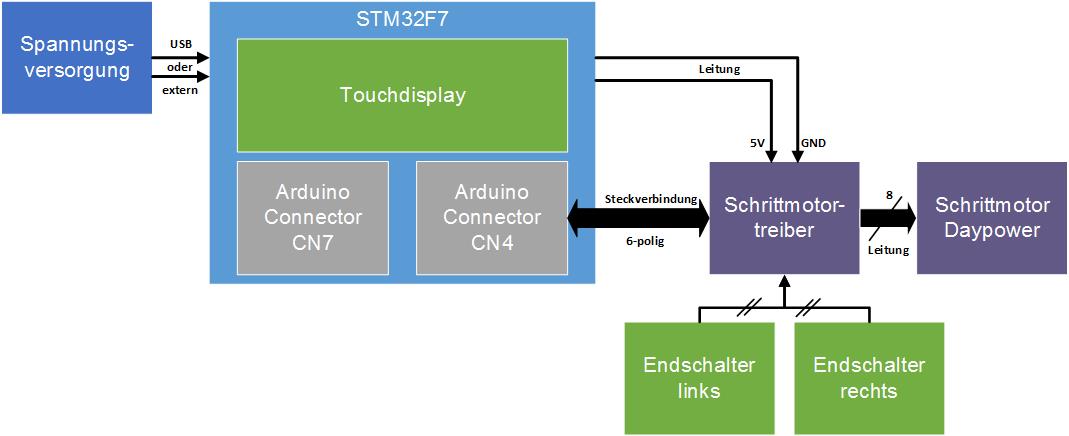

Das System würde dann wie folgt aussehen:
