Stand der Technik

Ausgangszustand:

Der Mixmaster wurde in keinem schönen und nicht funktionsfähigen Zustand vorgefunden. Jedoch wurde er schon erfolgreich getestet. Deshalb sollte der alte Zustand wieder in Betrieb genommen werden. Dieser Aufgabe nahmen wir uns an.

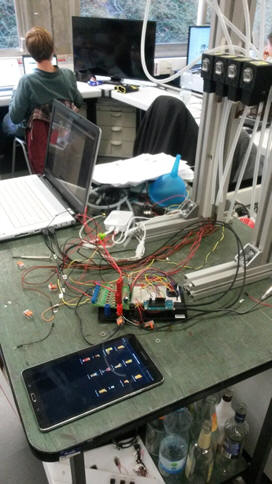

Folgendes Bild zeigt den Zustand, wie der Mixmaster vorgefunden wurde.

Endzustand:

Der Edison wurde wieder in das WLan eingebunden und die App mit diesem verbunden. Nachdem die Verkabelung sichergestellt war, wurde der MixMaster erfolgreich in Betrieb genommen.
Die Ventile öffneten und schlossen sich, wie es vorgesehen war. Anschließend wurde der Platz noch aufgeräumt. Und der MixMaster optimiert.

Folgende Bilder zeigen den Arbeitsbereich des Mixmasters nach unserer Arbeit:

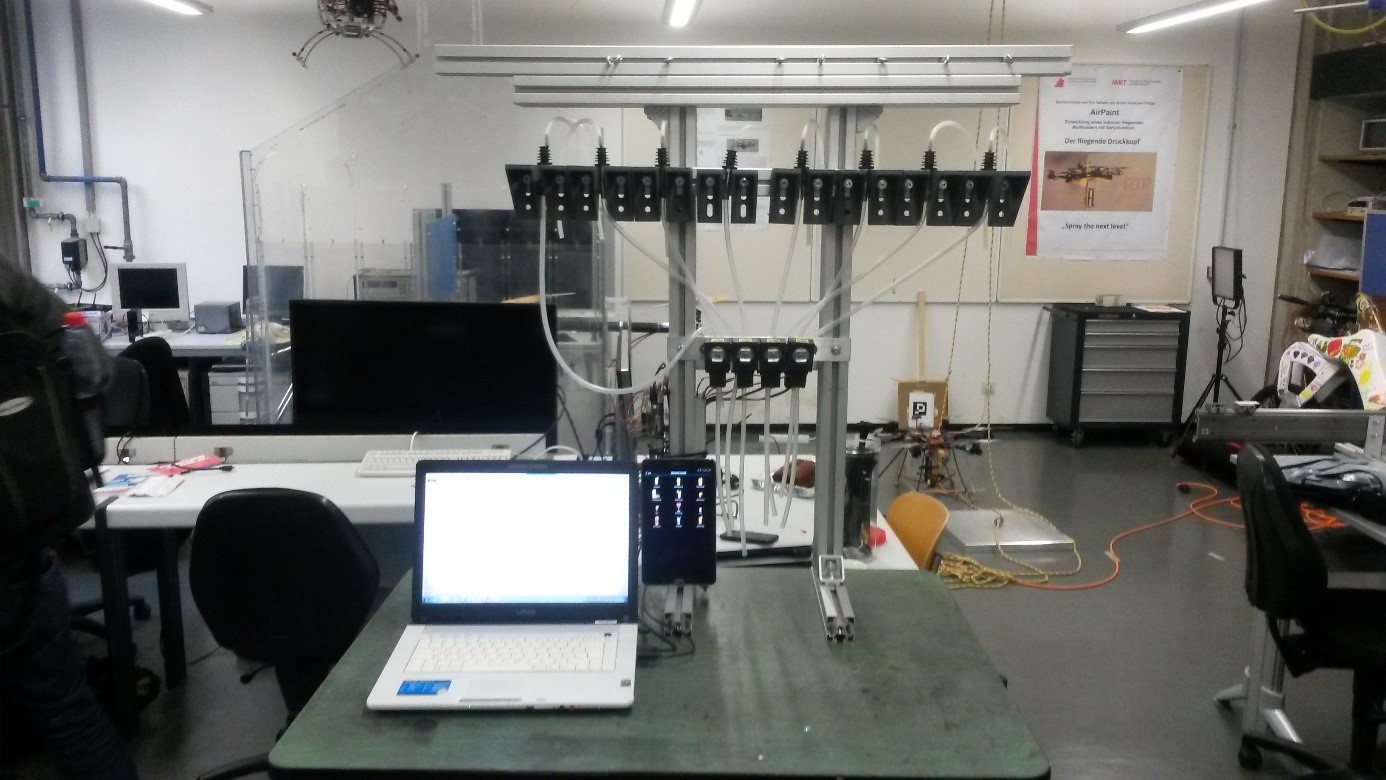

Aufgeräumter Arbeitsplatz von vorne:

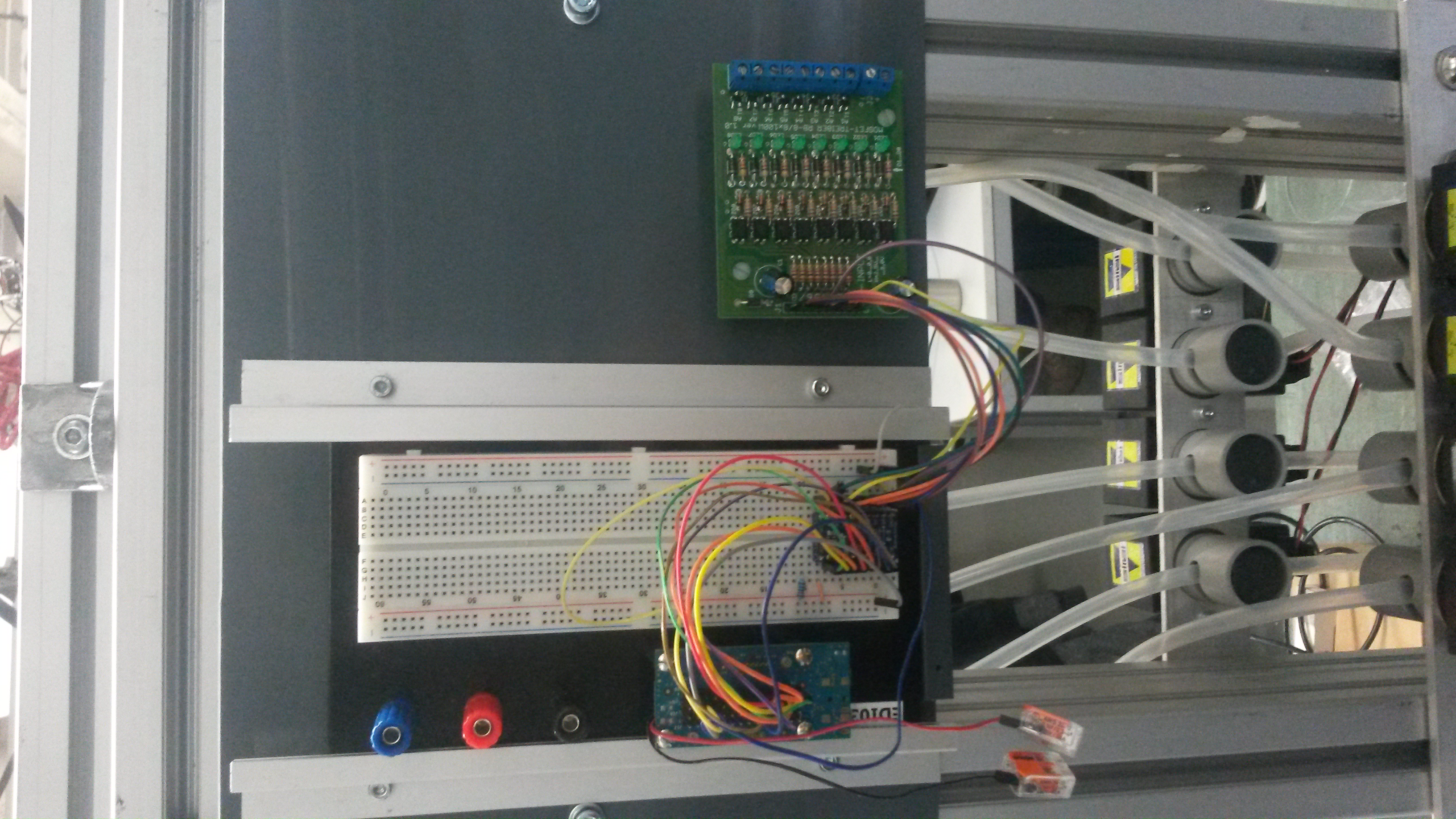

Auf der Rückseite des MixMasters wurde eine Vorrichtung montiert die es erlaubt, schnell und einfach verschiedene Controller an den MOSFET-Treiber anzuschließen.
Diese Schnittstellen können einfach in die Schienenhalterung eingeschoben werden.

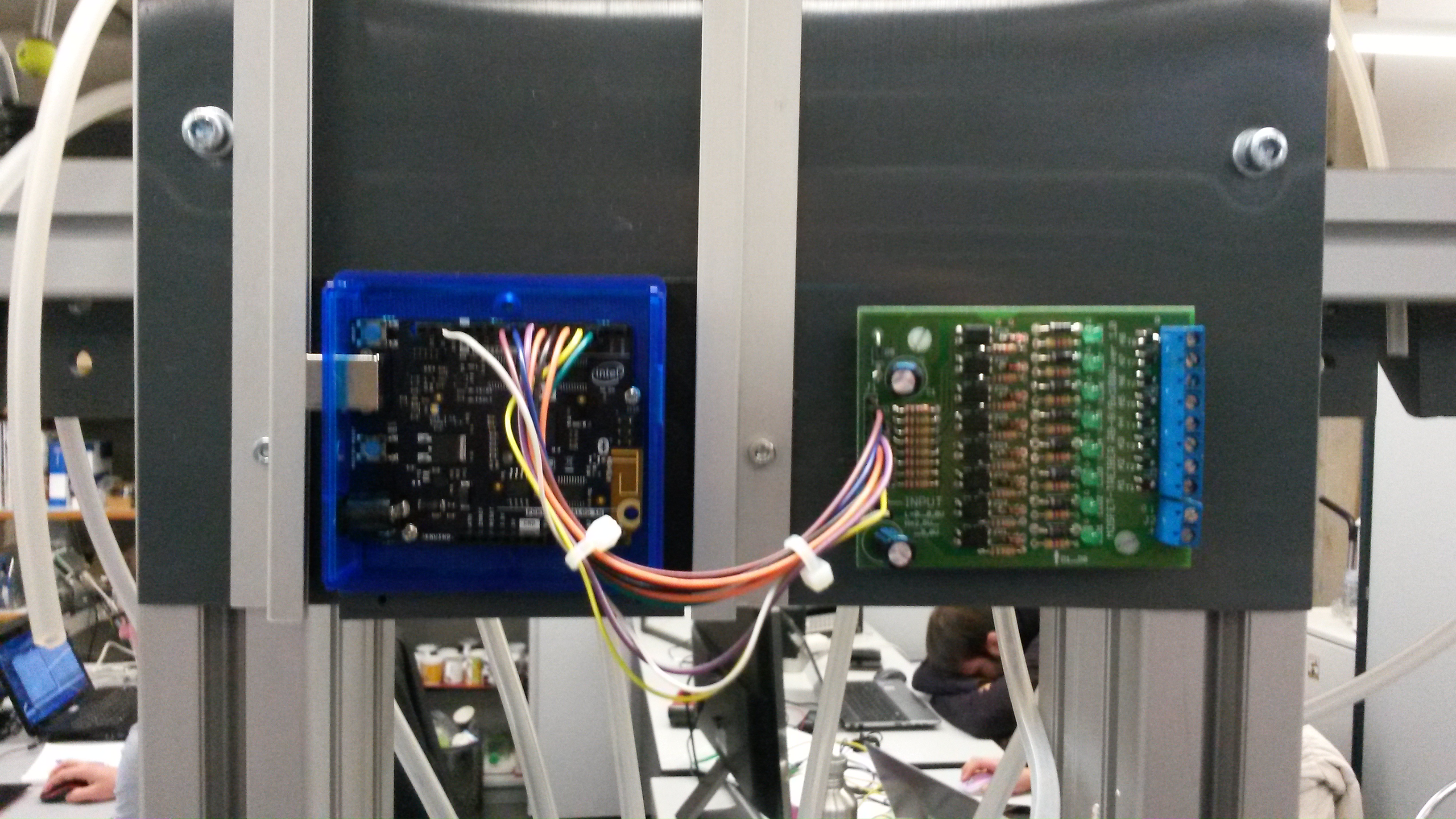

Intel Edison Board:

Genuino101 Board:

Bluetooth Low Energy Mikrocontroller:

Aktuell gibt es eine Vielzahl von Möglichkeiten Daten kabellos zu übertragen. Grundsätzlich gibt es vor allem WLAN, Bluetooth und Bluetooth Low Energy. Bluetooth sendet im Gegensatz zu WLAN Ping-Signale in kürzeren Intervallen,
während Bluetooth Low Energy einen deutlich geringeren Stromverbrauch, sowie geringere Kosten aufweist. Im Folgenden sind BLE unterstützende Mikrocontroller aufgeführt.

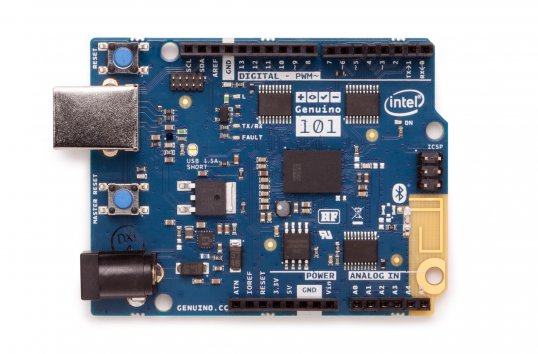

Genuino101:

Quelle: https://store.arduino.cc/bmz_cache/1/10edad78915a941ae416174b5cf98e9f.image.538x354.jpg  (abgerufen am 24.10.2016)

Abb. Nr. 1  :    - Genuino 101 -

Der Genuino101 unterstützt das BLE-Kommunikationsprotokoll und verfügt über alle Vorteile des Intel Curie Mikrocontrollers wie einen x86-Quark-Core und einen 32-bit ARC-Core. Dieser Mikrocontroller lässt sich zudem einfach mit der Arduino-IDE programmieren.

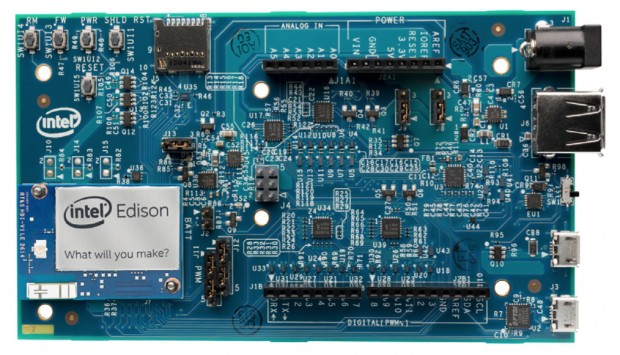

Intel Edison:

Quelle: http://scr3.golem.de/screenshots/1409/IntelEdison/thumb620/05_edison_arduino.jpg   (abgerufen am 24.10.2016)

Abb. Nr. 2  :    - Intel Edison -

Der Intel Edison besitzt einen Dual-Core-Atom Prozessor auf Basis der Silvermount-Atom-Mikroarchitektur und eine Quark-CPU.
Dieser Mikrocontroller lässt sich zudem einfach mit der Arduino-IDE programmieren.

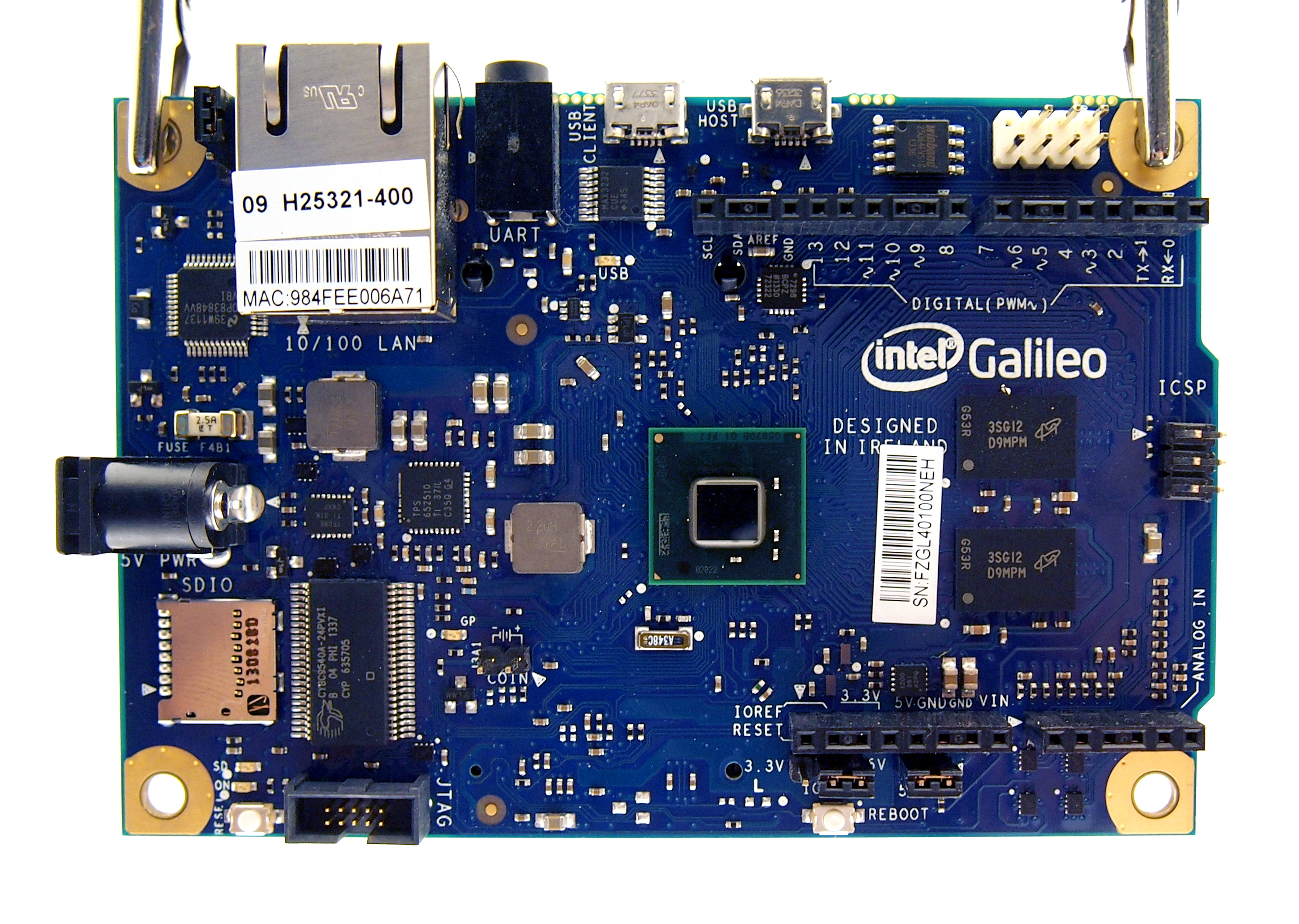

Intel Galileo:

Quelle: https://upload.wikimedia.org/wikipedia/commons/1/15/Embedded_World_2014_Intel_Galileo_01.jpg  (abgerufen am 24.10.2016)

Abb. Nr. 3  :    - Intel Galileo -

Der Intel Edison ist eine bessere Version des Intel Galileo.
