Ausarbeitung

Inbetriebnahme:

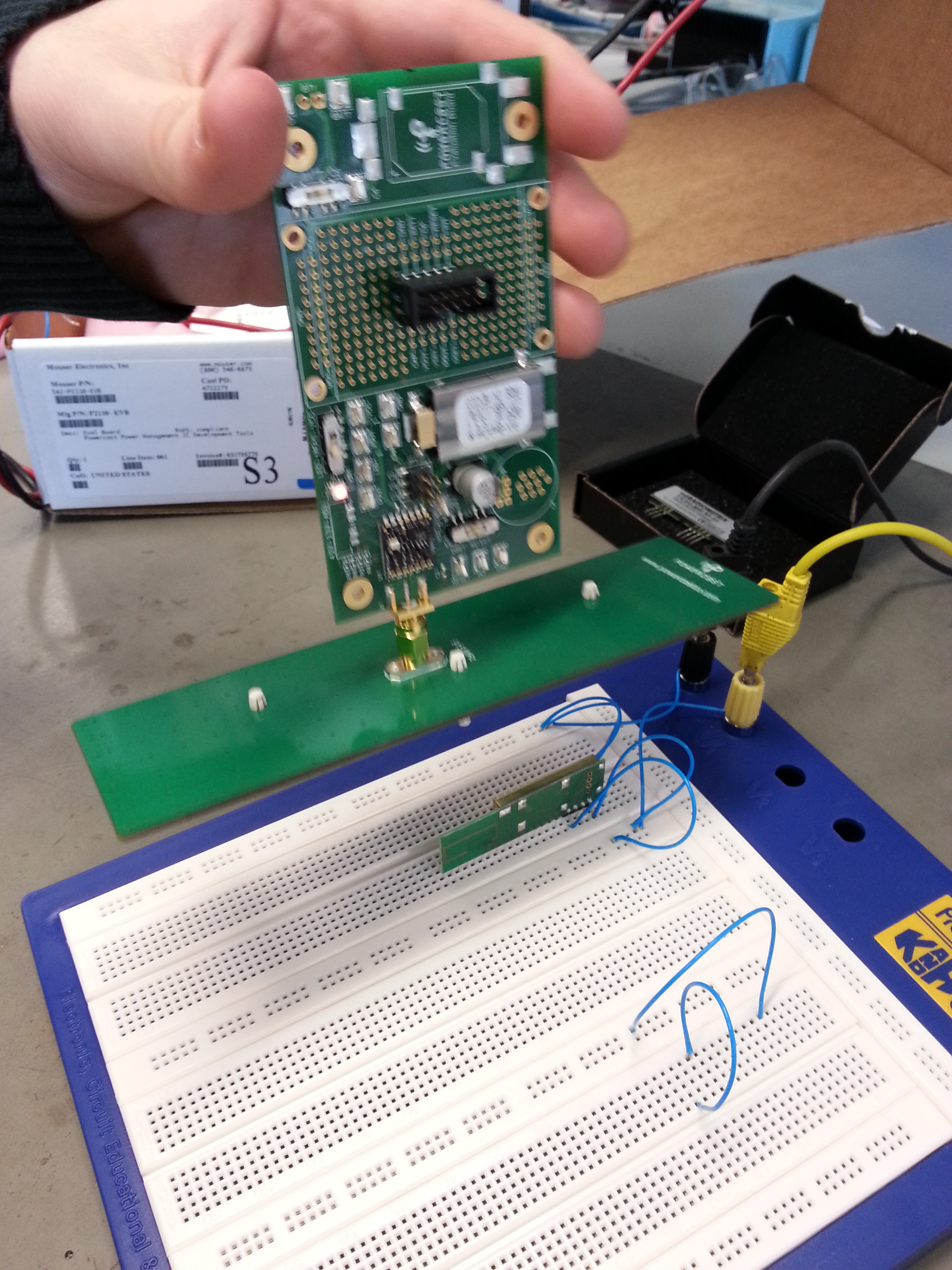

• Aufbau auf Steckbrett

• Spannungsversorgung der Sender über Labornetzteil

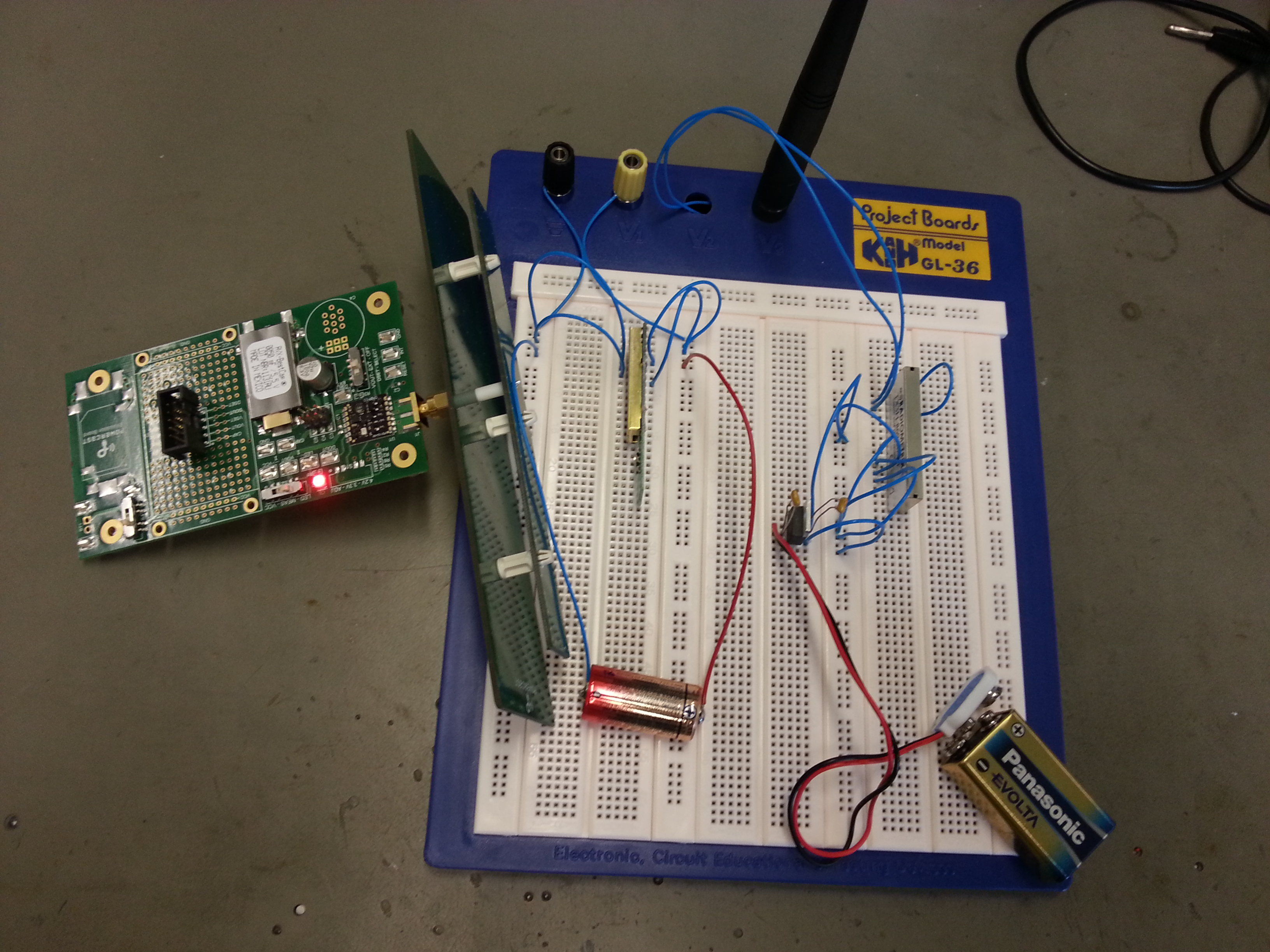

• Für mobilen Einsatz: Spannungsversorgung über Batterien (9V mit Spannungsregler, bzw 3V)

Versuchsplan:

Potentialanalyse anhand folgender Parameter:

Versuchsdurchführung:

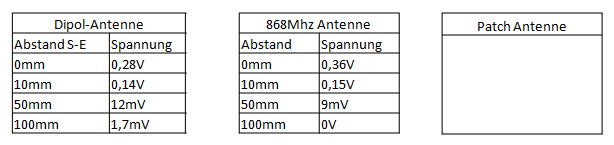

1. Einfluss Antennentyp:

3 Antennentypen:

Dipol-Antenne, Patch-Antenne, 868Mhz-Antenne

Messreihe mit 25mW-Sender:

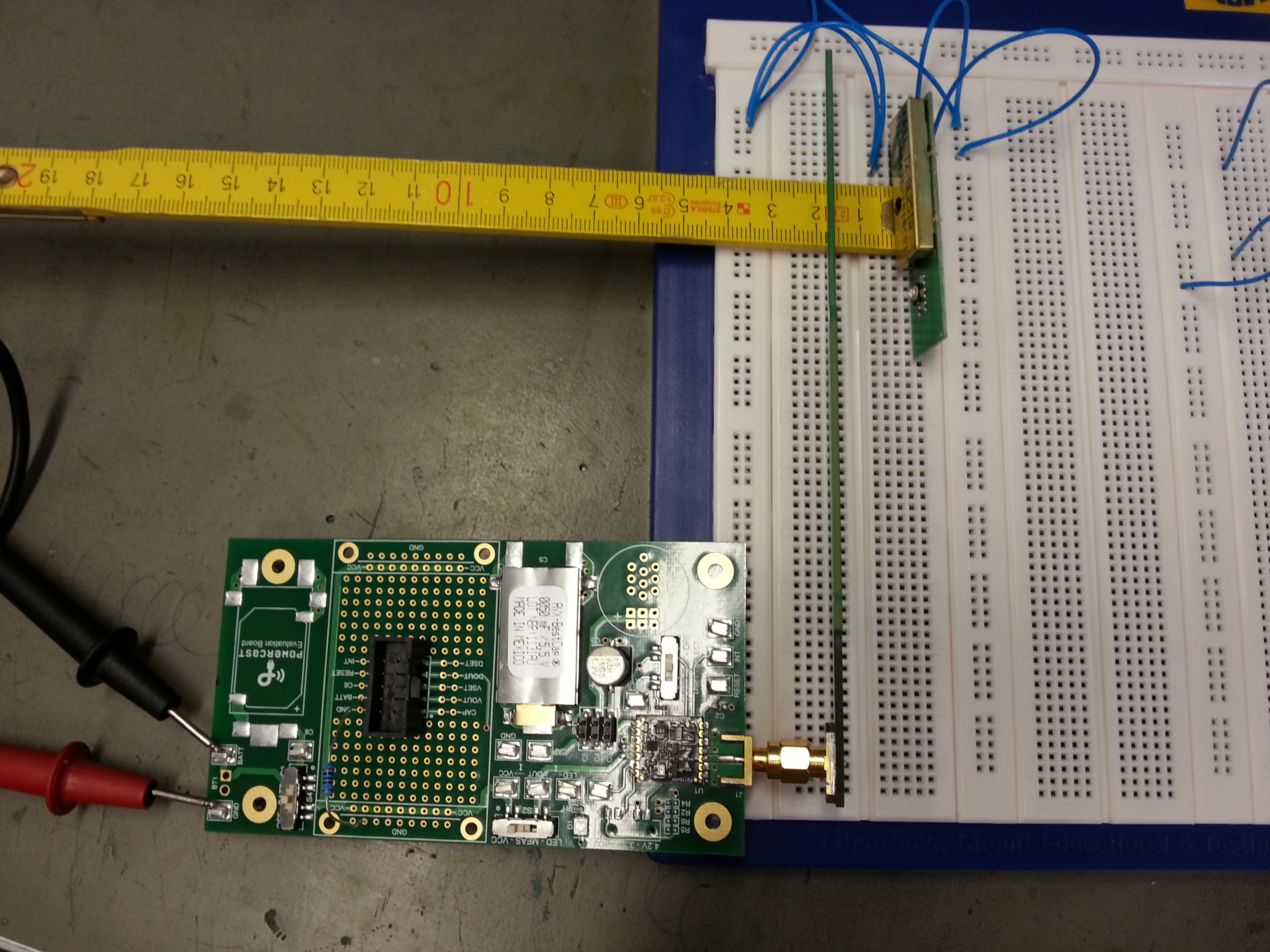

100Ω Lastwiderstand, Spannungsmessung über Lastwiderstand, Entfernung Sender – Empfänger schrittweise erhöhen

Ergebnis:

--> Dipol-Antenne (Empfehlung Powercast) zeigt bestes Ergebnis

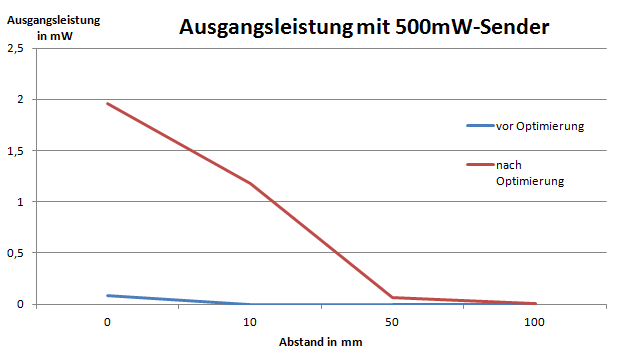

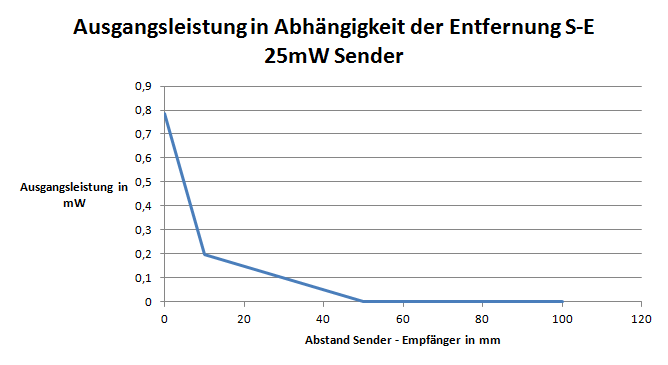

2. Entfernungsmessungen:

Versuchsbedingungen:

Dipol-Antenne, 100Ω Lastwiderstand, Spannungsmessung über Last, Umrechnung P=U²/R

Optimiert wurde dabei die Antennenanbindung

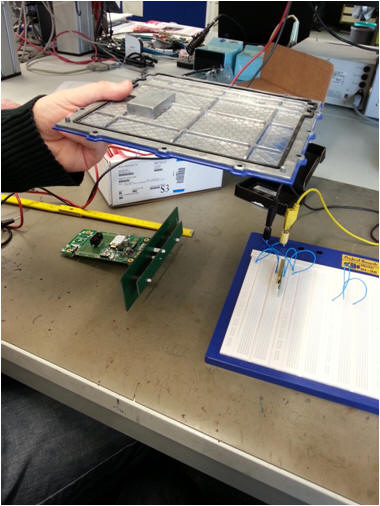

Versuch: Reichweitenerhöhung durch Führung der Funkwellen

--> leichte Reichweitenerhöhung beobachtbar, jedoch geringer als Länge der Metallplatte

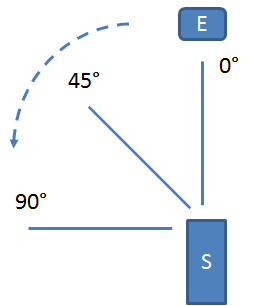

3. Ausrichtung Sender - Empfänger

Gemessen wurde die Ladezeit eines 1mF Kondensators auf der

Empfängerplatine mit einem Osziloskop, bei verschiedenen Winkelstellungen

zwischen Sender und Empfänger

Richtung	Ladezeit
0°	17s
45°	30s
90°	1000s

Versuchsauswertung:

à Versuchsaufbau für Einsatz auf Baustelle/ am Kran ungeeignet

Ausblick:
