Vorteile-Nachteile-Katalog
Vorteile-Nachteile-Katalog |
|
A Teilfunktion : Linears verfahren |
A.1 - Linearführung -
DryLin® W Linearführung mit Schlitten
Abb. Nr. A1: -WS-20-80-2200 ungebohrt-
| Vorteile: | Nachteile: |
| bis zu 4 Meter Verfahrweg möglich | |
| kein Schmieren der Lager nötig, da Kunststoffgleitlager -> saubere Finger, ... | |
| günstig | |
| elektrisches bewegen umsetzbar | |
| geräuschlos |
DryLin® SLW
Abb.
Nr. A2:
-SLW-0630-300-
| Vorteile: | Nachteile: |
| maximal 300mm Länge möglich | |
| Welle muss geschmiert werden | |
| teurer | |
| elektrisches bewegen sehr einfach umsetzbar | |
| macht Geräusche |
B Teilfunktion : Linearer Antrieb |
B.1 - Antrieb für Linearführung-
DOGA DC-Getriebemotor
Abb. Nr. B1: - DO31938622B00/4026 -
| Vorteile: | Nachteile: |
| 12 V Energieversorgung | |
| 8 Nm Nennmoment | |
| 45 U/min | |
| kleiner Bauraum (90° zwischen Ein- u. Ausgangswelle) |
B.2 - Antrieb für Linearführung-
Abb. Nr. B2: - 234348 - 62 -
| Vorteile: | Nachteile: |
| 12 V Energieversorgung | |
| 1,17 Nm Nennmoment | |
| 11 U/min | |
| 80mm länge großer Bauraum |
C Teilfunktion : Kraftübertragung lineares Verfahren |
C.1 - Zahnriemen-
HDT-Profil M5 15mm
| Vorteile: | Nachteile: |
| 312 Nm zul. Riemenkraft | |
| Schmierungsfrei | |
| flexible Länge möglich | |
| geräuschlos |
C.2 - Zahnstange-
Zahnstangen C45KG
| Vorteile: | Nachteile: |
| große Kräfte möglich | |
| muss geschmiert werden | |
| flexieble Länge möglich | |
| macht Geräusche |
D Teilfunktion : Pan/Tilt Lagerung |
D.1 Rundtischgleitlager
PRT-01-30-TO-ST

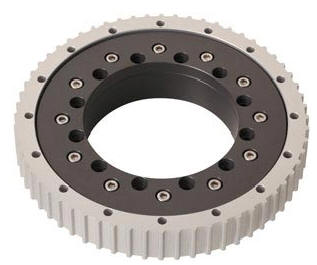

Abb. Nr. D1: - PRT-01-30-TO-ST -
| Vorteile: | Nachteile: |
| kompakte Abmessungen | keine hohen Drehzahlen möglich, für Kameraschwenks aber auch nicht notwendig |
| Schmierungsfrei | |
| integriertes Zahnrad in der Aussenschale | |
| leicht |
D.2 Fest-Los-Lagerung mit Kugellagern
Fest-Los-Lagerung
| Vorteile: | Nachteile: |
| hohe Drehzahlen möglich | mehrere Einzelteile, dadurch höherer Aufwand |
| hohe Kräfte zulässig | muss geschmiert werden |
| Kurzhub | |
E Teilfunktion : Pan/Tilt Servomotoren |
D.1 STO 960hmg
STO 960hmg
| Vorteile: | Nachteile: |
| Spezielles Servo für Pan/Tilt Kamerabewegungen | kein deutscher Händler |
| hohes Drehmoment (1,6 Nm)-->auch für schwere Kameras geeignet | Geräuschentwicklung |
| Schnell (0,13 Sekunden auf 60°) | teuerer als Konkurrenzprodukt |

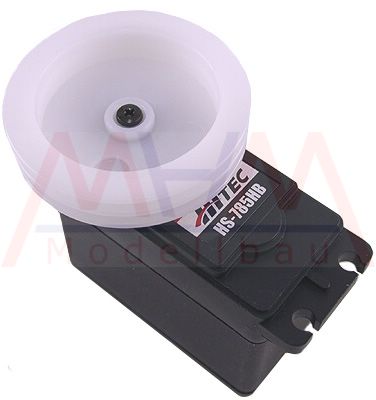

E.2 - Hitec HS-785HB
| Vorteile: | Nachteile: |
| deutscher Händler | geringeres Drehmoment für leichte Kameras aber noch ausreichend |
| günstiger als Konkurrenzprodukt | langsam (1,38 Sekunden auf 60°) |
| Geräuschentwicklung | |
| Ausgelegt für Segelwinden, eventuell nicht geeignet für "saubere" Kameraschwenks |
|
|
