Ausarbeitung

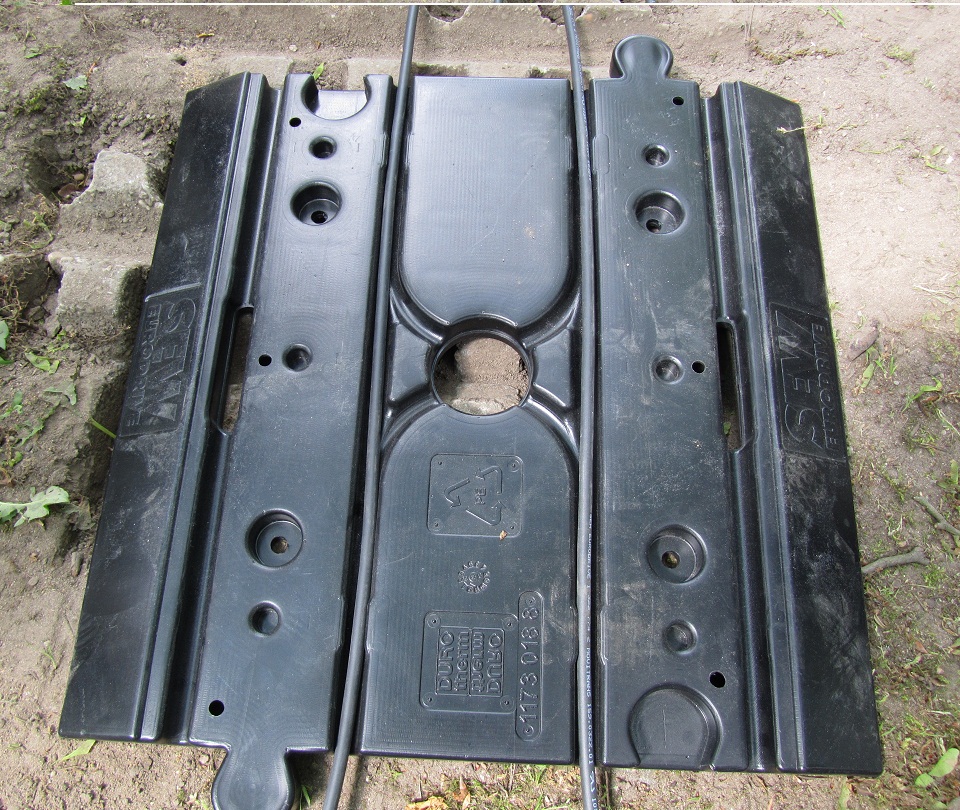

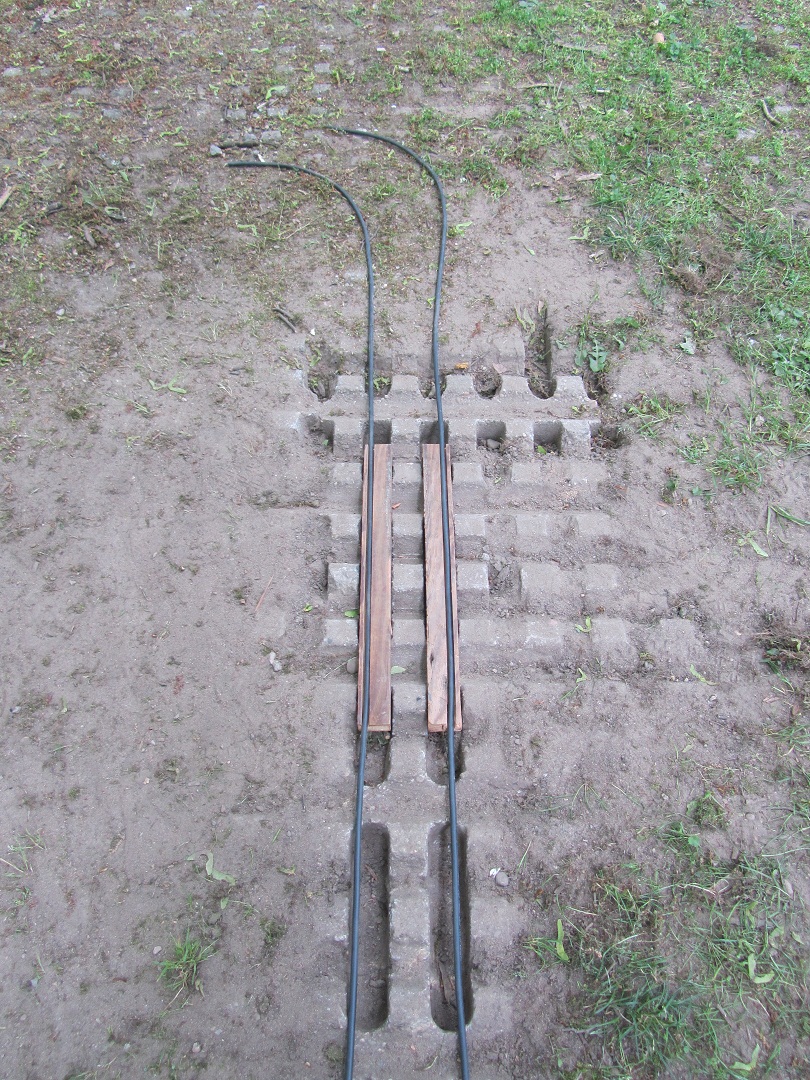

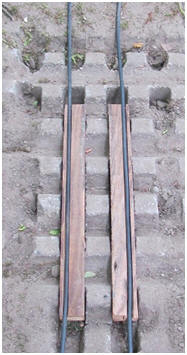

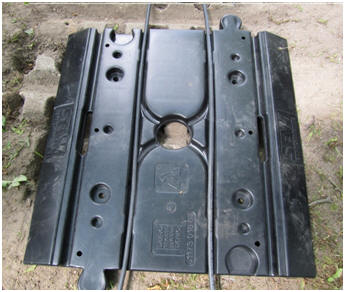

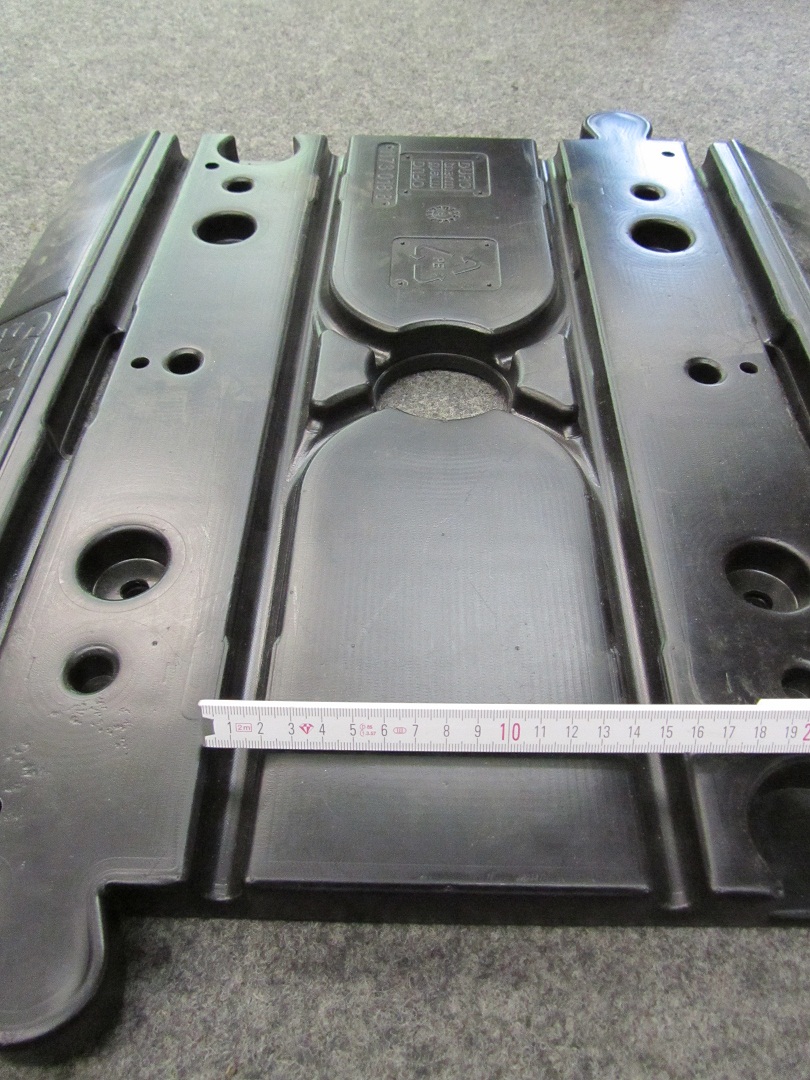

Verlegung der Linienleiter

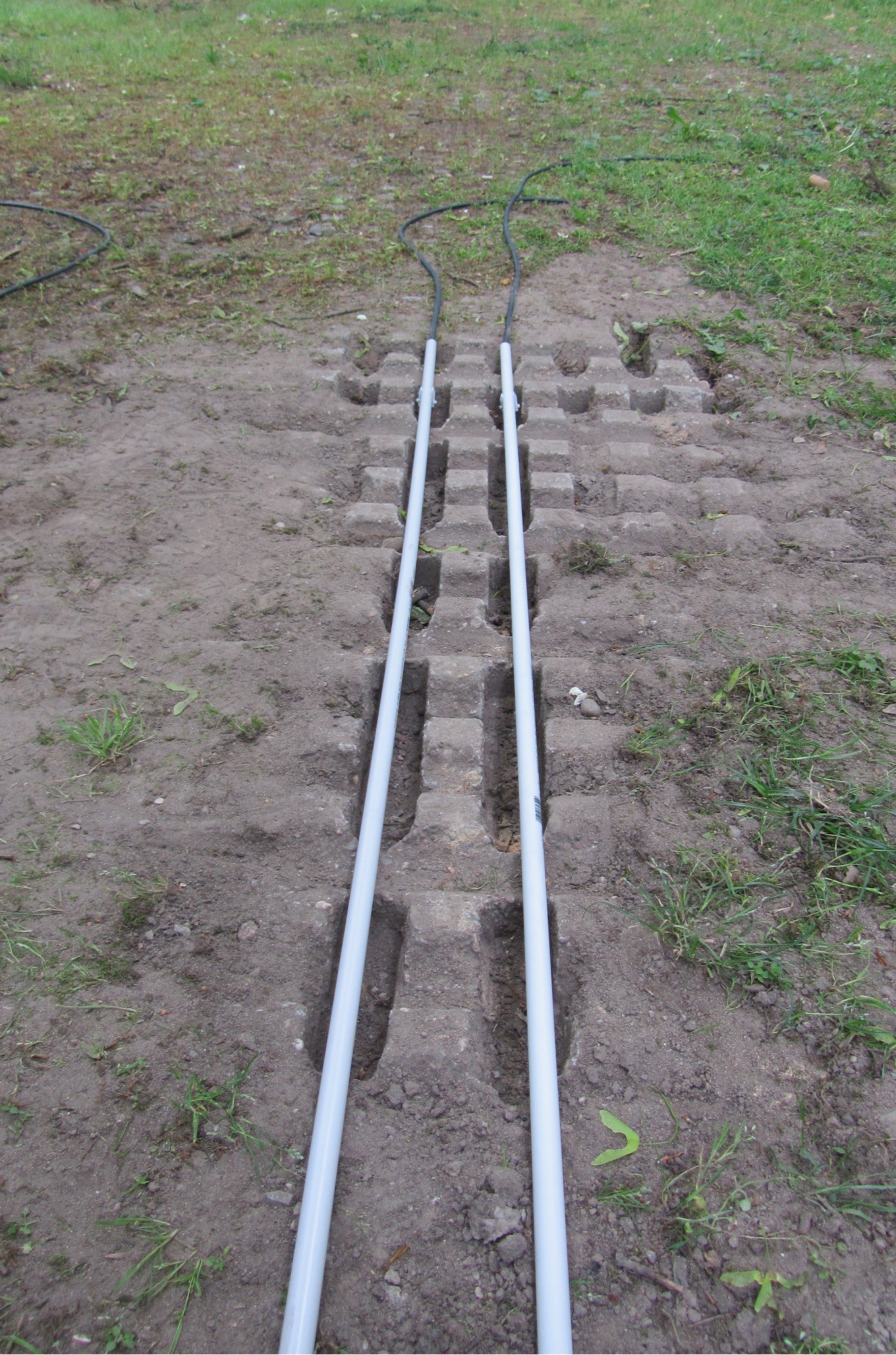

Linienleiter geführt in Elektroinstallationsrohren

Abbildung 1: Elektroinstallationsrohr

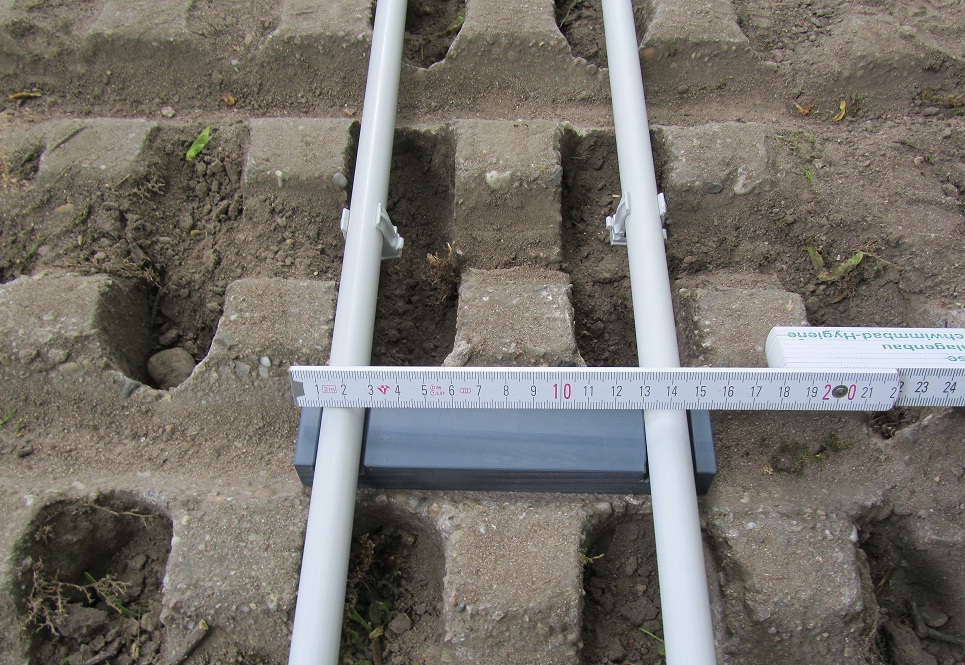

Abbildung 2: Elektroinstallationsrohr mit Maßstab

Verschiedene Befestigungsvorrichtungen für den Linienleiter

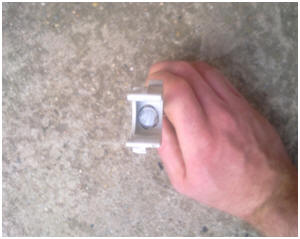

Alternative 1 – Baustahlstab mit Kabelbinder und Elektroinstallationsrohr Der Linienleiter wird in Elektroinstallationsrohren geführt. Die Elektroinstallationsrohre werden mit Hilfe von Kabelbindern an, in den Boden geschlagene, 200mm langen Stäben aus Baustahl mit einem Durchmesser von 12mm, befestigt. Die Kabelbinder werden dabei durch ein zuvor in die Stäbe gebohrtes Loch geführt. Vorteil Nachteil einfach herzustellen Baustahl muss auf richtige Länge zugeschnitten werden keine Rohrschellen notwendig Baustahl muss gebohrt werden Verfügbarkeit Kabelbinder altern schnell unter Witterungseinfluss   keine optimale Fixierung im Boden   keine optimale Fixierung des Installationsrohres     Alternative 2 – Baustahlstab mit Rohrschelle und Elektroinstallationsrohr Der Linienleiter wird in Elektroinstallationsrohren geführt. Die Elektroinstallationsrohre werden mit Hilfe von Rohrschellen an, in den Boden geschlagene, 200mm langen Stäben aus Baustahl mit einem Durchmesser von 12mm, befestigt. In die Stäbe werden Löcher gebohrt und dann ein Gewinde geschnitten. Die Rohrschellen werden dabei mit Schrauben an den Stäben fixiert. Vorteil Nachteil billig Baustahl muss auf richtige Länge zugeschnitten werden Verfügbarkeit Baustahl muss gebohrt werden gute Fixierung des Installationsrohres Gewinde muss in Bohrung geschnitten werden   Schrauben notwendig   Rohrschellen notwendig   keine optimale Fixierung im Boden   aufwendig     Alternative 3 – Gewindestange mit Rohrschelle und Elektroinstallationsrohr Der Linienleiter wird in Elektroinstallationsrohren geführt. Die Elektroinstallationsrohre werden mit Hilfe von Rohrschellen an, in den Boden geschlagene, 200mm langen Gewindestangen aus Edelstahl mit einem Durchmesser von 7,8mm, befestigt. Auf die Gewindestangen werden jeweils zwei Muttern untern die Schelle und eine Mutter über die Schelle geschraubt. Vorteil Nachteil Verfügbarkeit Gewindestange muss auf richtige Länge zugeschnitten werden witterungsbeständig Schnellen müssen etwas aufgebohrt werden gute Fixierung des Installationsrohres Muttern werden benötigt   Rohrschellen notwendig   keine optimale Fixierung im Boden   teuer     Alternative 4 – Gebogener Rundstab mit Elektroinstallationsrohr Der Linienleiter wird in Elektroinstallationsrohren geführt. Die Elektroinstallationsrohre werden mit Hilfe von, in den Boden geschlagene, 200mm langen Rundstäben aus Aluminium mit einem Durchmesser von 6mm, gebogenen Rundstäben, fixiert Vorteil Nachteil Keine Rohrschellen notwendig Rundstab muss auf richtige Länge zugeschnitten werden witterungsbeständig Rundstab muss gebogen werden   keine optimale Fixierung im Boden   keine optimale Fixierung des Installationsrohres   keine hohe Festigkeit     Alternative 5 – Rohr mit Holzdübel, Rohrschelle und Elektroinstallationsrohr Der Linienleiter wird in Elektroinstallationsrohren geführt. Die Elektroinstallationsrohre werden mit Hilfe von Rohrschellen an, in den Boden geschlagene, 200mm langen Rohren aus Aluminium mit einem Durchmesser von 10 bzw. 12mm, befestigt. In die Rohre werden Holzdübel mit einem Durchmesser von 8 bzw. 10mm geschoben, welche zum Beispiel durch quetschen der Rohre fixiert werden. In die Holzdübel werden Löcher gebohrt. Die Rohrschellen werden dann durch Schrauben an den Dübeln befestigt. Vorteil Nachteil einfach herzustellen Rohr muss auf richtige Länge zugeschnitten werden gute Fixierung des Installationsrohres Dübel muss in Rohr befestigt werden   Holzdübel notwendig   Rohrschellen notwendig   Schrauben notwendig   Holzdübel muss gebohrt werden   keine optimale Fixierung im Boden     Alternative 6 – Erdhering mit Rohrschelle und Elektroinstallationsrohr Der Linienleiter wird in Elektroinstallationsrohren geführt. Die Elektroinstallationsrohre werden mit Hilfe von Rohrschellen an, in den Boden geschlagene, 200mm lange Erdheringe aus Aluminium, befestigt. In die Erdheringe werden Löcher gebohrt um die Rohrschellen mit Schrauben daran zu befestigen. Vorteil Nachteil billig Rohrschellen notwendig einfach herzustellen Schrauben notwendig Zukaufteil geringe Festigkeit schnell herzustellen   gute Fixierung des Installationsrohres   Verfügbarkeit       Alternative 7 – U-förmig gebogener Holzbeschlag mit Rohrschelle und Elektroinstallationsrohr Der Linienleiter wird in Elektroinstallationsrohren geführt. Die Elektroinstallationsrohre werden mit Hilfe von Rohrschellen an, in den Boden geschlagene, 130mm langen U-förmig gebogenen Holzbeschlägen aus Aluminium, befestigt. In die Holzkeile werden Löcher gebohrt um die Rohrschellen mit Schrauben daran zu befestigen. Vorteil Nachteil billig Holzbeschläge müssen angespitzt werden Verfügbarkeit Rohrschellen notwendig   Schrauben notwendig   keine optimale Fixierung im Boden   geringe Festigkeit     Alternative 8 – Holzleiste Der Linienleiter wird in Holzleisten, welche zuvor ausgefräst wurden, geführt. Die Holzleisten werden in die Fugen der Rasensteine geklemmt. Vorteil Nachteil gute Fixierung im Boden Schlechte Witterungsbeständigkeit gute Fixierung des Linienleiters Holzleisten müssen gefräst werden   Holzleisten müssen auf richtige Länge zugeschnitten werden   Ungenauigkeit der Rasensteine muss berücksichtigt werden     Alternative 9 – Verlegeplatte TIS Der Linienleiter wird in die Verlegeplatten TIS von SEW EURODRIVE verlegt. Vorteil Nachteil einfach teuer gute Fixierung des Linienleiters keine Kurvenstücke verfügbar Zukaufteil Platten können nicht im Boden versenkt werden   keine Fixierung der Verlegeplatten am Boden     Alternative 10 – Zimmermannsnagel mit Elektroinstallationsrohr Der Linienleiter wird in Elektroinstallationsrohren geführt. Die Elektroinstallationsrohre werden mit in den Boden geschlagenen, 210mm langen Zimmermannsnägeln an die Rasensteine gepresst. Der Kopf der Nägel presst die Elektroinstallationsrohre an den Boden. Vorteil Nachteil Zukaufteil keine optimale Fixierung im Boden schnell herzustellen keine optimale Fixierung des Installationsrohres Verfügbarkeit       Alternative 11 – Holzkeil mit Rohrschelle und Elektroinstallationsrohr Der Linienleiter wird in Elektroinstallationsrohren geführt. Die Elektroinstallationsrohre werden mit Hilfe von Rohrschellen an, in den Boden geschlagene, 180mm langen Holzkeilen, befestigt. In die Holzkeile werden Löcher gebohrt um die Rohrschellen mit Schrauben daran zu befestigen. Vorteil Nachteil billig Holzkeile müssen einmal durchgesägt werden einfach herzustellen Rohrschellen notwendig Zukaufteil Schrauben notwendig schnell herzustellen geringe Witterungsbeständigkeit gute Fixierung im Boden   gute Fixierung des Installationsrohres   Verfügbarkeit
